dbx 234XS Stereo 2/3 Way, Mono 4-Way Crossover (XLR)
Descrizione
Descrizione
DBX 234sx è un filtro crossover stereo a 2 o 3 vie. Filtro mono a 4 vie con tutte le connessioni tramite XLR standard.
Oltre al filtro crossover regolare, il dbx 223 S ha funzioni extra come LF (subwoofer) summed out e filtro passa alto a 40 Hz.
Il dbx 234 s è un filtro Linkwitz-Riley autentico a 24dB per ottava che è lo standard professionale.
dbx 234xs Stereo 2/3 Way, Mono 4-Way Crossover con connettori XLR
Il segreto per far suonare bene gli altoparlanti sta nel crossover che utilizzi. Con il crossover dbx® 234xs otterrai ottime prestazioni, ultra bassa rumorosità, robusta affidabilità e quattro decenni di conoscenza ed esperienza dbx nella costruzione dei migliori processori al mondo. Il 234xs utilizza filtri di precisione per separare il segnale audio e indirizzare le frequenze corrette ai driver degli altoparlanti. Indirizzando solo le bande di frequenza specifiche a ciascun driver, il 234xs lascia i tuoi amplificatori liberi di utilizzare tutta la loro potenza sul segnale utilizzabile, eliminando la distorsione e dando al tuo sistema PA un suono più pulito e migliore.

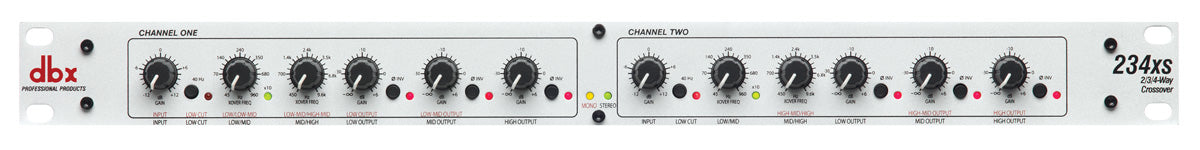

Il dbx 234xs è un crossover a doppio canale con tutte le caratteristiche che ti aspetteresti da un prodotto professionale. Presenta filtri Linkwitz-Riley da 24dB per ottava, controlli di guadagno di uscita indipendenti per il matching dei livelli, inversione di fase in uscita, filtro passa basso a 40 Hz e somma mono opzionale dell'uscita a bassa frequenza (subwoofer). Tutto nel design emana grande precisione, dai solidi controlli "click" agli ingressi e uscite XLR di alta qualità.

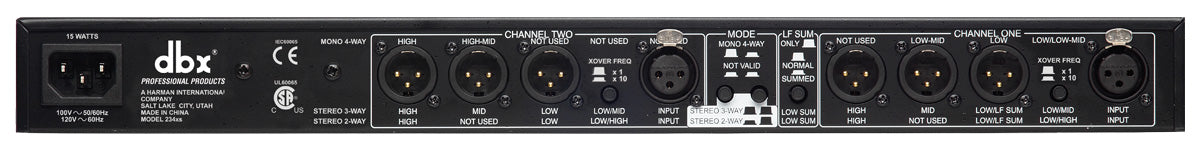

- Ingressi e uscite bilanciate XLR
- Interruttori di modalità per funzionamento mono a 4 vie o stereo a 2/3 vie
- Uscita a bassa frequenza sommata (subwoofer)
- Interruttore di gamma x10 su entrambi i canali
- Filtro passa alto (low cut) a 40Hz su entrambi i canali
- Interruttore di inversione di fase su tutte le uscite
- Controlli di livello individuali su tutte le uscite
- Filtri Linkwitz-Riley da 24dB per ottava (lo standard professionale)
- LED di stato Stereo/Mono indicano la modalità selezionata
- dbx® 2 anni di parti e manodopera come standard
- Approvato CSA NRTL/C
- Conforme CE
Specifiche
Specifiche
-
Weight (kg)
Altre specifiche
Altre specifiche
| Input Connectors | XLR |
| Input Type | Electronically balanced/unbalanced, RF filtered |
| Input Impedance | Balanced >50k ohms, unbalanced >25k ohms |
| Max Input | >+22dBu balanced or unbalanced |
| CMRR | >40dB, typically >55dB at 1kHz |
| Output Connectors | XLR |
| Output Type | Impedance-balanced/unbalanced, RF filtered |
| Output Impedance | Balanced 60 ohms, unbalanced 30 ohms |
| Max Output | >+21dBu balanced/unbalanced into 2k ohms or greater |
| Bandwidth | 20Hz to 20kHz, +/-0.5dB |
| Frequency Response | < 3 Hz to > 90 kHz, +0/-3 dB |
| Signal to Noise Ratio | Ref: +4 dBu, 22 kHz measurement bandwidth |
| Signal-to-Noise (Stereo Mode) | >94dB (Low Output), >93dB (Mid Output), >90dB (High Output) |
| Signal-to-Noise (Mono Mode) | >94dB (Low Output, Low/Mid Output); >92dB (High/Mid Output); >88dB (High Output) |
| Dynamic Range | > 106 dB, unweighted, any output |
| THD+Noise | < 0.004% at +4 dBu, 1 kHz; < 0.04% at +20 dBu, 1 kHz |
| Interchannel Crosstalk | < -80 dB, 20 Hz to 20 kHz |
| Crossover Frequencies (Stereo Mode) | Low/Mid: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Low/High: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Mid/High 450Hz to 9.6kHz (x10 setting) |
| Crossover Frequencies (Mono Mode) | Low/Low-Mid: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Low-Mid/High-Mid: 450 Hz to 9.6 kHz; High-Mid/High: 450 Hz to 9.6 kHz |
| Crossover Filter Type | Linkwitz-Riley, 24 dB/octave, state-variable |
| Low cut Switch | Activates 40 Hz Butterworth, 12 dB/octave high-pass filter, one switch per channel. |
| Phase Invert Switch | Inverts the phase at the output, one switch per output. |
| x1 / x10 Switch | Multiplies the low-high(mono: low/mid and high/mid) crossover frequency range of the front-panel markings by a factor of 1 or 10, one switch per channel. |
| Mode Switch | Selects stereo/mono and 2/3/4-way operation |
| LF Sum Switch | Selects normal (stereo) or mono-summed low frequency operation and disables Ch 2's low output phase invert LED to indicate that this output is not operational in the LF sum mode. |
| Indicators | Stereo Operation (Green); Mono Operation (Yellow); Low Cut (Red-per channel); x10 (Green-per channel); Phase Invert (Red-per output) |
| Operating Voltage | 100-120 VAC 50/60Hz; 120 VAC 60Hz 230 VAC 50/60Hz |
| Operating Temperature | 32°F to 113°F (0°C to 45°C) |
| Power Consumption | 15W |
| Power Connector | IEC receptacle |
| Dimensions | 1.75" H X 19" W X 6.9" D (4.4cm x 48.3cm x 17.5cm) |
| Unit Weight | 4.0 lbs. (1.8 kg) |
| Shipping Weight | 5.8 lbs. (2.6 kg) |
