dbx 223XS Stereo 2-Way/Mono 3-Way Crossover
Descrizione
Descrizione
dbx 223XS è un filtro di divisione stereo a 2 vie e mono a 3 vie.
Oltre al filtro di divisione regolare, il dbx 223XS ha funzioni extra come l'uscita sommata LF (subwoofer) e un filtro passa alto a 40 Hz.
dbx 223XS Stereo 2-Way/Mono 3-Way Crossover
Il segreto per far suonare bene gli altoparlanti risiede nel crossover che utilizzi. Con il crossover dbx® 223s otterrai prestazioni eccezionali, ultra bassa rumorosità, robusta affidabilità e quattro decenni di conoscenze ed esperienza dbx nella costruzione dei migliori processori al mondo. Il 223s utilizza filtri di precisione per separare il segnale audio e indirizzare le frequenze corrette ai tuoi driver degli altoparlanti. Direzionando solo le bande di frequenza specifiche a ciascun driver, il 223s lascia liberi i tuoi amplificatori di utilizzare tutta la loro potenza sul segnale utilizzabile, eliminando la distorsione e dando al tuo sistema PA un suono più pulito e migliore.
Il dbx 223s è un crossover a doppio canale con tutte le caratteristiche che ci si aspetterebbe da un prodotto professionale. Presenta filtri Linkwitz-Riley a 24dB per ottava, controlli di guadagno di uscita indipendenti per l'abbinamento dei livelli, inversione di fase in uscita, filtro passa basso a 40 Hz e sommazione mono opzionale dell'uscita a bassa frequenza (subwoofer). Tutto nel design emana grande precisione, dai solidi controlli "click" agli ingressi e uscite TRS da 1/4" di alta qualità.
- Ingressi e uscite bilanciati differenziali TRS
- Interruttore di modalità per funzionamento stereo a 2 vie o mono a 3 vie
- Uscita a bassa frequenza sommata (subwoofer)
- Interruttore di gamma x10 su entrambi i canali
- Filtro passa alto (low cut) a 40Hz su entrambi i canali
- Interruttore di inversione di fase su tutte le uscite
- Controlli di livello individuali su tutte le uscite
- Filtri Linkwitz-Riley a 24dB per ottava (lo standard professionale)
- LED di stato Stereo/Mono indicano la modalità selezionata
- dbx® 2 anni di garanzia su parti e manodopera come standard
- Approvato CSA NRTL/C
- Conforme CE
Specifiche
Specifiche
-
Weight (kg)
Altre specifiche
Altre specifiche

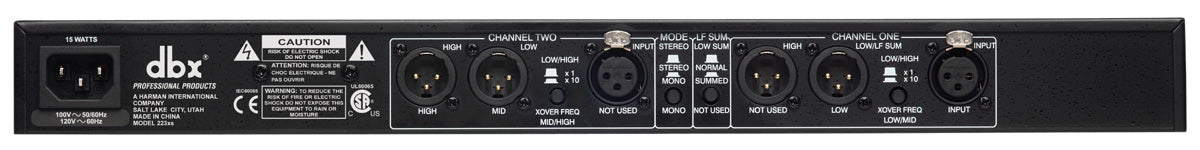

| Input Connectors | XLR |
| Input Type | Electronically balanced/unbalanced, RF filtered |
| Input Impedance | Balanced >50k ohms, unbalanced >25k ohms |
| Max Input | >+22dBu balanced or unbalanced |
| CMRR | >40dB, typically >55dB at 1kHz |
| Output Connectors | XLR |
| Output Type | Impedance-balanced/unbalanced, RF filtered |
| Output Impedance | Balanced 200 ohms, unbalanced 100 ohms |
| Max Output | >+21dBu balanced/unbalanced into 2k ohms or greater |
| Bandwidth | 20Hz to 20kHz, +/-0.5dB |
| Frequency Response | < 3 Hz to > 90 kHz, +0/-3 dB |
| Signal to Noise Ratio | Ref: +4 dBu, 22 kHz measurement bandwidth |
| Signal-to-Noise (Stereo Mode) | >94dB (Low Output), >91dB (High Output) |
| Signal-to-Noise (Mono Mode) | >94dB (Low Output), >93dB (Mid Output), >91dB (High Output) |
| Dynamic Range | > 106 dB, unweighted, any output |
| THD+Noise | < 0.004% at +4 dBu, 1 kHz; < 0.04% at +20 dBu, 1 kHz |
| Interchannel Crosstalk | < -80 dB, 20 Hz to 20 kHz |
| Crossover Frequencies (Stereo Mode) | Low/High: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting) |
| Crossover Frequencies (Mono Mode) | Low/Mid: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting); Mid/High: 45 to 960 Hz or 450 Hz to 9.6 kHz (x10 setting) |
| Crossover Filter Type | Linkwitz-Riley, 24 dB/octave, state-variable |
| Low cut Switch | Activates 40 Hz Butterworth, 12 dB/octave high-pass filter, one switch per channel. |
| Phase Invert Switch | Inverts the phase at the output, one switch per output. |
| x1 / x10 Switch | Multiplies the low-high(mono: low/mid and high/mid) crossover frequency range of the front-panel markings by a factor of 1 or 10, one switch per channel. |
| Mode Switch | Selects stereo/mono and 2/3-way operation |
| LF Sum Switch | Selects normal (stereo) or mono-summed low frequency operation and disables Ch 2's low output phase invert LED to indicate that this output is not operational in the LF sum mode. |

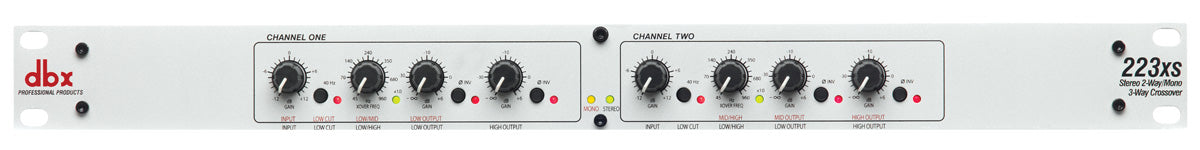

| Indicators | Stereo Operation (Green); Mono Operation (Yellow); Low Cut (Red-per channel); x10 (Green-per channel); Phase Invert (Red-per output) |
| Operating Voltage | 100 VAC 50/60 Hz; 120 VAC 60 Hz 230 VAC50 HZ |
| Operating Temperature | 32°F to 113°F (0°C to 45°C) |
| Power Consumption | 15W |
| Power Connector | IEC receptacle |
| Dimensions | 1.75" H X 19" W X 6.9" D (4.4cm x 48.3cm x 17.5cm) |
| Unit Weight | 3.7 lbs. (1.7 kg) |
| Shipping Weight | 5.4 lbs. (2.5 kg) |
