Cavo di sicurezza

Cavo di sicurezza per luci da palco, truss e attrezzatura per eventi

Un cavo di sicurezza viene utilizzato come protezione secondaria per lampade, effetti luminosi e altre apparecchiature tecniche montate in altezza. Se il clamp, il gancio, il bullone o la staffa di montaggio primaria cedono, il cavo limita la caduta dell'apparecchiatura e la mantiene collegata alla struttura portante.

Il cavo di sicurezza non sostituisce il montaggio ordinario. Funziona come backup separato tra il punto di sicurezza dell'apparecchiatura e una parte idonea del truss, del supporto o di un'altra struttura portante.

Nella categoria trovi cavi di sicurezza di diverse lunghezze, spessori e classi di carico. L'assortimento attuale è composto da prodotti attivi di Eurolite, IBIZA, Marconi e Rope Assemblies.

A cosa serve un cavo di sicurezza?

I cavi di sicurezza vengono utilizzati per apparecchiature sospese, la cui caduta potrebbe danneggiare persone, arredi o l'apparecchiatura stessa. Sono impiegati sia negli allestimenti mobili sia nelle installazioni più permanenti.

Gli utilizzi tipici comprendono:

• moving heads.
• PaRLED.
• Barre LED, strobo e altri effetti luminosi.
• Motori per sfere a specchio e apparecchi decorativi.
• Apparecchiature montate su alutruss.
• Lampade ed effetti montati su supporti per luci.

Il cavo specifico deve sempre essere adatto al peso dell'apparecchiatura, al punto di sicurezza e alla situazione di montaggio.

Montaggio primario e protezione secondaria

Il montaggio primario è il clamp, il gancio G, la staffa di montaggio o il bullone che normalmente sostiene il peso dell'apparecchiatura. Il cavo di sicurezza è la protezione secondaria, che deve assumere il carico solo se il collegamento primario cede.

Un'installazione corretta consiste quindi generalmente in:

1. Un clamp o gancio idoneo che sostiene la lampada.
2. Un bullone o meccanismo di bloccaggio che collega la lampada al clamp.
3. Un cavo di sicurezza separato montato nel punto di sicurezza della lampada.
4. Una struttura portante idonea alla quale siano collegati sia il clamp sia il cavo.

Puoi trovare il montaggio primario alla voce clamps e ganci G.

Scegli il cavo di sicurezza in base al peso dell'apparecchiatura

L'indicazione del carico è una delle specifiche più importanti. Il cavo deve essere progettato per la lampada o l'effetto specifico e non deve essere sottoposto a un carico superiore al valore indicato dal produttore.

La gamma attuale comprende modelli attivi con carichi indicati, tra gli altri, di:

• 5 kg.
• 10 kg.
• 15 kg.
• 20 kg.
• 30 kg.
• 35 kg.
• 40 kg.
• 50 kg.
• 60 kg.

Non scegliere automaticamente un cavo solo perché l'indicazione del carico è vicina al peso dichiarato della lampada. Considera anche eventuali componenti di montaggio e segui la documentazione dell'apparecchiatura e del cavo.

Se il produttore della lampada indica un tipo specifico o una capacità minima per la protezione secondaria, è opportuno seguire tale indicazione.

Scegli la lunghezza corretta

Il cavo di sicurezza deve essere abbastanza lungo da poter passare attraverso o intorno ai corretti punti di sicurezza, ma non dovrebbe essere più lungo del necessario.

Nella categoria sono disponibili, tra gli altri, modelli di circa:

• 40 cm.
• 60 cm.
• 85 cm.
• 87 cm.
• 100 cm.

Un cavo più corto limita normalmente meglio la lunghezza della caduta, a condizione che possa comunque essere montato correttamente senza essere sottoposto a una tensione inadeguata.

Un cavo troppo lungo può permettere all'apparecchiatura di sviluppare più movimento prima che il cavo assuma il carico. Non piegare o avvolgere il cavo in un modo per il quale il produttore non lo ha progettato.

Spessore e struttura del cavo

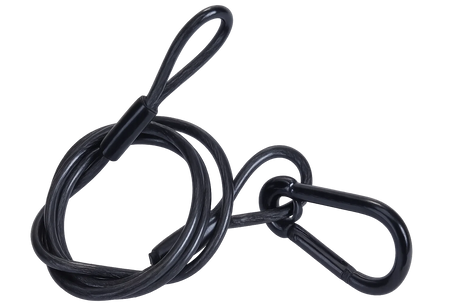

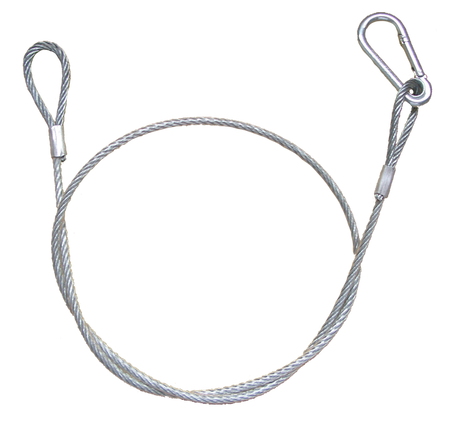

I cavi di sicurezza sono generalmente realizzati in fune d'acciaio a più trefoli e possono avere una superficie protettiva o un rivestimento. Alcuni modelli sono indicati con uno spessore specifico del cavo, ad esempio 2, 3, 4 o 6 mm.

Un diametro maggiore non significa necessariamente che il cavo possa essere utilizzato per qualsiasi carico più pesante. La capacità dipende anche da:

• Il materiale e la struttura del cavo.
• I raccordi alle estremità.
• La chiusura o il moschettone.
• L'omologazione complessiva del prodotto e l'indicazione del carico.
• Il modo in cui viene montato il cavo.

Utilizza quindi sempre il valore di carico indicato per il prodotto, invece di valutare la capacità basandoti solo sullo spessore.

Fissaggio e meccanismo di bloccaggio

I cavi di sicurezza possono essere dotati di diversi tipi di chiusura, moschettone o collegamento a vite. La chiusura deve poter essere chiusa completamente e non deve potersi aprire accidentalmente durante l'uso.

Prima del montaggio, controlla:

• Che la chiusura si apra e si chiuda correttamente.
• Che la filettatura non sia danneggiata.
• Che il cavo non presenti pieghe o trefoli allentati.
• Che i raccordi terminali siano integri.
• Che il punto di sicurezza dell'apparecchiatura sia idoneo.

Un normale moschettone aperto senza chiusura idonea non dovrebbe essere utilizzato in sostituzione di un cavo di sicurezza sviluppato e dimensionato per lo scopo.

Montaggio corretto del cavo di sicurezza

Il cavo deve essere montato separatamente dal clamp o dal gancio G primario. Un'estremità viene collegata al punto di sicurezza indicato della lampada, mentre l'altra viene collegata a una parte portante idonea della struttura.

Un montaggio tipico si svolge come segue:

1. Monta la lampada con il clamp o il gancio corretto.
2. Individua il punto di sicurezza separato della lampada.
3. Fai passare il cavo di sicurezza attraverso o intorno alla struttura portante.
4. Fissa il cavo al punto di sicurezza.
5. Chiudi e blocca completamente il collegamento.
6. Controlla che il cavo non possa sfilarsi.
7. Riduci il cavo allentato non necessario.

Il cavo non dovrebbe essere collegato solamente alla normale staffa di montaggio della lampada, se la lampada dispone di un apposito occhiello o punto di sicurezza.

Montaggio sul truss

Durante il montaggio sul truss, il cavo viene fatto passare intorno a una parte portante idonea della struttura. Non deve essere posizionato intorno a cavi allentati, parti decorative o componenti non progettati per sopportare il carico.

Controlla inoltre che il cavo:

• Non poggi contro bordi taglienti.
• Non venga schiacciato in un giunto del truss.
• Non possa entrare in contatto con parti mobili.
• Non influisca sulla ventilazione della lampada.
• Non limiti il normale movimento di un moving heads.

L'intera struttura deve essere correttamente dimensionata. Un cavo di sicurezza robusto non rende più resistente un truss, clamp o staffa di montaggio insufficiente.

Cavo di sicurezza per moving heads

I moving heads dispongono di assi pan e tilt mobili, il che impone requisiti particolari per il posizionamento sia dei cavi sia del cavo di sicurezza. Il cavo deve essere montato in modo tale da non poter rimanere impigliato nelle parti mobili della lampada.

Presta particolare attenzione a:

• Che il cavo sia montato nel punto di sicurezza indicato.
• Che non colpisca la parte mobile della testa.
• Che non si avvolga insieme ai cavi di alimentazione o ai Cavi DMX.
• Che vi sia spazio sufficiente per il movimento completo della lampada.
• Che il cavo e il montaggio primario siano adatti al peso complessivo della lampada.

I moving heads più grandi possono richiedere cavi di sicurezza più robusti rispetto alle PaRLED più piccole e agli effetti compatti.

Cavo di sicurezza per allestimenti mobili

Negli allestimenti mobili per DJ, band ed eventi, i cavi di sicurezza vengono spesso montati e smontati. Ciò aumenta la necessità di controlli regolari, poiché cavo, filettatura e chiusure sono sottoposti a manipolazioni e trasporti ripetuti.

Prima di ogni allestimento dovresti controllare:

• Se il cavo presenta danni visibili.
• Se la chiusura funziona correttamente.
• Se la marcatura del carico è ancora leggibile.
• Se il cavo scelto è adatto alla lampada specifica.
• Se il cavo può essere montato con una lunghezza di caduta limitata.

Conserva i cavi insieme e al riparo, in modo che non vengano schiacciati sotto supporti, truss o apparecchiature pesanti durante il trasporto.

Cavo di sicurezza nelle installazioni fisse

Anche un'installazione fissa deve essere controllata a intervalli adeguati. Vibrazioni, umidità, variazioni di temperatura, corrosione e modifiche all'allestimento possono influire sui componenti nel tempo.

Durante l'ispezione controlla la presenza di:

• Corrosione o scolorimento.
• Trefoli spezzati o allentati.
• Deformazioni del cavo o della chiusura.
• Usura intorno ai punti di contatto.
• Modifiche alla posizione della lampada o del supporto.

Un cavo che sia stato sottoposto a una reale caduta dovrebbe essere messo fuori servizio e valutato o sostituito in conformità alle indicazioni del produttore.

Brand attivi nella categoria

L'assortimento attuale di cavi di sicurezza comprende:

• Eurolite – cavi di sicurezza di diverse lunghezze, spessori e classi di carico.
• IBIZA – modelli compatti per allestimenti luminosi leggeri e medi.
• Marconi – cavi di sicurezza con diverse lunghezze e indicazioni del carico.

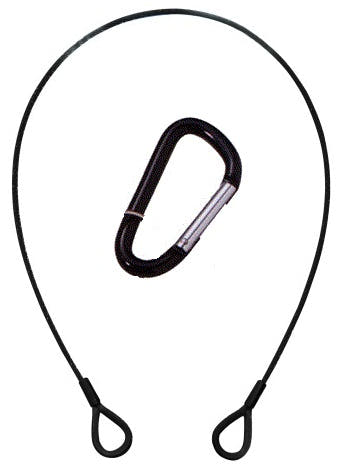

• Rope Assemblies – cavi di circa 850 mm in diverse classi di carico.

Confronta sempre carico, lunghezza e tipo di chiusura del singolo prodotto. Due cavi della stessa lunghezza possono essere progettati per carichi molto diversi.

Controllo e manutenzione

Il cavo di sicurezza deve essere ispezionato nell'ambito del controllo generale dell'attrezzatura per luci e rigging.

Metti il cavo fuori servizio se rilevi:

• Trefoli d'acciaio spezzati.
• Pieghe visibili o deformazioni permanenti.
• Ruggine o forte corrosione.
• Raccordi terminali danneggiati.
• Meccanismo di bloccaggio difettoso o usurato.
• Identificazione illeggibile o mancante, se necessaria per un uso corretto.

Non tentare di riparare un cavo di sicurezza danneggiato con nastro adesivo, fascette, moschettoni aggiuntivi o raccordi improvvisati.

Trova il cavo di sicurezza giusto

Inizia controllando il peso dell'apparecchiatura e le indicazioni del produttore per la protezione secondaria. Scegli quindi un cavo con capacità di carico, lunghezza e meccanismo di bloccaggio adeguati.

Il cavo deve poter essere collegato in sicurezza sia al punto di sicurezza della lampada sia alla struttura portante, senza una lunghezza di caduta non necessaria. Allo stesso tempo, non deve influire sul movimento, sui cavi o sulla ventilazione.

Con la combinazione corretta di montaggio primario e cavo di sicurezza separato ottieni un allestimento più controllato per palco, truss ed eventi mobili.
