Introduzione – cosa sono i Pannelli Rack
I Pannelli Rack sono pannelli frontali e soluzioni di copertura per rack 19", armadi rack e valigie rack, utilizzati per apparecchiature audio, luci, AV e IT. Un pannello rack può funzionare come pannello cieco, pannello di connessione, pannello di ventilazione o come protezione per apparecchiature sensibili. In pratica, i Pannelli Rack sono la parte del rack che concentra connettori, cavi e comandi in un unico punto, rendendo l’installazione più chiara, sicura e affidabile, sia nelle installazioni fisse sia in tournée.
Se il cabinet rack fornisce la struttura meccanica, sono i Pannelli Rack a creare organizzazione e funzionalità sul frontale: qui vengono portati all’esterno segnali e alimentazione, qui si chiudono le unità di altezza non utilizzate e qui si garantisce una corretta circolazione dell’aria attorno alle unità sensibili al calore. Senza Pannelli Rack ben progettati, molti setup finiscono rapidamente in un groviglio di cavi poco gestibile, difficile da diagnosticare e mantenere.
Da SoundStoreXL trovi soprattutto Pannelli Rack per applicazioni professionali audio e luci: pannelli standard 19" in diverse altezze (misure in U), pannelli ciechi, pannelli con fori per connettori di tipo D, pannelli passacavo per i passaggi e pannelli di ventilazione. Possono essere utilizzati in rack per amplificatori, rack effetti, soluzioni stagebox, installazioni AV, server rack e molto altro.
Come scegliere il tipo giusto di Pannelli Rack
La scelta del pannello rack dipende prima di tutto da ciò che vuoi ottenere dal tuo rack. Deve soprattutto apparire ordinato, devi raggruppare molti connettori in un unico punto oppure la priorità è il raffreddamento e il flusso d’aria? Ecco le considerazioni principali quando scegli i Pannelli Rack per il tuo setup.
Inizia definendo il tuo obiettivo. In genere avrai bisogno di una combinazione di diversi tipi di pannelli: magari un pannello di connessione con prese XLR e di alimentazione nella parte superiore, pannelli ciechi per chiudere gli spazi, pannelli passacavo per i passaggi dei cavi e pannelli di ventilazione attorno alle unità che si scaldano. Una volta mappate le esigenze, puoi distribuire le funzioni su specifici Pannelli Rack 19" nelle altezze desiderate.
Il passo successivo è scegliere l’altezza corretta (numero di U). Lo standard del settore è 1U, 2U, 3U ecc., dove 1U corrisponde a circa 44,45 mm in altezza. I pannelli piccoli e semplici, ad esempio con pochi connettori o come pannelli ciechi, sono spesso da 1U, mentre pannelli di connessione più grandi o aree con molti fori di tipo D possono richiedere 2U o più, per lasciare spazio ai cavi e garantire un montaggio corretto. Pianifica in anticipo quante unità intendi installare nel rack, così da assicurarti spazio sia per i pannelli e le apparecchiature, sia per eventuali espansioni future.
Anche la scelta dei materiali è importante. La maggior parte dei Pannelli Rack professionali è realizzata in acciaio e verniciata a polvere in nero per abbinarsi ai comuni sistemi rack. L’acciaio garantisce un’elevata resistenza meccanica e un’ottima durata, aspetto fondamentale se il rack deve andare in tournée o essere utilizzato in ambienti gravosi. In configurazioni speciali possono essere indicati materiali più leggeri o pannelli in plexiglass, ad esempio se si desidera proteggere le impostazioni di un’unità effetti, mantenendo comunque la possibilità di vedere e monitorare il frontale.
Valuta anche quali connettori e passaggi ti servono. Molti Pannelli Rack sono forniti come pannelli ciechi senza fori oppure come pannelli predisposti con intagli standard per connettori D-type da pannello (chassis). D-type è uno standard diffuso per XLR, Speakon, PowerCON e molti connettori combinati, quindi un pannello con intagli D-type offre grande flessibilità e la possibilità di configurarlo con esattamente i connettori di cui hai bisogno. Per pannelli di installazione combinati, puoi anche aggiungere passacavi e boccole, così i cavi possono entrare e uscire senza spigoli vivi.
Infine, il flusso d’aria e il raffreddamento sono determinanti in molti rack. Armadi rack compatti, pieni di amplificatori, unità digitali e distribuzione dell’alimentazione, generano molto calore. In questi casi, i pannelli di ventilazione con feritoie orizzontali o verticali sono un modo semplice per migliorare la circolazione dell’aria senza lasciare grandi aperture. Combinando pannelli di ventilazione e pannelli ciechi, puoi gestire il flusso d’aria e assicurare che i componenti più caldi ricevano un raffreddamento adeguato.
Tecnologie e funzioni
- Pannelli Rack con intagli D-type
- Pannelli ciechi e piastre passacavi
- Pannelli di ventilazione e pannelli di protezione
I Pannelli Rack con intagli D-type sono tra le soluzioni più flessibili per installazioni audio e AV professionali. Il pannello è punzonato in fabbrica con un numero di fori standard D-type, compatibili con un’ampia gamma di connettori da pannello (chassis). Questo consente di realizzare pannelli di connessione personalizzati, combinando liberamente XLR, prese di alimentazione, connettori per altoparlanti, prese di rete e altre connessioni nello stesso pannello. Il vantaggio è che tutte le connessioni sono raccolte in modo chiaro sul frontale del rack, così i tecnici possono effettuare rapidamente patching e troubleshooting senza dover accedere al retro del rack.
I pannelli ciechi (spesso chiamati blind panel) sono componenti semplici ma importanti. Chiudono le unità U inutilizzate, proteggono da polvere e sporco e conferiscono al rack un aspetto pulito e professionale. Nei live rack, i pannelli ciechi proteggono anche cavi e connettori dietro il pannello da urti e colpi durante il trasporto dell’attrezzatura. I pannelli ciechi sono disponibili in diverse altezze, così puoi coprire sia piccoli che grandi spazi vuoti nel rack, mantenendo al contempo una struttura logica nella distribuzione delle altezze.
Le piastre passacavi sono un tipo particolare di pannello rack dotato di passacavi – spesso sotto forma di guarnizioni in gomma, listelli a spazzola o intagli – attraverso cui i cavi possono entrare e uscire dal rack. È una soluzione efficace quando vuoi mantenere il frontale ordinato, ma avere comunque accesso flessibile a cavi sciolti, come ad esempio cavi di alimentazione, cavi di segnale per allestimenti temporanei o connessioni di rete. Le piastre passacavi aiutano inoltre a proteggere i cavi da spigoli vivi, riducendo il rischio di usura e rottura.
I pannelli di ventilazione sono progettati con asole o perforazioni che assicurano la circolazione dell’aria nel rack. Sono in genere disponibili come pannelli 1U o 2U, piatti oppure a U. I pannelli a U offrono un volume leggermente maggiore e possono essere usati per creare distanza tra fonti di calore e altre unità, così che il calore possa dissiparsi più facilmente. La scelta tra asole di ventilazione orizzontali e verticali riguarda principalmente posizionamento e design; dal punto di vista funzionale, l’obiettivo è garantire che l’aria calda abbia un percorso naturale di uscita dal rack, spesso verso l’alto.

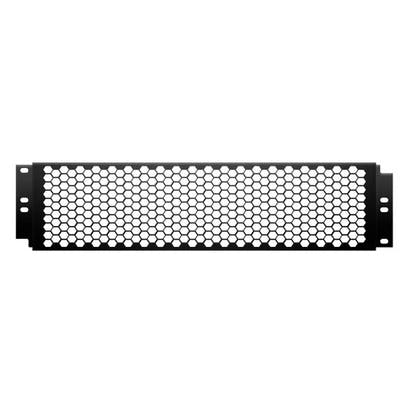

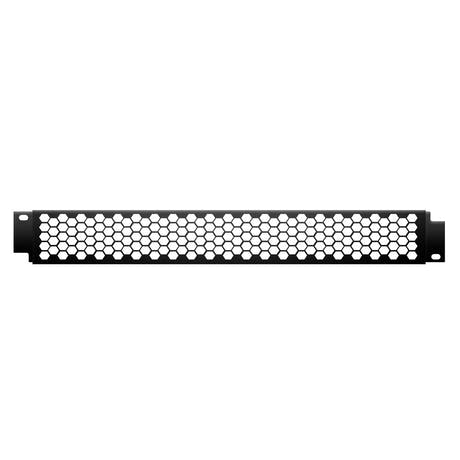

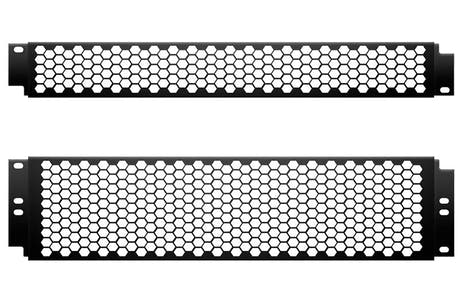

I pannelli di protezione con, ad esempio, frontale in plexiglass combinano protezione fisica e accesso visivo. Possono essere utilizzati, ad esempio, per proteggere pulsanti e impostazioni su unità effetti, processori o mixer che raramente devono essere regolati durante l’uso, ma che devono comunque poter essere letti. Un pannello di questo tipo si monta davanti all’unità e di norma ha una profondità adeguata, in modo che i controlli non vengano toccati dal pannello, pur rimanendo protetti da contatti accidentali.
Brand popolari su SoundStoreXL
Nella categoria pannelli rack e accessori, SoundStoreXL collabora soprattutto con produttori noti nel touring, nell’installazione e nella produzione audio professionale. Questi produttori puntano su costruzione robusta, misure standardizzate e montaggio ben progettato, affinché il rack resista a molti anni di utilizzo quotidiano.
Alcuni produttori sono particolarmente noti per pannelli rack flessibili con forature D-type, pannelli ciechi in molte altezze U e pannelli passacavi con pratico passaggio per i cavi. Altri si sono specializzati in guide rack pesanti, profili rack robusti e accessori come dadi a gabbia e viti, che rendono semplice costruire sistemi rack completi da zero.
Ciò che accomuna i brand disponibili su SoundStoreXL è l’attenzione alla compatibilità standard 19" e alla qualità professionale, invece che a soluzioni decorative. Questo significa che pannelli, guide e accessori sono compatibili tra serie diverse e possono essere combinati liberamente. Puoi quindi mescolare con tranquillità diversi tipi di pannelli nello stesso rack senza compromettere adattamento o stabilità.
Diversi fornitori provengono dal settore live e touring, dove l’attrezzatura è sottoposta a forti sollecitazioni, trasporti frequenti e montaggi/smontaggi rapidi. La loro esperienza si riflette nei dettagli: bordi arrotondati, verniciatura a polvere uniforme, fori precisi in conformità agli standard IEC e soluzioni ben studiate sia per il lato frontale sia per quello posteriore del rack. Questo rende i pannelli rack adatti a società di service audio professionali, installatori, teatri, palchi live e utenti domestici esigenti.
