Introduzione – cosa sono i connettori chassis?
I connettori chassis sono connettori fissi montati in un cabinet, un pannello rack o un apparecchio, che rendono semplice e sicuro collegare i cavi alla propria apparecchiatura audio e AV. Mentre un normale connettore per cavi si trova all’estremità di un cavo separato, un connettore chassis è integrato nell’unità stessa – ad esempio in uno stagebox, un pannello patch, un altoparlante, un rack o un alimentatore.
Nel settore audio e dello spettacolo, i connettori chassis vengono utilizzati per tutto, dai segnali microfonici e di linea ai cavi per altoparlanti e all’alimentazione DC per dispositivi più piccoli. Scegliendo i connettori chassis giusti, si ottiene un setup più robusto, meno rotture dei cavi e un’installazione più professionale e ordinata. Per questo i connettori chassis sono particolarmente diffusi nelle installazioni fisse, negli studi, nei live-rack e nelle soluzioni PA mobili.
Cosa significa chassis – e cosa c’entra con i connettori?
La parola chassis indica il telaio o il cabinet stesso di un’apparecchiatura. Può essere il cabinet metallico di un amplificatore, il pannello posteriore di uno stagebox o la parte anteriore di un pannello rack. Quando parliamo di connettori chassis, intendiamo quindi connettori montati in modo fisso su questo telaio – non connettori separati all’estremità di un cavo.
In danese molti direbbero semplicemente cabinet, scatola o rack, ma in ambito tecnico chassis viene utilizzato come denominazione generale. Per questo si possono incontrare termini come connettori chassis, connettori chassi o connettori per montaggio a pannello, che in pratica indicano tutti lo stesso tipo di soluzione. Ciò che li accomuna è la creazione di un punto di collegamento fisso e professionale nel sistema.
Definizione dei connettori chassis nelle apparecchiature audio e AV
Un connettore chassis è progettato per essere avvitato o fissato a pressione su una piastra, un cabinet o un rack. La parte del connettore è rivolta verso l’esterno, consentendo di collegare i cavi dall’esterno, mentre i punti di saldatura o di avvitamento si trovano all’interno e vengono collegati al resto del sistema.
In pratica, i connettori chassis vengono utilizzati tra l’altro in:
- Stagebox e pannelli patch per segnali microfonici e di linea
- Pannelli Rack negli studi di registrazione, nei live-rack e nei touring-rack
- Cabinet per altoparlanti e amplificatori destinati ai cavi per altoparlanti
- Ingressi di alimentazione e connettori DC su dispositivi audio e AV più piccoli
- Soluzioni di installazione in pannelli a parete e box per installazioni fisse
Il punto è che i connettori chassis creano un’interfaccia completa, stabile e chiara tra apparecchiature e cavi. Questo rende molto più semplici sia l’uso quotidiano sia la risoluzione dei problemi.
Connettori chassis e connettori per cavi separati – quando scegliere cosa?
Molti utenti audio iniziano con connettori separati su cavi normali. Per i setup semplici funziona bene, ma può creare rapidamente difficoltà quando si desidera realizzare soluzioni più permanenti o flessibili. È qui che entrano in gioco i connettori chassis.
- Scegli i connettori chassis quando vuoi realizzare pannelli fissi, stagebox o prese a parete
- Scegli i connettori chassis quando vuoi proteggere le apparecchiature dall’usura dovuta a frequenti collegamenti e scollegamenti
- Scegli i connettori chassis quando vuoi poter sostituire rapidamente singoli cavi senza aprire l’apparecchiatura
- Scegli i connettori per cavi quando devi semplicemente collegare temporaneamente due dispositivi senza pannello o rack
In una soluzione professionale, connettori chassis e connettori per cavi lavorano sempre insieme: il connettore chassis si trova nell’apparecchio o nel pannello, mentre il cavo ha un connettore corrispondente all’altra estremità.
Tipi di connettori chassis e applicazioni nell’audio e nell’AV
Esistono molti tipi di connettori chassis, destinati a diversi tipi di segnale e carichi. In ambito audio e AV si incontrano generalmente le seguenti categorie principali:

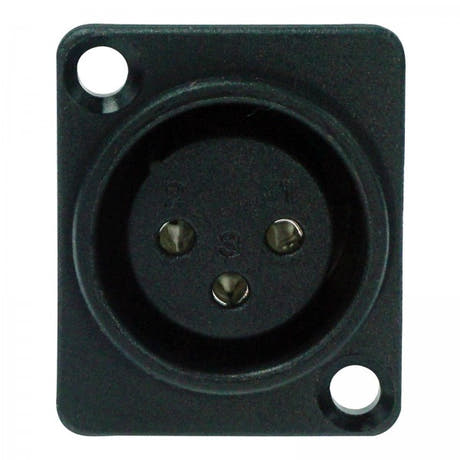

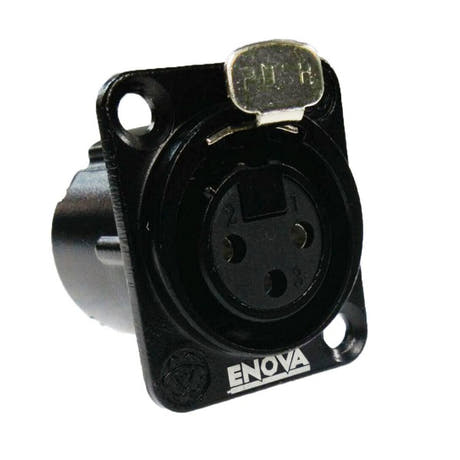

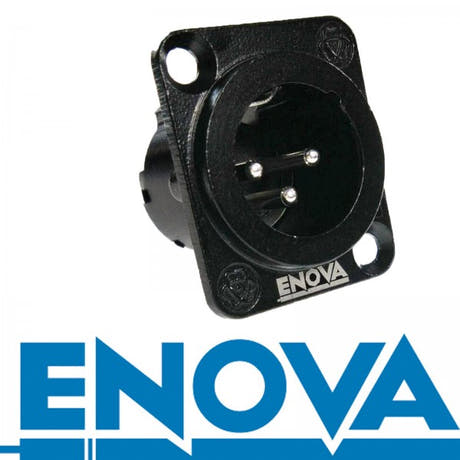

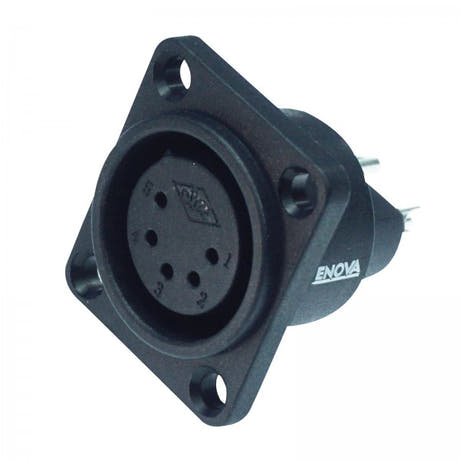

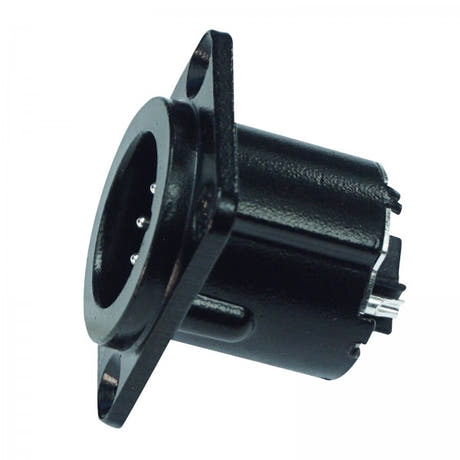

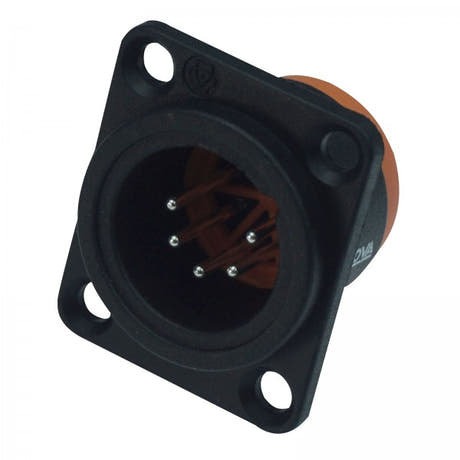

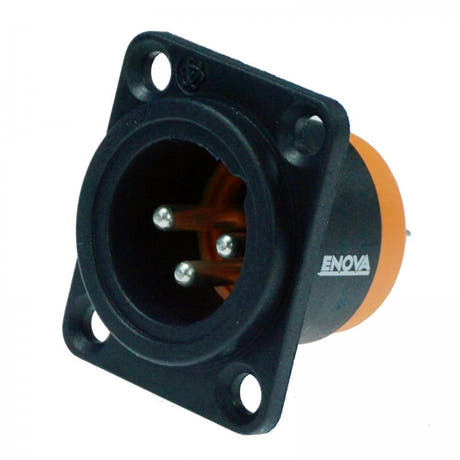

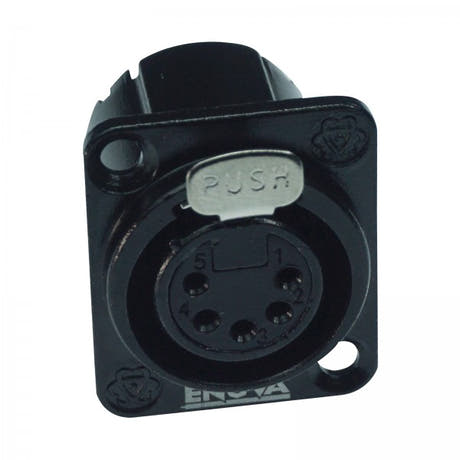

- Connettori chassis XLR per segnali microfonici e di linea bilanciati
- Connettori chassis jack per segnali strumentali e di linea (mono e stereo)
- Connettori chassis per altoparlanti per segnali di potenza
- Connettori chassis relativi all’alimentazione per tensione di rete o alimentazione DC
- Connettori chassis per segnali e multimedia destinati a dati e video nelle installazioni AV
Che si tratti di costruire un semplice stagebox, una parete patch avanzata in studio o un’installazione discreta in una sala riunioni, quasi sempre si combinano più tipi di connettori chassis per gestire audio, alimentazione ed eventualmente segnali di controllo.
Cos’è un connettore DC – e quando si usano i connettori chassis DC?
Un connettore DC viene utilizzato per la corrente continua (Direct Current), generalmente con tensioni come 5 V, 9 V, 12 V o 24 V per apparecchi più piccoli. Nel mondo audio si trovano connettori DC, tra l’altro, su pedali, piccoli mixer, interfacce audio, box di distribuzione e dispositivi AV più piccoli.
Un connettore chassis DC è semplicemente una versione di questo connettore montata a pannello, che consente di avere un ingresso o un’uscita DC fissi su un dispositivo o un pannello. È utile quando si:
- Vuole portare l’alimentazione DC da un alimentatore esterno a più pedali o piccoli dispositivi tramite un pannello
- Vuole evitare cavi adattatori separati appesi direttamente agli apparecchi
- Vuole poter sostituire o sottoporre a manutenzione l’alimentatore senza aprire il cabinet
I connettori chassis DC sono disponibili in diverse dimensioni e configurazioni dei poli, quindi è importante abbinare tipo di connettore, dimensioni e polarità all’apparecchiatura effettivamente collegata.
Connettori chassis negli studi audio, nei live-rack e nelle installazioni
I connettori chassis danno il meglio quando fanno parte di soluzioni complete in studi, live-rack e installazioni fisse. Un design chassis ben studiato rende la quotidianità del tecnico o del musicista più efficiente e ordinata.
Negli studi audio si vedono spesso:
- Pannelli patch nella parte anteriore di un rack con connettori chassis XLR e jack
- Pannelli a parete con connettori chassis per microfoni nelle sale di registrazione e cabine audio
- Connettori chassis per uscite monitor, talkback e distributori per cuffie
Nei live-rack e nei touring-rack l’attenzione è spesso rivolta alla rapidità di configurazione e all’affidabilità:
- Stagebox con connettori chassis robusti per numerosi canali
- Pannelli Rack che raccolgono tutti i collegamenti e scollegamenti in un unico punto
- Ingressi di alimentazione e connettori chassis DC per la distribuzione nel rack
Nelle installazioni, ad esempio in sale conferenze, chiese o teatri, è importante che la soluzione sia discreta e logica. Qui i connettori chassis nei pannelli a parete e nei box creano un risultato ordinato e durevole, comprensibile sia ai tecnici sia agli utenti.
