Connettore XLR
Un connettore XLR è un connettore audio professionale utilizzato per trasmettere segnali audio bilanciati tra, ad esempio, microfoni, mixer, schede audio, amplificatori e altoparlanti. Quando vedi un connettore rotondo e robusto con 3 pin o 3 fori su un dispositivo audio, si tratta quasi sempre di un connettore XLR. È progettato per offrire una connessione stabile, bassa rumorosità e alta affidabilità, sia in studio che sul palco.
Oggi i connettori XLR sono utilizzati come standard internazionale per i connettori audio professionali e si trovano in configurazioni che vanno dai semplici setup podcast alle grandi produzioni concertistiche.
A cosa servono i connettori XLR e per chi sono indicati?
I connettori XLR vengono utilizzati principalmente per l'audio, perché possono trasportare un segnale bilanciato. Ciò significa che i rumori e i ronzii provenienti dai cavi e dall'ambiente vengono fortemente ridotti, offrendo un segnale più pulito e stabile. Per questo i connettori XLR sono la prima scelta in quasi tutta la tecnica audio professionale, quando si desidera un audio affidabile e privo di interferenze.
Un connettore XLR è particolarmente indicato per:
- Musicisti e cantanti che utilizzano un microfono XLR e devono collegarsi a un impianto PA o a un mixer.
- DJ che desiderano connessioni stabili dal mixer agli altoparlanti attivi o alle stagebox.
- Studi, sia domestici che professionali, dove i cavi XLR collegano microfoni, preamplificatori, schede audio e monitor.
- Tecnici per conferenze e installazioni che lavorano con audio per il parlato, sale riunioni e installazioni permanenti.
- Tecnici di teatri, locali ed eventi, dove sono necessari cavi lunghi e alta affidabilità.
Ciò che accomuna tutti è la necessità di un audio di alta qualità, connessioni stabili e apparecchiature in grado di sopportare l'uso quotidiano. In questo caso, i connettori XLR e il cavo XLR sono la soluzione collaudata.
La storia dei connettori XLR e perché sono diventati lo standard
La storia dei connettori XLR nasce nel mondo dell'audio professionale, dove era necessario un connettore robusto, in grado di sopportare l'uso quotidiano sui palchi e negli studi. Le prime versioni dei connettori XLR furono sviluppate per il broadcast e la produzione audio, e la combinazione di meccanismo di blocco, solido alloggiamento in metallo e segnale bilanciato li rese rapidamente popolari.
Con il tempo, i connettori XLR sono diventati lo standard per i microfoni e altre apparecchiature pro-audio. I produttori di mixer, stagebox, schede audio, altoparlanti attivi e impianti hanno adottato i connettori XLR perché riducono i rumori e garantiscono una connessione uniforme e meccanicamente resistente. Oggi i connettori XLR sono lo standard quando si parla di connettori audio bilanciati nel settore professionale, dai piccoli concerti alle grandi arene.
Design, connessioni XLR e pinout
Un classico connettore XLR per l'audio è a 3 poli. È disponibile nelle versioni XLR maschio e XLR femmina, e la struttura è uniforme tra i diversi produttori, permettendo di combinare senza problemi connettori XLR e cavi XLR di marche diverse. Questo è uno dei motivi principali per cui i connettori XLR sono diventati uno standard globale.
Un tipico connettore XLR a 3 poli presenta il seguente pinout, spesso descritto come schema di un connettore XLR:
- Pin 1: Schermatura/terra – collega la schermatura del cavo alla massa e protegge dai rumori.
- Pin 2: Hot (+) – il pin del segnale positivo nel segnale bilanciato.
- Pin 3: Cold (–) – il pin del segnale negativo nel segnale bilanciato.
Il segnale bilanciato funziona inviando il segnale sia sul pin 2 che sul pin 3 con polarità opposta. Qualsiasi rumore captato lungo il percorso arriva in egual misura su entrambi i conduttori e viene quindi quasi completamente annullato nel ricevitore. È proprio questa caratteristica a rendere i connettori XLR e i cavi XLR ideali per collegamenti più lunghi e ambienti complessi.
Maschio o femmina: la differenza tra i tipi di connettori XLR
Quando pianifichi le connessioni dei tuoi connettori XLR, è importante conoscere la differenza tra XLR maschio e XLR femmina. Su apparecchiature e cavi vengono utilizzati sistematicamente in modi specifici, affinché la direzione del segnale sia logica e uniforme.

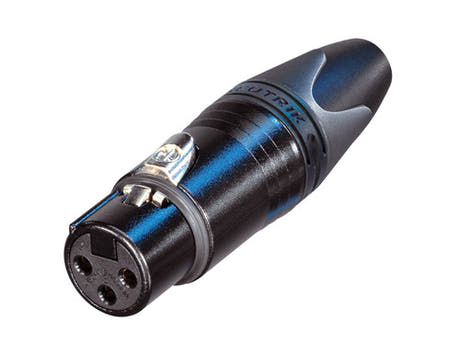

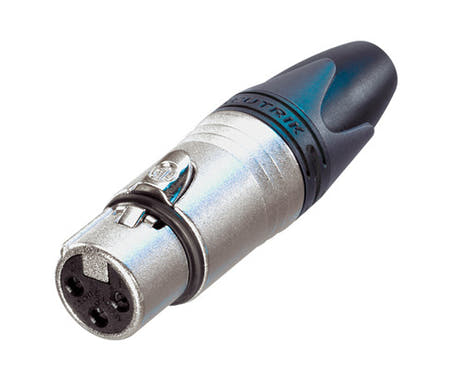

- Il connettore XLR femmina (con fori) viene generalmente utilizzato come ingresso, ad esempio su mixer, schede audio e stagebox. Sui cavi, l'XLR femmina si trova normalmente all'estremità del microfono.

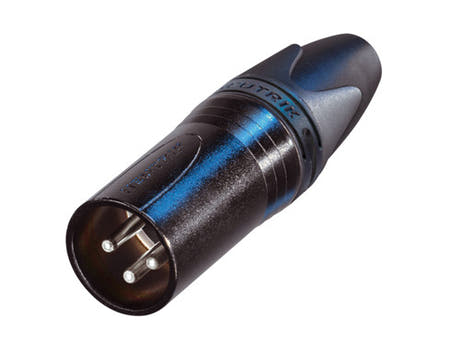

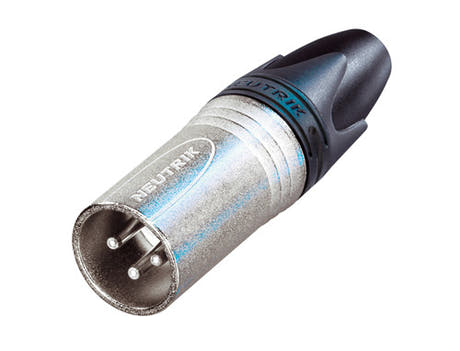

- Il connettore XLR maschio (con pin) viene utilizzato come uscita, ad esempio su microfoni, DI Box e trasmettitori. Sui cavi, l'XLR maschio si trova generalmente all'estremità del mixer o dell'amplificatore.
Se hai un cavo XLR con un connettore femmina a un'estremità e maschio all'altra, nella maggior parte dei casi sarà adatto per collegare direttamente un microfono XLR a un mixer o a una scheda audio. Nei setup più complessi puoi utilizzare adattatori XLR per passare da XLR maschio a XLR femmina o ad altri tipi di connettore.
Connettori XLR a 4 pin e altre varianti
Oltre al classico connettore audio a 3 poli, esistono anche connettori XLR a 4 pin e altre configurazioni di pin. Vengono utilizzati per applicazioni speciali che richiedono collegamenti aggiuntivi nello stesso tipo di connettore e nello stesso design robusto.
- I connettori XLR a 4 pin possono essere utilizzati, ad esempio, per alimentazione, sistemi intercom o apparecchiature audio/video specializzate.

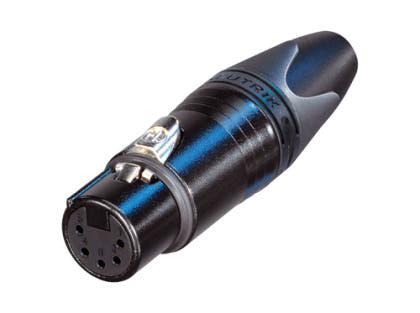

- Altre varianti XLR multi-pin vengono utilizzate in installazioni di nicchia, dove si desidera riunire più connessioni in un unico connettore robusto.
Se hai bisogno di connettori XLR a 4 pin o di altre varianti speciali, è importante conoscere esattamente il pinout e l'utilizzo previsto nella tua apparecchiatura, poiché le connessioni non sono standardizzate allo stesso modo dell'XLR a 3 poli per l'audio.
Cavo XLR e applicazioni tipiche: dal microfono all'altoparlante
Un connettore XLR raramente viene utilizzato da solo; fa parte di un cavo XLR. La combinazione di connettore XLR e cavo di qualità è fondamentale per una connessione audio stabile e priva di rumori nella pratica. Molti chiedono: esiste una differenza tra i cavi XLR? Sì, sia in termini di qualità meccanica, schermatura, materiale dei conduttori e flessibilità.
- Per i microfoni si utilizzano generalmente cavi XLR flessibili con una buona schermatura, per evitare rumori e fruscii del cavo sul palco o in studio.
- Tra mixer e altoparlanti attivi si utilizzano spesso cavi XLR più lunghi, dove bassa rumorosità e robustezza sono importanti, soprattutto nell'uso sul palco e nelle installazioni.
- Negli studi, preamplificatori, schede audio e monitor vengono collegati con cavi XLR più corti e di alta qualità, così che il segnale conservi dettagli e dinamica.
- Nelle installazioni e nei setup permanenti puoi avere connettori XLR da pannello nelle pareti e stagebox con cavi fissi in canaline o tubi.
La differenza tra i cavi XLR non riguarda quindi solo i connettori, ma anche la struttura del cavo, il tipo di schermatura e la durata. Scegliendo un buon cavo XLR avrai meno problemi di rumori, connessioni difettose e conduttori spezzati nell'uso quotidiano.
Da XLR a jack, phono e mini jack: adattatori e conversioni
In molti setup è necessario collegare apparecchiature professionali con connettori XLR ad apparecchiature dotate di altri connettori audio, come jack, phono o mini jack. In questo caso puoi utilizzare un cavo XLR combinato oppure un adattatore XLR, a seconda delle esigenze e del setup.
- Da XLR a jack si utilizza per collegare apparecchiature XLR a ingressi jack bilanciati da 6,3 mm, ad esempio su schede audio o mixer.
- Da XLR a phono si utilizza per passare da un'uscita XLR bilanciata a un ingresso RCA sbilanciato, ad esempio su un amplificatore hi-fi o su apparecchiature consumer.
- Da XLR a mini jack viene spesso utilizzato per collegare segnali microfonici o di linea a fotocamere, registratori o dispositivi portatili.
- Un adattatore XLR può essere separato (connettore-connettore) oppure integrato in un breve tratto di cavo, a seconda delle esigenze pratiche.
Molti chiedono: cosa significa RCA? RCA è la denominazione dei noti connettori phono, generalmente utilizzati nell'hi-fi e nelle apparecchiature consumer per l'audio stereo sbilanciato. Quando passi da un connettore XLR a phono, normalmente converti un segnale bilanciato in uno sbilanciato. È del tutto normale, ma richiede il cavo o l'adattatore XLR corretto per evitare ronzii e rumori.
