Un connettore XLR è un connettore audio professionale, utilizzato per trasferire segnali audio bilanciati tra ad esempio microfoni, mixer, schede audio, amplificatori e altoparlanti. Quando vedi un robusto connettore rotondo con 3 pin o 3 fori su un'apparecchiatura audio, è quasi sempre un connettore XLR. È stato sviluppato per fornire una connessione stabile, basso rumore e alta affidabilità operativa – sia in studio che sul palco.
Oggi i connettori XLR sono utilizzati come standard internazionale per i connettori audio professionali, e si trovano in tutto, dalle semplici configurazioni di podcast alle grandi produzioni di concerti.
A cosa servono i connettori XLR – e per chi sono rilevanti?
I connettori XLR sono utilizzati principalmente per l'audio, perché possono trasmettere un segnale bilanciato. Ciò significa che il rumore e il ronzio dai cavi e dall'ambiente vengono notevolmente ridotti, ottenendo un segnale più pulito e stabile. Per questo motivo, i connettori XLR sono la prima scelta in quasi tutta la tecnica audio professionale, dove si desidera un audio affidabile senza interferenze.
Un connettore XLR è particolarmente rilevante per:
- Musicisti e cantanti, che utilizzano microfoni XLR e devono collegarsi a un impianto PA o a un mixer.
- DJ, che desiderano connessioni stabili dal mixer agli altoparlanti attivi o stagebox.
- Studi, sia home studio che professionali, dove i Cavi XLR collegano microfoni, preamplificatori, schede audio e monitor.
- Tecnici di conferenze e installazioni, che lavorano con audio per discorsi, sale riunioni e installazioni fisse.
- Tecnici in teatri, locali e eventi, dove sono necessari lunghi tratti di cavo e alta affidabilità.
Comune a tutti è la necessità di audio di alta qualità, connessioni stabili e attrezzature che possano resistere all'uso quotidiano. Qui, i connettori XLR e i Cavi XLR sono la soluzione collaudata.
La storia dei connettori XLR e perché sono diventati standard
La storia dei connettori XLR inizia nel mondo dell'audio professionale, dove c'era bisogno di un connettore robusto che potesse resistere all'uso quotidiano su palchi e studi. Le prime versioni dei connettori XLR furono sviluppate per il broadcast e la produzione audio, e la combinazione di meccanismo di bloccaggio, robusto corpo in metallo e segnale bilanciato li rese rapidamente popolari.
Nel tempo, i connettori XLR sono diventati standard nei microfoni e in altri apparecchi pro-audio. I produttori di mixer, stagebox, schede audio, altoparlanti attivi e installazioni hanno adottato i connettori XLR perché riducono il rumore e garantiscono una connessione meccanicamente forte e uniforme. Oggi i connettori XLR sono lo standard quando si parla di connettori audio bilanciati nel settore professionale – dai piccoli club alle grandi arene.
Design, connessioni e pinout dei connettori XLR
Un classico connettore XLR per l'audio è a 3 poli. È disponibile come XLR maschio e XLR femmina, e la costruzione è uniforme tra i produttori, quindi puoi combinare connettori XLR e cavi XLR di diversi produttori senza problemi. Questo è un aspetto importante del motivo per cui i connettori XLR sono diventati uno standard globale.
Un tipico connettore XLR a 3 poli ha questo pinout, spesso descritto come un diagramma del connettore XLR:
- Pin 1: Schermo/terra – collega lo schermo del cavo alla massa e protegge dal rumore.
- Pin 2: Hot (+) – il pin del segnale positivo nel segnale bilanciato.
- Pin 3: Cold (–) – il pin del segnale negativo nel segnale bilanciato.
Il segnale bilanciato funziona inviando il segnale sia sul pin 2 che sul pin 3 con polarità opposta. Qualsiasi rumore captato lungo il percorso finisce in egual misura su entrambi i conduttori e viene quindi praticamente annullato nel ricevitore. È proprio questa caratteristica che rende i connettori XLR e i cavi XLR ideali per lunghe tratte di cavo e ambienti impegnativi.
Maschio o femmina – la differenza tra i tipi di connettori XLR
Quando pianifichi le tue connessioni con connettori XLR, è importante conoscere la differenza tra XLR maschio e XLR femmina. Su apparecchiature e cavi, sono utilizzati in modi specifici, in modo che la direzione del segnale sia logica e uniforme.

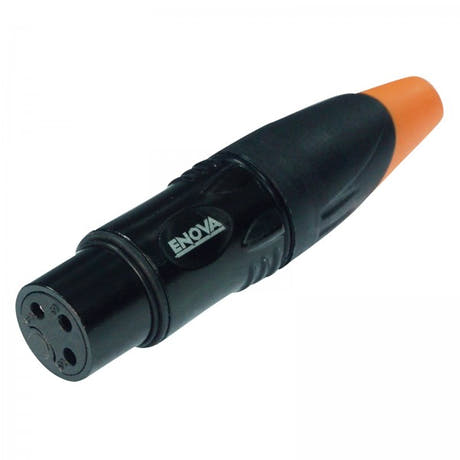

- I connettori XLR femmina (con fori) sono tipicamente utilizzati come ingresso su, ad esempio, mixer, schede audio e stagebox. Sui cavi, l'XLR femmina si trova normalmente all'estremità del microfono.

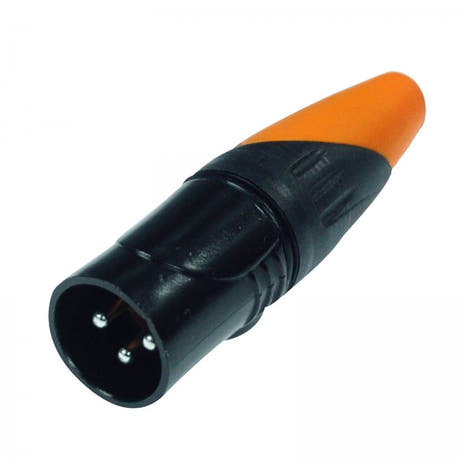

- I connettori XLR maschio (con pin) sono utilizzati come uscita su, ad esempio, microfoni, DI Box e trasmettitori. Sui cavi, l'XLR maschio si trova tipicamente all'estremità del mixer o dell'amplificatore.
Se hai un cavo XLR con femmina da un lato e maschio dall'altro, nella maggior parte dei casi si adatterà direttamente tra un microfono XLR e un mixer o una scheda audio. Per configurazioni più complesse, puoi utilizzare adattatori XLR per adattare da XLR maschio a XLR femmina o ad altri tipi di connettori.
Connettori XLR a 4 pin e altre varianti
Oltre al classico connettore audio a 3 poli, esistono anche connettori XLR con 4 pin e altre configurazioni di pin. Sono utilizzati per compiti speciali, dove è necessario avere connessioni extra nello stesso tipo di connettore e lo stesso design robusto.
- I connettori XLR a 4 pin possono essere utilizzati, ad esempio, per alimentazione, sistemi intercom o apparecchiature audio/video specializzate.
- Altre varianti multi-pin XLR sono utilizzate in installazioni di nicchia, dove si desidera combinare più connessioni in un unico connettore robusto.
Se hai bisogno di connettori XLR a 4 pin o altre varianti speciali, è importante conoscere esattamente il pinout e l'uso nel tuo equipaggiamento, poiché le connessioni non sono standardizzate allo stesso modo del 3 poli XLR per l'audio.
Cavo XLR e usi tipici – dal microfono all'altoparlante
Un connettore XLR raramente è da solo; fa parte di un cavo XLR. La combinazione di connettore XLR e buon cavo è fondamentale per una connessione audio stabile e priva di rumore nella pratica. Molti si chiedono: Ci sono differenze tra i Cavi XLR? Sì, ci sono differenze - sia nella qualità meccanica, schermatura, materiale conduttore e flessibilità.
- Per i microfoni si usano tipicamente Cavi XLR flessibili con buona schermatura, per evitare rumori e fruscii sul palco o in studio.
- Tra mixer e altoparlanti attivi si usano spesso Cavi XLR più lunghi, dove il basso rumore e la robustezza sono importanti, specialmente per l'uso scenico e le installazioni.
- Negli studi, preamplificatori, schede audio e monitor sono collegati con Cavi XLR più corti di alta qualità, in modo che il segnale mantenga dettagli e dinamica.

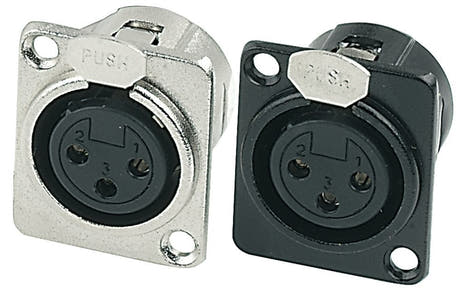

- In installazioni e configurazioni fisse, puoi avere connettori XLR a pannello in pareti e stagebox con cavi fissi in canaline o tubi.
La differenza nei Cavi XLR non riguarda solo i connettori, ma anche la costruzione del cavo, il tipo di schermatura e la durata. Scegliendo un buon cavo XLR, avrai meno problemi di rumore, connessioni difettose e conduttori spezzati nell'uso quotidiano.
XLR to jack, phono e mini jack – adattatori e transizioni
In molte configurazioni è necessario collegare apparecchiature professionali con XLR a dispositivi con altri connettori audio, come jack, phono o mini jack. Qui puoi utilizzare un cavo XLR combinato o un adattatore XLR, a seconda delle esigenze e della configurazione.
- XLR to jack viene utilizzato quando si desidera collegare apparecchiature XLR a ingressi jack bilanciati da 6,3 mm su, ad esempio, schede audio o mixer.
- XLR to phono viene utilizzato quando si deve passare da un'uscita XLR bilanciata a un ingresso RCA sbilanciato su, ad esempio, amplificatori hi-fi o apparecchiature consumer.
- XLR to mini jack è spesso usato per collegare segnali microfonici o di linea a telecamere, registratori o dispositivi portatili.
- Un adattatore XLR può essere sciolto (connettore a connettore) o integrato in un breve pezzo di cavo, a seconda delle esigenze pratiche.
Molti chiedono: Cosa significa RCA? RCA è la denominazione dei ben noti connettori phono, tipicamente usati in apparecchiature hi-fi e consumer per audio stereo sbilanciato. Quando si passa da XLR a phono, si converte generalmente un segnale bilanciato in uno sbilanciato. È del tutto normale, ma richiede il cavo giusto o l'adattatore XLR corretto per evitare ronzii e rumori.
