DMX Terminator

Cos'è un terminatore DMX

I terminatori DMX sono componenti cruciali in qualsiasi sistema di controllo luci basato su DMX, poiché aiutano a garantire un trasferimento dati stabile. Senza un terminatore DMX, possono verificarsi riflessioni del segnale, che possono interferire con il controllo delle luci. Spiegherò cos'è un terminatore DMX, perché è importante e come scegliere il giusto terminatore DMX per il proprio equipaggiamento.

Come funziona un terminatore DMX?

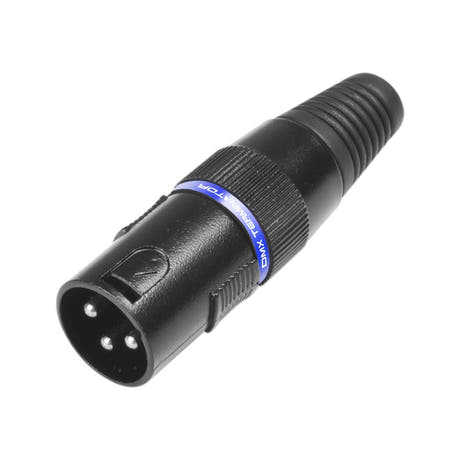

Un terminatore DMX è fondamentalmente una resistenza da 120 ohm, posizionata tra il pin 2 e il pin 3 di un connettore DMX. Questo assicura che il segnale venga terminato correttamente alla fine della catena DMX e impedisce che venga riflesso indietro attraverso i cavi DMX. Questo è particolarmente importante in grandi installazioni luminose, dove l'integrità del segnale deve essere mantenuta per evitare effetti indesiderati come luci lampeggianti.

Quali tipi di terminatori DMX esistono?

I terminatori DMX sono disponibili in versioni a 3 pin e a 5 pin, a seconda dell'attrezzatura che stai utilizzando. La maggior parte dei sistemi DMX standard utilizza versioni a 3 pin, mentre alcune installazioni più avanzate richiedono 5 pin. È importante scegliere il terminatore adatto al tuo equipaggiamento per garantire un corretto funzionamento.

Installazione e utilizzo del terminatore DMX

Installare un terminatore DMX è un processo semplice. Il terminatore viene inserito nell'ultima porta DMX-out dell'ultimo dispositivo nella catena. È importante controllare che tutti i cavi e le connessioni siano corretti e che il terminatore sia ben montato per garantire una forza del segnale ottimale. Se hai un setup complesso con più universi DMX, potrebbe essere necessario utilizzare più terminatori.

Quando è necessario un terminatore DMX?

In grandi o complesse installazioni, dove sono necessari splitter DMX o più universi DMX, potrebbe essere necessario utilizzare più terminatori. Questo aiuta a garantire che l'integrità del segnale sia mantenuta su tv di tutti i dispositivi e segmenti della rete DMX. Senza una corretta terminazione, possono verificarsi rumori di segnale, il che può portare a problemi imprevedibili nel controllo delle luci.

Risoluzione dei problemi e utilizzo del terminatore DMX

Se riscontri problemi come luci lampeggianti o cambiamenti irregolari nella tua installazione luminosa, la mancanza di terminazione potrebbe essere la causa. Aggiungere un terminatore DMX può spesso risolvere questi problemi eliminando riflessioni e rumori di segnale. Per installazioni più grandi, potrebbe essere vantaggioso testare con più terminatori per trovare la soluzione migliore.

La scelta del giusto terminatore DMX e la comprensione delle sue funzioni sono fondamentali per ottenere un controllo luminoso stabile e affidabile. Scegliendo il tipo giusto, installandolo correttamente e utilizzandolo in installazioni complesse, puoi garantire le migliori prestazioni del tuo equipaggiamento luminoso.
