Truss quadrato (truss quadrato)

Truss quadrato e Quad Truss per palchi, luci ed eventi

Il truss quadrato, chiamato anche Quad Truss, è un profilo truss tridimensionale con quattro tubi principali paralleli. La struttura presenta quattro lati uniformi e rende il profilo adatto a ponti luce, telai per palchi, stand fieristici e installazioni tecniche.

Nell'assortimento attuale trovi elementi truss quadrati di Alutruss e DNA in diverse lunghezze e configurazioni. Prima di scegliere il truss, dovresti considerare le dimensioni della struttura, il carico, il supporto e il sistema di collegamento utilizzato.

Consulta anche l'assortimento completo di alutruss.

Che cos'è il Quad Truss?

Il Quad Truss è composto da quattro tubi principali che, visto dall'estremità, formano un quadrato o un rettangolo. I tubi principali sono collegati da tubi diagonali che stabilizzano il profilo e distribuiscono le forze attraverso la struttura.

I quattro lati offrono diverse possibilità per il montaggio di luci, staffe e altri dispositivi compatibili. Ciò rende inoltre il profilo adatto a strutture in cui il truss può essere visibile da più angolazioni.

A cosa serve il truss quadrato?

Il Quad Truss viene utilizzato, tra l'altro, per:

• Ponti luce sopra palchi e piste da ballo.
• Telai per stand fieristici ed esposizioni.
• Allestimenti per DJ ed eventi.
• Insegne, banner e installazioni visive.
• Strutture tecniche in negozi e showroom.
• Telai autoportanti o sospesi.

La struttura concreta deve sempre essere dimensionata in base ai dati di carico del produttore e alle condizioni locali.

Le attuali serie Quad Truss

Alutruss QUADLOCK 6082

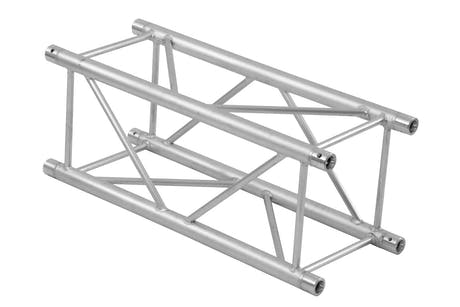

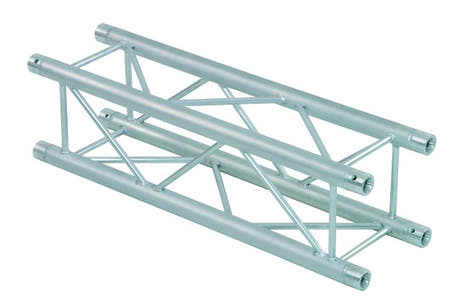

L'assortimento attivo di Alutruss QUADLOCK 6082 comprende elementi truss diritti nelle lunghezze di 1, 1,5 e 3 metri.

Le diverse lunghezze possono essere utilizzate per adattare la struttura alla larghezza o all'altezza desiderata. Gli elementi più corti offrono più possibilità di combinazione, mentre le sezioni più lunghe possono ridurre il numero di giunzioni.

La collezione comprende inoltre una Alutruss QUADLOCK-end plate da 50 x 50 cm. Una end plate può essere utilizzata come elemento terminale o di montaggio in una struttura compatibile, a seconda dell'uso previsto.

DNA TB4 in nero

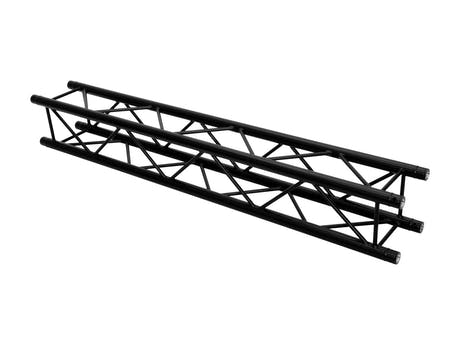

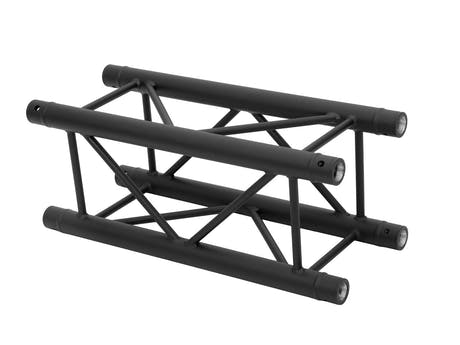

La serie DNA TB4 comprende attualmente elementi truss quadrati neri nelle lunghezze di 1, 1,5 e 2 metri.

La superficie nera può essere utile negli allestimenti in cui si desidera che il truss risulti più discreto su sfondi scuri del palco, attrezzature luminose o installazioni nere.

DNA TB4 e Alutruss QUADLOCK sono serie di prodotti separate. Gli elementi non dovrebbero quindi essere combinati, a meno che la compatibilità non sia documentata.

Scelta della lunghezza del truss

La scelta della lunghezza dipende sia dalla struttura sia dagli aspetti pratici legati al trasporto, alla conservazione e al montaggio.

Elementi truss più corti

Le sezioni più corte possono essere vantaggiose quando:

• La struttura deve essere adattata a locali diversi.
• Il truss deve essere trasportato frequentemente.
• Lo spazio di conservazione è limitato.
• Sono necessarie più combinazioni possibili.

Elementi truss più lunghi

Le sezioni più lunghe possono ridurre il numero di collegamenti in un tratto diritto. Tuttavia, richiedono più spazio durante il trasporto e possono essere più difficili da gestire da soli.

Una sezione più lunga non significa automaticamente che la struttura possa sostenere un carico maggiore. Il carico dipende, tra l'altro, dalla luce e dalla posizione dell'attrezzatura montata.

Quad Truss o Tri Truss?

La scelta tra truss quadrato e triangolare dipende dalla geometria della struttura, dal carico e dalle esigenze di montaggio.

Il Quad Truss può essere indicato quando desideri:

• Quattro lati di montaggio uniformi.
• Un profilo simmetrico.
• La possibilità di realizzare strutture visibili da più angolazioni.
• Accesso a angoli e collegamenti compatibili in più direzioni.

Il truss triangolare ha tre tubi principali e può essere un'alternativa quando un profilo leggermente più piccolo si adatta meglio alla struttura.

Per strutture piane più leggere, puoi consultare anche Bi Truss.

Montaggio e compatibilità

Gli elementi truss vengono assemblati con connettori, perni, splitter o altri componenti di collegamento sviluppati per la serie specifica.

I truss di produttori o serie diverse non devono essere combinati basandosi esclusivamente sulle dimensioni esterne del profilo. Possono esserci differenze, tra l'altro, in:

• Diametro dei tubi principali.
• Distanza tra i tubi.
• Forma dei connettori.
• Perni e sistemi di bloccaggio.
• Tipo di alluminio e struttura.
• Dati di carico.

Controlla sempre la descrizione del prodotto per verificare quali componenti di collegamento sono inclusi e quali eventualmente devono essere ordinati separatamente.

Trovi altri componenti di collegamento e montaggio alla voce accessori Alutruss.

Carico e luce

Il carico consentito per una struttura Quad Truss dipende, tra l'altro, da:

• Serie di prodotti del truss.
• Lunghezza dei singoli elementi.
• Luce libera complessiva.
• Numero e posizione dei supporti.
• Numero di giunzioni.
• Posizione dell'attrezzatura montata.
• Distribuzione o concentrazione del carico.

Un carico distribuito uniformemente influisce sul truss in modo diverso rispetto a un pesante carico concentrato in un unico punto. Pertanto, il carico consentito deve essere sempre valutato sulla base della documentazione tecnica del produttore.

Strutture autoportanti e sospese

Le strutture autoportanti richiedono una base stabile, un supporto corretto ed eventualmente una zavorra. La struttura deve essere valutata in relazione all'altezza, alla larghezza e al rischio di ribaltamento.

Per i truss sospesi, tutti i punti di sospensione, le staffe e i componenti di sicurezza devono essere dimensionati per il carico specifico. Ciò vale sia per il truss sia per tutte le attrezzature montate sulla struttura.

Consulta i componenti pertinenti alla voce catene e moschettoni.

Montaggio di luci e attrezzature

Luci, schermi e altre apparecchiature tecniche devono essere montati con clamps o staffe adatti al diametro dei tubi principali.

Le staffe devono potersi chiudere correttamente senza deformare il tubo. Le apparecchiature sopra le persone devono essere messe in sicurezza secondo i requisiti vigenti e le istruzioni del produttore.

Durante la progettazione, il peso dovrebbe essere distribuito nel modo più appropriato possibile e mantenuto entro la capacità documentata della struttura.

Controllo prima del montaggio

Gli elementi truss e i componenti di collegamento dovrebbero essere controllati prima di ogni montaggio. Verifica:

• Tubi principali piegati o deformati.
• Crepe o danni intorno alle saldature.
• Ammaccature e segni profondi nei profili.
• Perni e splitter usurati o mancanti.
• Connettori che non possono essere assemblati correttamente.
• Danni alle superfici nere o trattate.

Gli elementi danneggiati non dovrebbero essere utilizzati prima di essere valutati secondo le linee guida del produttore.

Domande frequenti sul Quad Truss

Qual è la differenza tra truss quadrato e Quad Truss?

Normalmente si tratta dello stesso tipo di profilo. Entrambe le denominazioni si riferiscono a un truss con quattro tubi principali paralleli.

I connettori sono inclusi?

Varia a seconda dei prodotti e delle serie. Controlla quindi sempre la descrizione del prodotto e il contenuto della confezione.

Alutruss QUADLOCK può essere combinato con DNA TB4?

Non dovrebbe essere dato per scontato. I prodotti provengono da serie e produttori diversi e la compatibilità deve essere documentata.

Il Quad Truss è sempre più resistente del Tri Truss?

Non necessariamente. La capacità di carico dipende dalla serie specifica, dalle dimensioni, dalla luce e dalla struttura dell'allestimento.

Il truss quadrato può essere utilizzato all'aperto?

L'uso all'aperto richiede che vento, condizioni meteorologiche, terreno, zavorra ed eventuali banner o altri elementi esposti al vento siano inclusi nella valutazione.
