Truss piatto (Bi truss)

Truss piatto e Bi truss per luci, palcoscenici ed eventi

Il truss piatto, chiamato anche Bi truss o Duo truss, è composto da due profili principali paralleli, collegati da tubi trasversali più piccoli. La struttura forma un profilo truss piatto, utilizzabile per piccoli ponti luce, telai, sospensioni e installazioni tecniche in cui non è necessario un profilo triangolare o quadrato.

Nella categoria trovi elementi Bi-truss attivi e connectors di Milos. La selezione comprende sezioni truss dritte di diverse lunghezze e componenti di collegamento per sistemi truss compatibili.

Puoi anche vedere l'intera selezione di alutruss, se la struttura richiede un profilo diverso o più tipi di elementi truss.

Che cos'è il Bi truss?

Il Bi truss è costituito da due tubi principali disposti parallelamente. Sono collegati da tubi più piccoli, che stabilizzano il profilo e mantengono la distanza tra i tubi principali.

La struttura piatta fa sì che il Bi truss occupi meno spazio in profondità rispetto a:

• Trekant truss e Tri truss con tre profili principali.
• Firkant truss e Quad truss con quattro profili principali.

Rispetto al single truss, il Bi truss offre una struttura piatta più continua, con maggiori possibilità di montaggio e irrigidimento.

A cosa serve il truss piatto?

Piccoli ponti luce

Il Bi truss può essere utilizzato per piccoli ponti luce, dove lampade e altre apparecchiature tecniche vengono montate lungo una sezione truss orizzontale.

Il profilo piatto può essere pratico per installazioni semplici, in cui la struttura deve operare principalmente su un unico piano. Può trattarsi, ad esempio, di una posizione sopra o dietro un Tavoli per DJ, su un palcoscenico più piccolo o come parte di uno stand espositivo.

Telai e installazioni

Il truss piatto può essere impiegato in telai per insegne, banner, luci ed elementi decorativi. La profondità limitata rende il profilo adatto quando la struttura deve essere posizionata vicino a una parete o in un'area con spazio limitato.

Fiere ed esposizioni

Durante fiere e negli showroom, il Bi truss può essere utilizzato per realizzare telai leggeri, insegne e illuminazione. Il truss può rimanere visibile come parte dell'estetica tecnica oppure essere combinato con altri elementi del design dello stand.

Installazioni permanenti

Il truss piatto può essere utilizzato anche in installazioni permanenti presso piccoli locali, negozi, centri culturali e aree espositive. Sebbene la struttura non venga spostata regolarmente, deve comunque essere dimensionata e montata secondo la documentazione del produttore.

Bi truss di Milos

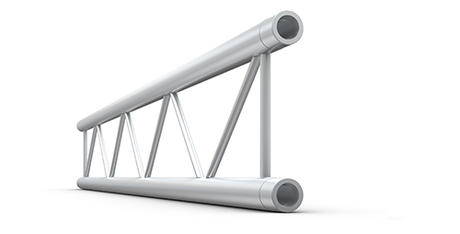

La selezione attiva della categoria è composta da Milos BTB Duo Truss e componenti di collegamento compatibili.

Gli elementi truss diritti sono attualmente disponibili nelle lunghezze di 1,5 e 2 metri. La scelta della lunghezza dipende, tra l'altro, da:

• La larghezza o l'altezza complessiva della struttura.
• Il numero di giunzioni desiderato.
• Le possibilità di trasporto e stoccaggio.
• La posizione dei supporti.
• Il peso e la posizione dell'attrezzatura montata.

Gli elementi più corti possono offrire maggiore flessibilità durante il trasporto e il montaggio, mentre le sezioni più lunghe possono ridurre il numero di giunzioni nella struttura.

Connectors e assemblaggio del Bi truss

Gli elementi truss vengono collegati con giunti sviluppati per il sistema specifico. Nella categoria è disponibile un connector conico di Milos, adatto tra l'altro alla serie BTB.

Durante l'assemblaggio è necessario verificare sempre:

• Che il connector sia adatto al produttore e alla serie di prodotti.
• Che tutti i pins, splitter e gli altri componenti di bloccaggio siano integri.
• Che la giunzione sia completamente assemblata.
• Che i componenti di collegamento non presentino danni visibili.
• Che i componenti vengano utilizzati nell'orientamento indicato dal produttore.

I giunti inclusi variano da prodotto a prodotto. Verifica quindi sempre la descrizione del prodotto e il contenuto della confezione prima dell'ordine.

Altri componenti per l'assemblaggio e l'ampliamento sono disponibili nella sezione Alutruss tilbehør.

È possibile combinare sistemi truss diversi?

I truss di produttori o serie di prodotti diversi non devono essere combinati senza documentazione che ne attesti la compatibilità.

Anche se due sistemi sembrano simili a prima vista, possono esserci differenze in:

• Diametro e spessore delle pareti dei tubi.
• Distanza tra i profili principali.
• Dimensioni dei connectors.
• Materiale e lega.
• Dati di portata e approvazioni.

Utilizza quindi connectors e accessori indicati dal produttore per il sistema truss specifico.

Carico e luce libera

La capacità portante di una struttura Bi-truss non può essere valutata esclusivamente in base alle dimensioni del profilo o alla lunghezza dell'elemento.

Il carico consentito dipende, tra l'altro, da:

• La luce libera tra i supporti.
• Se il carico è distribuito uniformemente o concentrato in singoli punti.
• L'orientamento del truss.
• Il numero e la posizione delle giunzioni.
• I treppiedi, le basi o i punti di sospensione utilizzati.
• Se la struttura viene utilizzata al chiuso o all'aperto.

Carico distribuito

In caso di carico distribuito, diverse unità più piccole vengono posizionate lungo il truss. Ad esempio, più lampade piccole distribuite su un ponte luce.

Carico puntuale

In caso di carico puntuale, una parte maggiore del peso viene concentrata in un punto specifico. Ciò influisce sul truss in modo diverso rispetto a un peso distribuito uniformemente, anche se il peso totale è lo stesso.

Utilizza sempre le tabelle di carico e la documentazione tecnica del produttore durante la pianificazione della struttura.

Montaggio di luci e apparecchiature tecniche

Le lampade, gli effetti e le altre apparecchiature devono essere montati con clamps, staffe o adattatori adatti al diametro dei tubi del truss e al carico specifico.

Prima dell'uso è necessario controllare:

• Che le staffe si chiudano correttamente attorno ai tubi.
• Che viti e meccanismi di bloccaggio siano serrati correttamente.
• Che le staffe non danneggino i profili del truss.
• Che l'attrezzatura sia montata entro i limiti di carico del truss.
• Che venga utilizzato un sistema di sicurezza secondario adeguato.

Kæder og karabinhager possono essere utilizzati per alcune operazioni di montaggio e messa in sicurezza, ma intorno alle apparecchiature sospese devono essere utilizzati esclusivamente componenti approvati per l'applicazione specifica.

Strutture autoportanti e sospese

Bi truss autoportante

Una struttura autoportante deve essere sostenuta da treppiedi, basi o altre soluzioni adeguate, dimensionate per il truss e per l'attrezzatura montata.

La struttura deve poggiare su una superficie piana ed essere posizionata in modo che il pubblico o il personale non possano urtarla accidentalmente.

Bi truss sospeso

La sospensione sopra le persone comporta requisiti particolari per truss, staffe, punti di sospensione e sistemi di sicurezza secondari.

Le strutture più grandi o sospese devono essere progettate e realizzate da persone con le competenze professionali necessarie. Devono essere sempre rispettati i dati di carico del produttore e i requisiti di sicurezza locali.

Uso interno ed esterno

In caso di uso interno è necessario considerare, tra l'altro, l'altezza del soffitto, le vie di fuga, la capacità portante del pavimento e l'accesso del pubblico alla struttura.

All'aperto, il truss è inoltre soggetto a vento, pioggia e superfici irregolari. Banner, insegne e rivestimenti in tessuto possono fare da vela e aumentare notevolmente il carico.

Le strutture esterne richiedono quindi una valutazione specifica della stabilità, del carico del vento e della necessità di zavorra o di altre misure di sicurezza.

Controllo prima e dopo l'uso

Gli elementi truss e i connectors devono essere ispezionati regolarmente, soprattutto quando vengono trasportati e assemblati frequentemente.

Controlla, tra l'altro:

• Se i tubi principali sono diritti e privi di deformazioni.
• Se i tubi trasversali e le saldature sono integri.
• Se connectors, pins e splitter sono privi di danni.
• Se le giunzioni possono essere assemblate correttamente.
• Se sono presenti crepe, graffi profondi o ammaccature.

Gli elementi truss danneggiati non devono essere utilizzati prima di essere stati valutati secondo le linee guida del produttore.

Quando scegliere Tri o Quad truss?

Il Bi truss è adatto a strutture piatte e installazioni più piccole, ma un profilo tridimensionale può essere più indicato se la struttura:

• Deve avere una luce libera maggiore.
• Deve essere costruita in più direzioni.
• Deve sostenere apparecchiature su più lati.
• Deve funzionare come telaio autoportante più grande.
• Fa parte di una produzione scenica più complessa.

Qui puoi fare un confronto con Tri truss e Quad truss.

Domande frequenti sul truss piatto

Qual è la differenza tra truss piatto e Bi truss?

Normalmente si tratta dello stesso tipo di profilo. Entrambe le denominazioni indicano un truss con due tubi principali paralleli.

Il Bi truss può essere utilizzato per le luci?

Sì, quando il truss, le staffe di montaggio e i supporti sono dimensionati per il peso e la posizione delle lampade.

Il Bi truss può essere utilizzato come ponte luce?

Sì, nelle strutture adatte. La luce libera e il carico consentiti devono tuttavia essere sempre verificati nella documentazione del produttore.

I connectors sono inclusi con il truss?

Varia a seconda del prodotto. Verifica sempre la descrizione specifica del prodotto e il contenuto della confezione.

Posso utilizzare connectors di un altro marchio?

Non senza documentazione sulla compatibilità. Come regola generale, utilizza i componenti di collegamento indicati dal produttore per il sistema truss.

Il truss piatto può essere utilizzato all'aperto?

Sì, ma il vento, le condizioni atmosferiche, la superficie e gli eventuali banner o rivestimenti in tessuto devono essere considerati nella pianificazione e nella messa in sicurezza.

Come faccio a sapere quanto può sostenere il Bi truss?

Il limite di carico è indicato nella documentazione tecnica del produttore e dipende, tra l'altro, da lunghezza, luce libera, supporti e posizione del carico.
