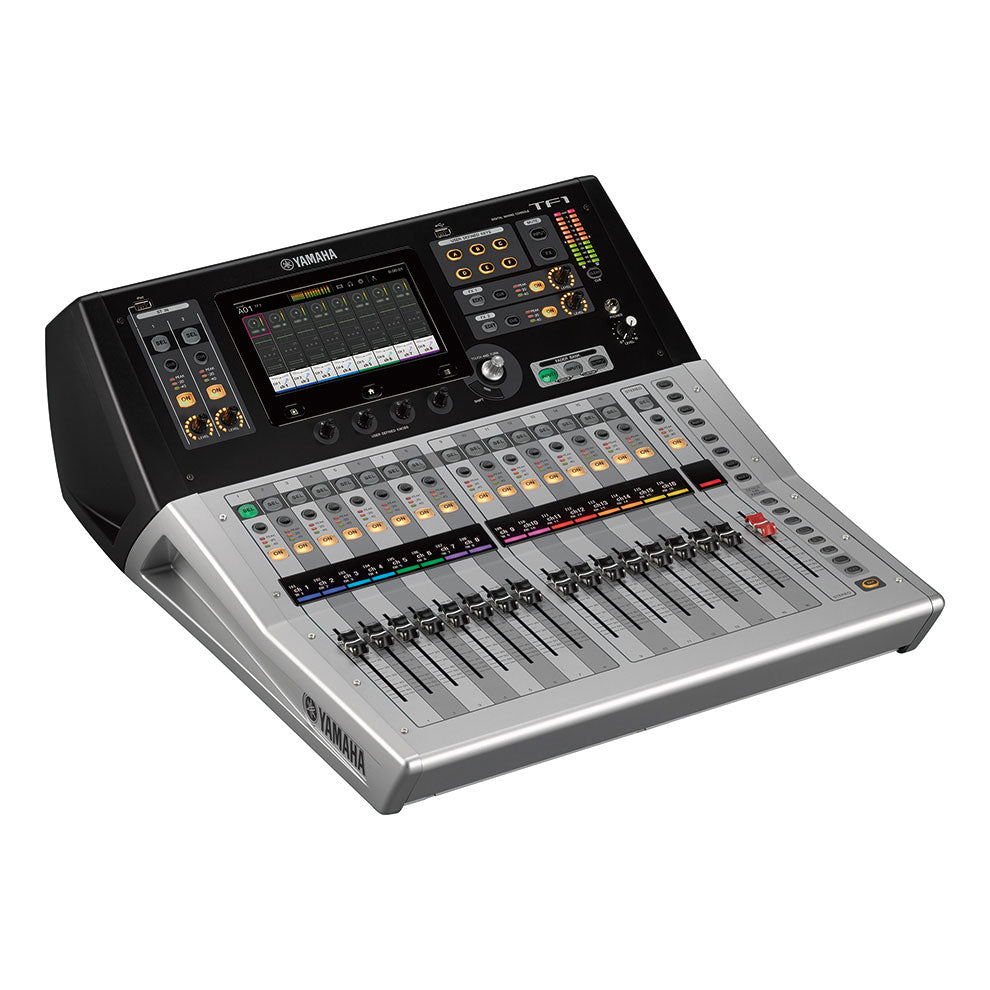

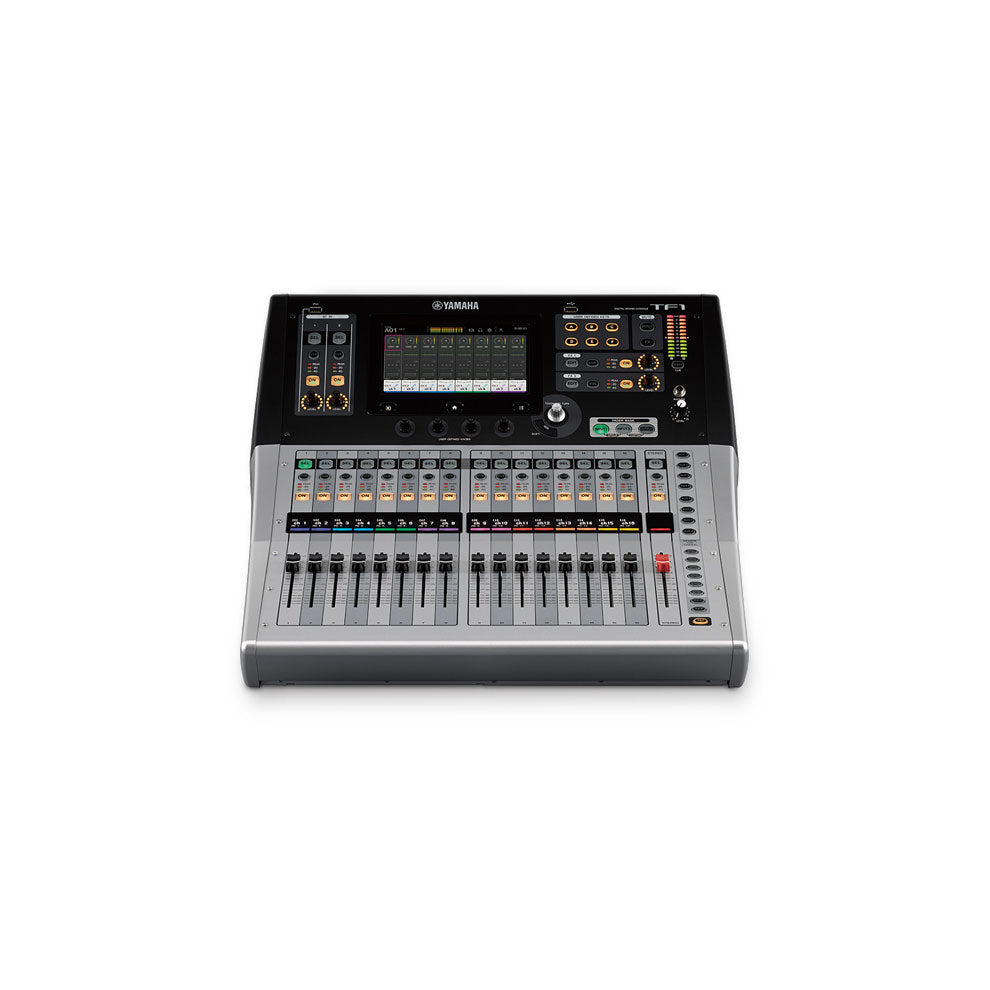

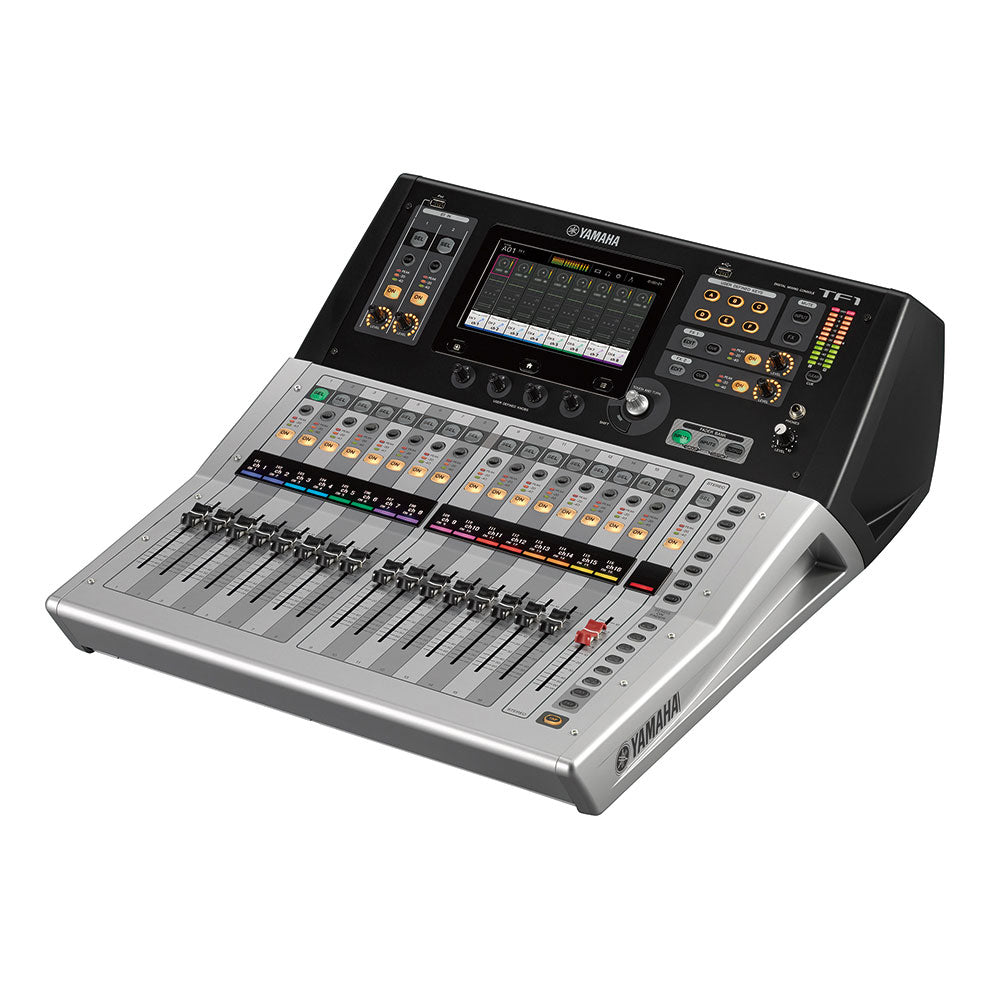

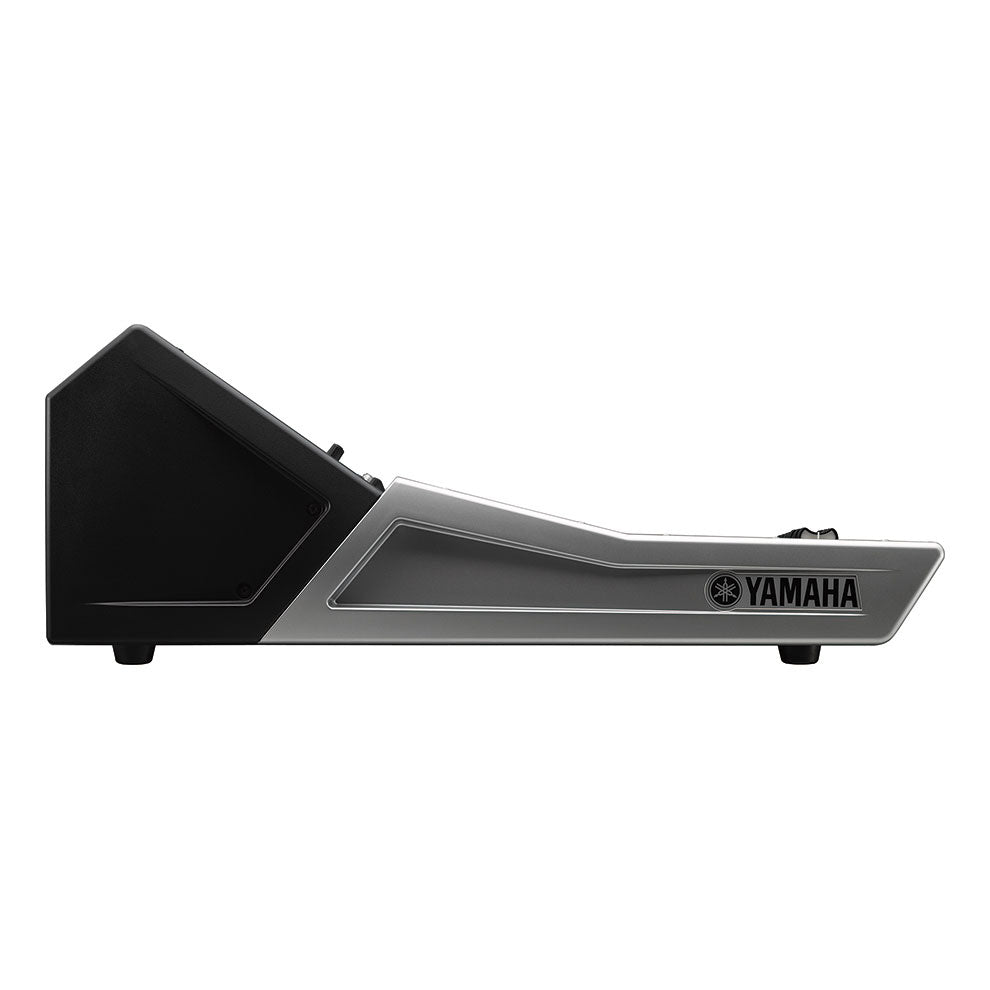

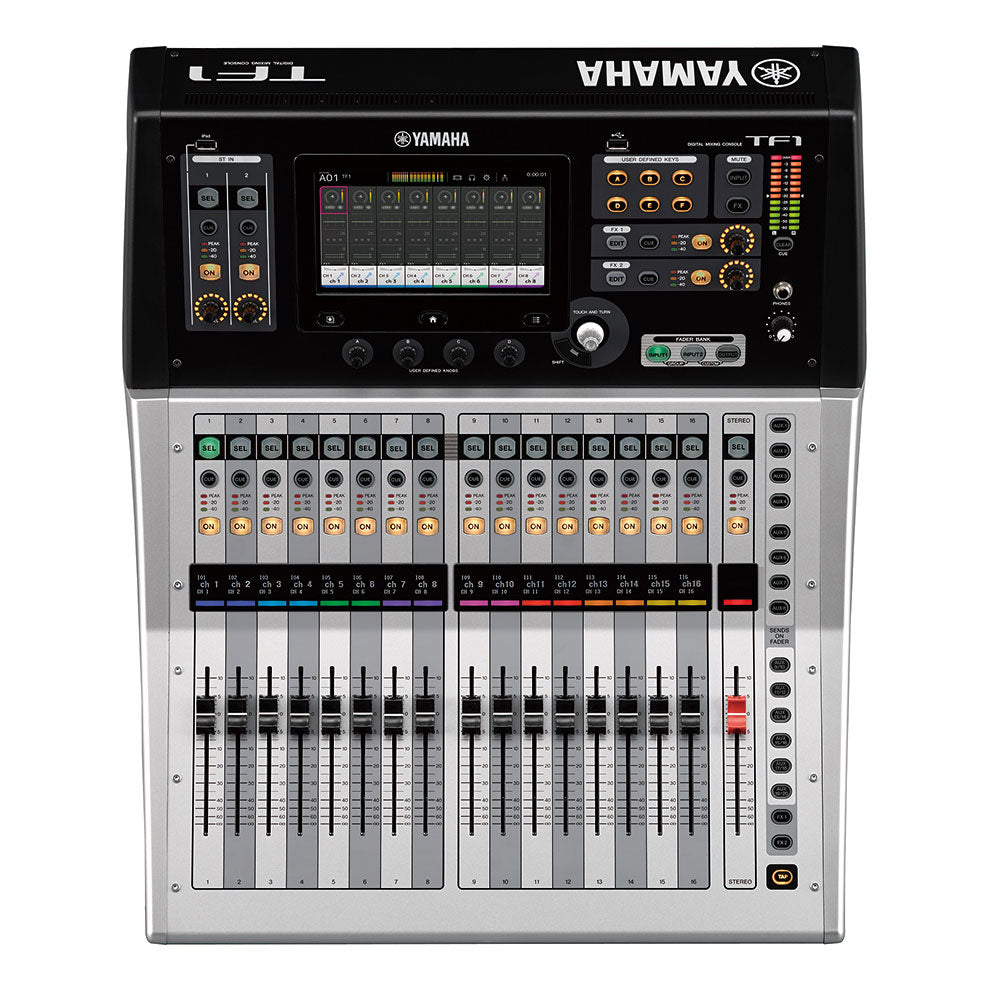

Yamaha TF1 - Digital Mixer
Trovato a meno?
IVA incl. • B2B esente IVA
- Compatto e trasportabile
- Montabile a rack
- Il mixer Yamaha TF1 offre tutto ciò di cui hai bisogno per sistemi più piccoli
Mixer digitale Yamaha TF1
- 17 fader motorizzati (16 fader canale + 1 master)
- 40 canali di input per mix (32 mono + 2 stereo + 2 return)
- 20 bus Aux (8 mono + 6 stereo) + Stereo + Sub
- 8 gruppi DCA con Roll-out
- 16 ingressi combo mic/line analogici XLR/TRS + 2 ingressi stereo phono analogici
- 16 uscite analogiche XLR
- Riproduzione digitale 34 x 34 canali tramite USB 2.0 + 2 x 2 tramite chiavetta USB
- 1 slot di espansione per scheda audio interface NY64-D
Specifiche per Yamaha TF 1 mixer digitali
Panoramica
| Configurazione dei fader | 16 + 1 (Master) | |
|---|---|---|
| Capacità di missaggio | Canali di ingresso | 40 (32 mono + 2 stereo + 2 ritorni) |
| Bus ausiliari | 20 (8 mono + 6 stereo) | |
| Bus stereo | 1 | |
| Bus secondari | 1 | |
| Funzioni dei canali di ingresso | 8 gruppi DCA | |
| I/O | Ingressi | 16 mic/linea (combo XLR/TRS) + 2 ingressi di linea stereo (phono) |
| Uscite | 16 (XLR) | |
| Slot di espansione | 1 | |
| Processori integrati | DSP | 8 effetti + 10 GEQ |
| USB | Interfaccia audio USB 34x34, registrazione a 2 tracce su chiavetta USB | |
Specifiche generali
| Frequenza di campionamento | Interna | 48 kHz |
|---|---|---|
| Ritardo del segnale | Inferiore a 2.6 ms, da INPUT a OMNI OUT, Fs=48 kHz | |
| Fader | Motorizzati da 100 mm, risoluzione = 10-bit, da +10 dB a –138 dB, –∞ dB tutti i fader | |
| Distorsione armonica totale | Inferiore a 0.05% 20 Hz–20 kHz @+4 dBu in 600 ohm, da INPUT a OMNI OUT, Input Gain=Min. (Misurata con un filtro di –18 dB/ottava@80 kHz) | |
| Risposta in frequenza | +0.5, –1.5 dB 20 Hz–20 kHz, con uscita a +4 dBu @1kHz, da INPUT a OMNI OUT | |
| Gamma dinamica | 110 dB tip., convertitore DA, 107 dB tip., da INPUT a OMNI OUT, Input Gain=Min. | |
| Livello di ronzio e rumore | Rumore d'ingresso equivalente | –128 dBu tip., Input Gain=Max. (Misurato con filtro di ponderazione A) |
| Rumore residuo in uscita | –85 dBu, ST master off (Misurato con filtro di ponderazione A) | |
| Diafonia | –100 dB (Misurata con un filtro di –30 dB/ottava@22 kHz), canali INPUT/OMNI OUT consecutivi, Input Gain=Min. | |
| Requisiti di alimentazione | 100–240 V 50/60 Hz | |
| Consumo energetico | 100 W | |
| Dimensioni | L | 510 mm (20.1in) |
| A | 225 mm (8.9in) | |
| P | 599 mm (23.6in) | |
Specifiche generali Yamaha TF1
| Peso netto | 13.5 kg (29.8lb) | |
|---|---|---|
Specifiche generali
| Accessori | Quick Guide, cavo di alimentazione, informazioni per il download di CUBASE AI | |
|---|---|---|
| Opzioni | Kit per montaggio a rack RK5014, scheda di espansione, pedale (FC5) | |
| Altri | Temperatura di funzionamento: 0–40 °C, temperatura di conservazione: -20–60 °C | |
Caratteristiche dell'ingresso analogico
| Terminali di ingresso | GAIN | Impedenza di carico | Per l'uso con Nominale | Livello di ingresso | Connettore | bilanciato / Non bilanciato | ||
|---|---|---|---|---|---|---|---|---|
| Sensibilità*1 | Nominale | Massimo prima del clipping | ||||||
| INPUT1-16 | +66dB | 7.5KΩ | Microfoni da 50-600Ω o linee da 600Ω | -82dBu (61.6V) | -62dBu (0.616mV) | -42dBu (6.16mV) | Jack combo (tipo XLR-3-31 *2 o phone TRS *3) | Bilanciato |
| -6dB | -10dBu (245mV) | +10dBu (2.45V) | +30dBu (24.5V) | |||||
| ST IN 1,2 | — | 10kΩ | Linee da 600Ω | -30dBV (31.6V) | -10dBV (316mV) | +10dBV (3.16V) | Jack RCA | Non bilanciato |
*1. La sensibilità è il livello più basso che produce un'uscita di +4dBu (1.23V) o il livello di uscita nominale quando l'unità è impostata sul guadagno massimo. (Tutti i fader e i controlli di livello sono nella posizione massima.)
*2. 1: GND, 2: HOT, 3: COLD
*3. Punta: HOT, Anello: COLD, Manicotto: GND
*In queste specifiche, 0dBu = 0.775Vrms.
*+48V DC (alimentazione phantom) può essere fornita ai connettori di tipo INPUT XLR tramite ciascun interruttore controllato dal software.

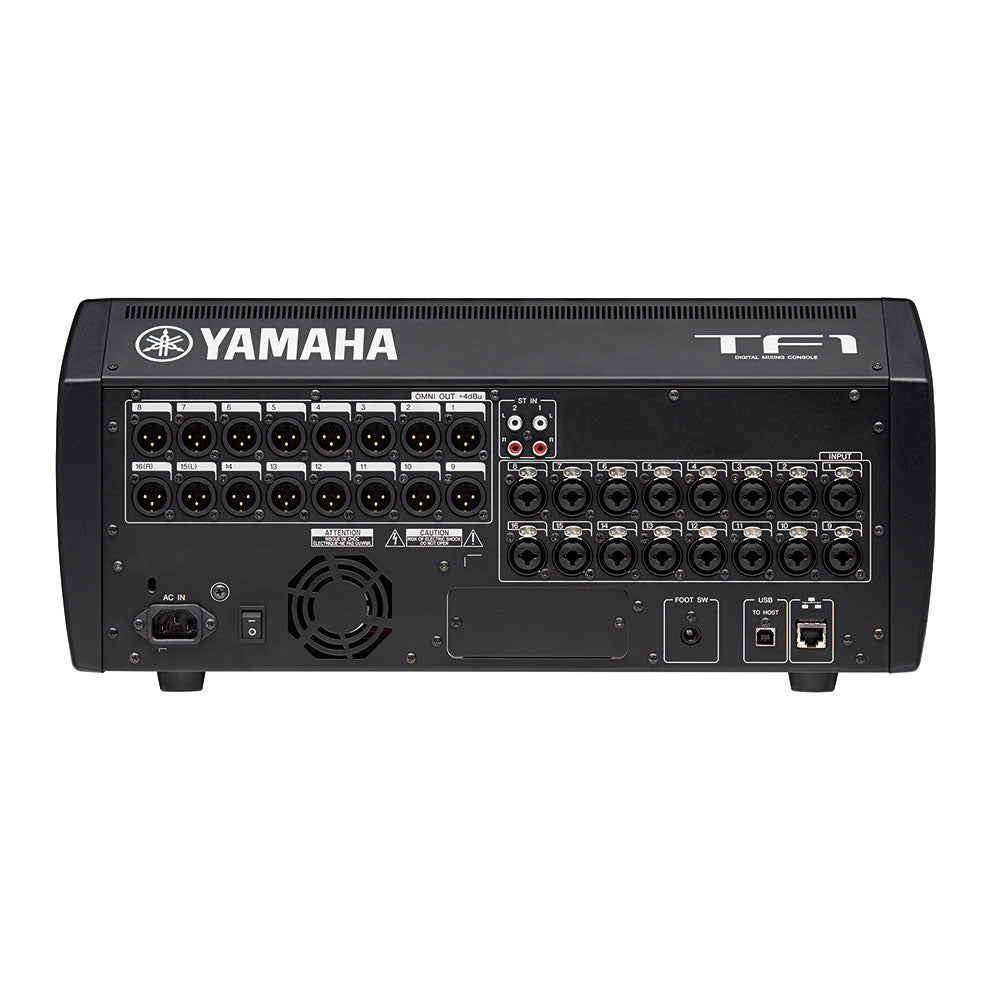

Caratteristiche dell'uscita analogica
| Terminali di uscita | Impedenza di sorgente | Per l'uso con Nominale | GAIN SW | Livello di uscita | Connettore | bilanciato / Non bilanciato | |
|---|---|---|---|---|---|---|---|
| Nominale | Massimo prima del clipping | ||||||
| OMNI OUT 1-16 | 75Ω | Linee da 600Ω | posizione “+24dBu” (predefinita) | +4dBu (1.23 V) | +24dBu (12.3 V) | Tipo XLR-3-32 *1 | Bilanciato |
| PHONES *3 | 100Ω | Cuffie da 40Ω | — | 3mW | 75mW | Jack stereo (TRS) *2 | Non bilanciato |
*1.1: GND,2: HOT, 3: COLD
*2 Punta: LEFT, Anello: RIGHT, Manicotto: GND
*3 La posizione del controllo di livello è ridotta di 16dB rispetto al massimo.
*In queste specifiche, 0dBu = 0.775Vrms.
*Tutti i convertitori DA di uscita sono a 24bit, con oversampling 128 volte.
Specifiche degli ingressi/uscite digitali
| Terminali | Formato | Lunghezza dati | Audio | Connettore |
|---|---|---|---|---|
| USB (TO HOST) | USB | 24bit | 34ch ingresso / 34ch uscita, PCM | USB (tipo B) |
| iPad | USB | — | Riproduzione: dati di file MP3 o WAV / Registrazione: dati di file WAV | USB (tipo A) |
Specifiche I/O di controllo
| Terminali | Formato | Livello | Connettore |
|---|---|---|---|
| NETWORK | IEEE802.3 | 10BASE-T/100Base-TX | RJ-45 |
| FOOT SW | — | — | Phone TS |
