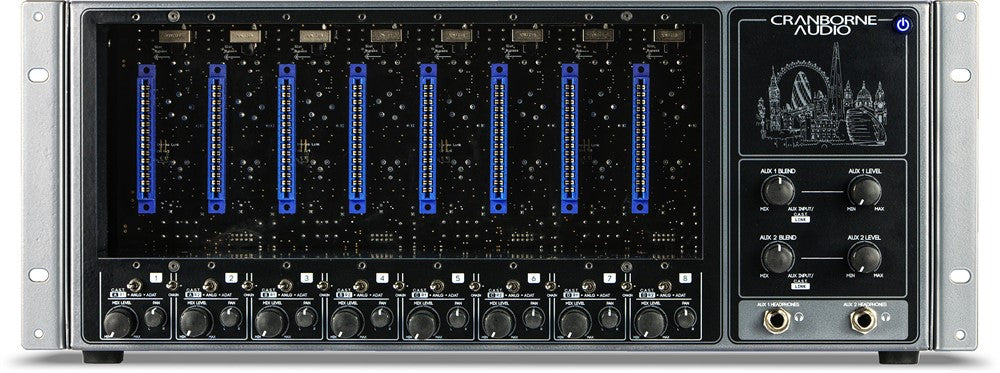

Cranborne Audio 500ADAT

Caratteristiche principali

Espansore ADAT 8-in/8-out

• 8-in/8-out @ 44.1kHz - 48kHz
• 8-in/8-out @ 88.2kHz - 96kHz
• 4-in/4-out @ 176.4 - 192kHZ

Conversione A/D ad alte prestazioni

• Gamma dinamica: 121dB ponderata A, metodo AES17, 20Hz - 20kHz
• Risposta in frequenza: -1dB, da 2.2Hz a >80kHz
• THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, ponderata A
• Livello massimo d’ingresso: +24dBu

Conversione D/A ad alte prestazioni

• Gamma dinamica: 121dB ponderata A, metodo AES17, 20Hz - 20kHz
• Risposta in frequenza: -1dB, da <1Hz a >61kHz
• THD+N: <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, ponderata A
• Livello massimo d’uscita: +24dBu

Clock interno master di qualità di riferimento

• Compatibile con il funzionamento a 44.1, 48, 88.2, 96, 176.4 e 192kHz
• Jitter <0.5ps
• Ingresso e uscita Word Clock dedicati tramite BNC
• Opzioni di sincronizzazione esterna tramite Word Clock BNC o ADAT

Mixer di somma analogico

• Mixer di somma analogico 8-in-2 con 26.5dBu di headroom e uscite jack bilanciate da 1/4"
• Porta C.A.S.T. link per aumentare il mixer di somma a 16-in-2 utilizzando Cranborne Audio 500ADAT

Mixer artisti a latenza zero

• Mixer artisti analogico a latenza zero con controlli fisici di livello/pan per canale e controlli di mix dell’ingresso aux
• 2 uscite per cuffie ad alta potenza con controlli indipendenti di mix e livello

Uscite cuffie di qualità di riferimento

• THD+N: <0.0006% (-104.4dB) @ 20dBu, 1kHz, ponderata A, carico da 300ohm
• Potenza in uscita (1kHz): 250mW x 2 @ 600 ohm, 650mW x 2 @ 220 ohm, 1.21W x 2 @ 100 ohm, 500mW x 2 @ 32 ohm
• Risposta in frequenza: 1dB, da <1Hz a >70kHz

rack 500 series a 8 slot ad alta corrente

• 250mA di corrente per slot, con 2A totali per tutti gli slot

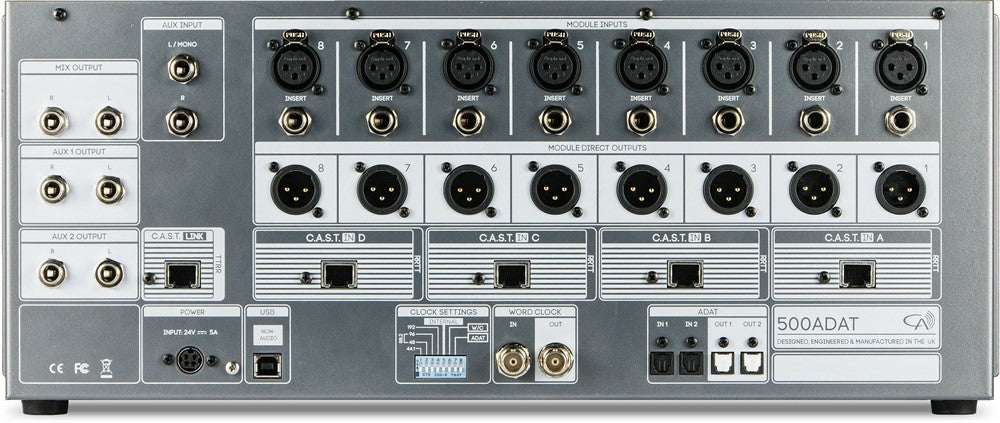

• Ingressi XLR, uscite di linea XLR e Insert TRS (pre-ADC) per ogni slot 500 series
• Opzioni di commutazione della sorgente del modulo per inviare segnali Analogici, USB o C.A.S.T. esterni attraverso i tuoi moduli 500 series preferiti
• Interruttori di bypass del modulo per ogni slot, che consentono di utilizzare 500ADAT senza moduli 500 series inseriti.

Compatibile con C.A.S.T.

• Porte C.A.S.T. per canale per spostare l’I/O analogico nello studio utilizzando box breakout C.A.S.T. passivi o attivi tramite Cat 5 schermato standard

Alimentatore esterno con blocco da 24v, 5a

• Alimentatore esterno per migliorare le prestazioni dell’audio audio analogico e la dissipazione del calore.

Progettato e sviluppato nel Regno Unito

• Ogni singolo 500R8 viene testato approfonditamente da un team di ingegneri dedicati per garantire affidabilità e uniformità.

Espansore ADAT 8-in/8-out che combina un rack 500 series con conversione AD/DA ad alte prestazioni e I/O ADAT, consentendo a qualsiasi tecnico di integrare il formato 500 series nel proprio studio utilizzando l’I/O ADAT libero sul retro di molte diffuse interfacce audio.

500ADAT è lo strumento perfetto per aumentare il numero di I/O di qualsiasi interfaccia audio dotata di ADAT.

È un espansore ADAT 8-in/8-out che combina un rack 500 series con conversione AD/DA ad alte prestazioni e I/O ADAT, consentendo a qualsiasi tecnico di integrare il formato 500 series nel proprio studio utilizzando l’I/O ADAT libero sul retro di molte diffuse interfacce audio.

500ADAT include elementi analogici essenziali che uniscono i flussi di lavoro digitali e analogici, come un mixer di somma analogico 8-in-2, un mixer artisti a latenza zero con 2 uscite cuffie di qualità di riferimento e una trasmissione ADAT & SMUXII/IV reale, per consentire il funzionamento a frequenze di campionamento fino a 192kHz

Il meglio del carattere analogico - grazie alla 500 series

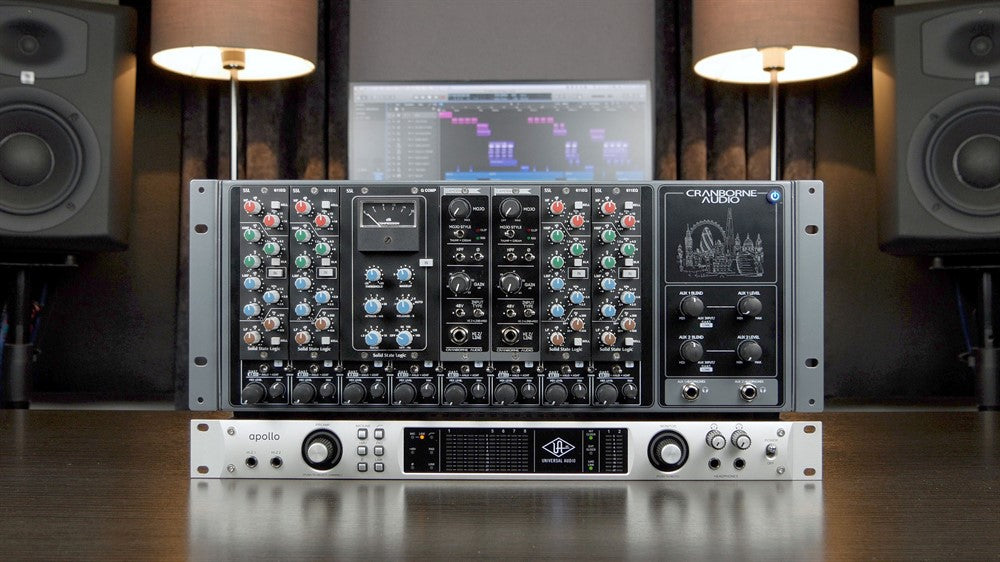

Sfruttando il vasto e sempre crescente mercato della 500 series, puoi configurare 500ADAT secondo i tuoi gusti in fatto di carattere analogico. Installando i tuoi moduli 500 series preferiti negli 8 slot 500 series disponibili, puoi creare il tuo front-end/stadio preamplificatore analogico definitivo, registrabile su più tracce direttamente nella tua DAW.

Riempi 500ADAT di preamplificatori vintage per registrare drums. Riempi 500ADAT di preamplificatori puliti e trasparenti per registrare archi. Riempi 500ADAT di moduli Preamp, EQ e Compressor per creare le tue strisce di canale analogiche custom. Le possibilità sono infinite e ogni 500ADAT è unico per il tuo sound.

L’integrazione dei moduli 500 series nel tuo flusso di lavoro non termina dopo la registrazione. Gli interruttori dedicati della sorgente del modulo per ciascuno slot 500 series consentono di inviare le uscite ADAT dalla tua interfaccia audio a 500ADAT, attraverso gli 8 moduli 500 series installati, e di nuovo alla tua interfaccia audio per la registrazione, con quel “mojo” analogico applicato. Considera 500ADAT come un banco di 8 Plug-in analogici esterni.

Per un approccio al mix più pratico e completamente analogico, 500ADAT include anche un mixer di somma analogico 8-in-2 ad ampio headroom, con controlli dedicati di livello e pan che puoi utilizzare per creare il tuo mix analogico ad ampio headroom prima di registrarlo nuovamente nella tua DAW tramite le uscite mix dedicate da 1/4” sul pannello posteriore.

Precisione digitale

Per catturare ogni minima sfumatura del tuo segnale analogico, 500ADAT offre una conversione AD/DA di qualità di riferimento con gamma dinamica di 121dB (ponderata A) e THD+N <0.00032% (@ -4dBFS, 1kHz, ponderata A), il tutto regolato dal clock interno di riferimento master di 500ADAT, con jitter <0.5 picosecondi. Puoi inoltre sincronizzare il clock della tua interfaccia audio al clock interno di 500ADAT per beneficiare del design a basso jitter di 500ADAT.

La combinazione di un clocking altamente preciso e a basso jitter con una conversione digitale ad alte prestazioni garantisce che ogni minima parte del carattere analogico venga catturata con il massimo dettaglio, senza artefatti digitali indesiderati derivanti dal processo di conversione e con un’ampia gamma dinamica grazie al design analogico ad ampio headroom e al basso rumore di fondo di 500ADAT.

Interfaccia ADAT 8-in/8-out

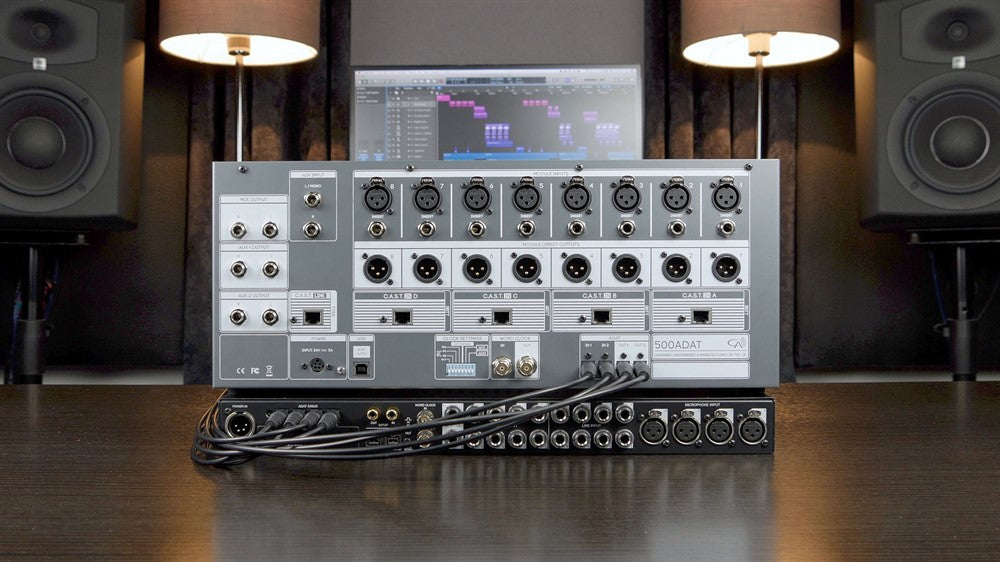

ADAT è uno dei protocolli di interfacciamento più diffusi nel settore audio, collaudato e testato, tuttavia spesso rimane inutilizzato e sottoutilizzato da molti tecnici e produttori audio. Quasi tutte le principali interfacce audio sul mercato dispongono di una coppia di porte ADAT lightpipe: collega semplicemente 500ADAT a queste porte e potrai ampliare le possibilità del tuo studio.

Grazie ai propri convertitori e all’utilizzo di ADAT per trasportare l’audio da e verso il formato 500 series, 500ADAT elimina il groviglio di cavi analogici tra il tuo rack e l’interfaccia, evitando al contempo il problema dei livelli operativi analogici non corrispondenti tra gli ingressi dell’interfaccia e le uscite dei moduli 500 series. 500ADAT è compatibile con qualsiasi sessione da 44.1kHz a 192kHz e può offrire un’espansione I/O di 8 canali da 44.1kHz a 96kHz o di 4 canali a 176.4/192kHz.

Mixer di somma

La somma analogica può conferire al tuo mix quel tocco finale di carattere analogico necessario per ottenere risultati sonori professionali e rifiniti. Ciò che rende così special il mixer di somma a 8-in-2 canali di 500ADAT è il fatto che si trova dopo gli 8 slot 500 series, consentendoti di inserire moduli di saturazione o di sottile “bus-compression” e creare un mix stereo utilizzando i controlli analogici dedicati di livello e pan di 500ADAT sotto ciascun modulo. Il mixer di somma di 500ADAT dispone inoltre di un’uscita di linea dedicata che può essere utilizzata per inviare il tuo mix stereo all’interfaccia audio per la registrazione.

Mixer artisti a latenza zero

500ADAT abbandona i macchinosi mixer "virtuali" software e ti restituisce il controllo diretto del mix. Utilizzando il mixer di somma analogico ad ampio headroom di 500R8, puoi creare mix completamente analogici a latenza zero di sorgenti dal vivo, da combinare con l’ingresso Aux e inviare direttamente ai musicisti durante la registrazione tramite C.A.S.T. o le uscite cuffie locali.

Dotato di CAST

C.A.S.T. significa Cat 5 Analogue Snake Transport e consente una gestione dei cavi in studio economica e organizzata. C.A.S.T. riutilizza cavi di rete Cat5 schermati standard per trasportare 4 canali di audio analogico bilanciato attraverso un singolo cavo.

500ADAT dispone di 4 porte C.A.S.T. IN che consentono di collegare box breakout compatibili con C.A.S.T. (come Cranborne Audio N22 e N22H) a 500ADAT e spostare l’I/O analogico ovunque sia necessario nello studio.

Collega le sorgenti microfoniche/di linea al box breakout C.A.S.T. e il segnale viaggerà attraverso il cavo Cat 5 direttamente nei moduli installati in 500ADAT. Allo stesso tempo, il mix analogico creato su 500ADAT viene inviato attraverso lo stesso cavo al box breakout collegato. Ciò consente una connettività audio analogica continua tra la control room, la sala live, la cabina vocale o la camera da letto accanto!

C.A.S.T. è analogico al 100% e non richiede alcuna configurazione per funzionare. Può operare facilmente a distanze fino a 100m utilizzando cavi Cat 6e o Cat 7, e un’infrastruttura completa di cablaggio Cat 5 per lo studio costa una frazione rispetto a un multicore analogico. Nessuna configurazione. Nessuna latenza. Nessun problema. E suona alla grande.

Progettato e sviluppato nel Regno Unito

Per garantire che ogni prodotto che porta il nome Cranborne Audio sia all’altezza degli ambienti di studio grandi o piccoli, tutti i 500ADAT sono progettati e sviluppati nel Regno Unito sotto l’attenta supervisione dell’azienda. 500ADAT viene assemblato con cura da personale qualificato, con un’attenzione estrema ai dettagli, e ogni prodotto viene testato accuratamente da un tecnico esperto prima della spedizione verso destinazioni in tutto il mondo.
