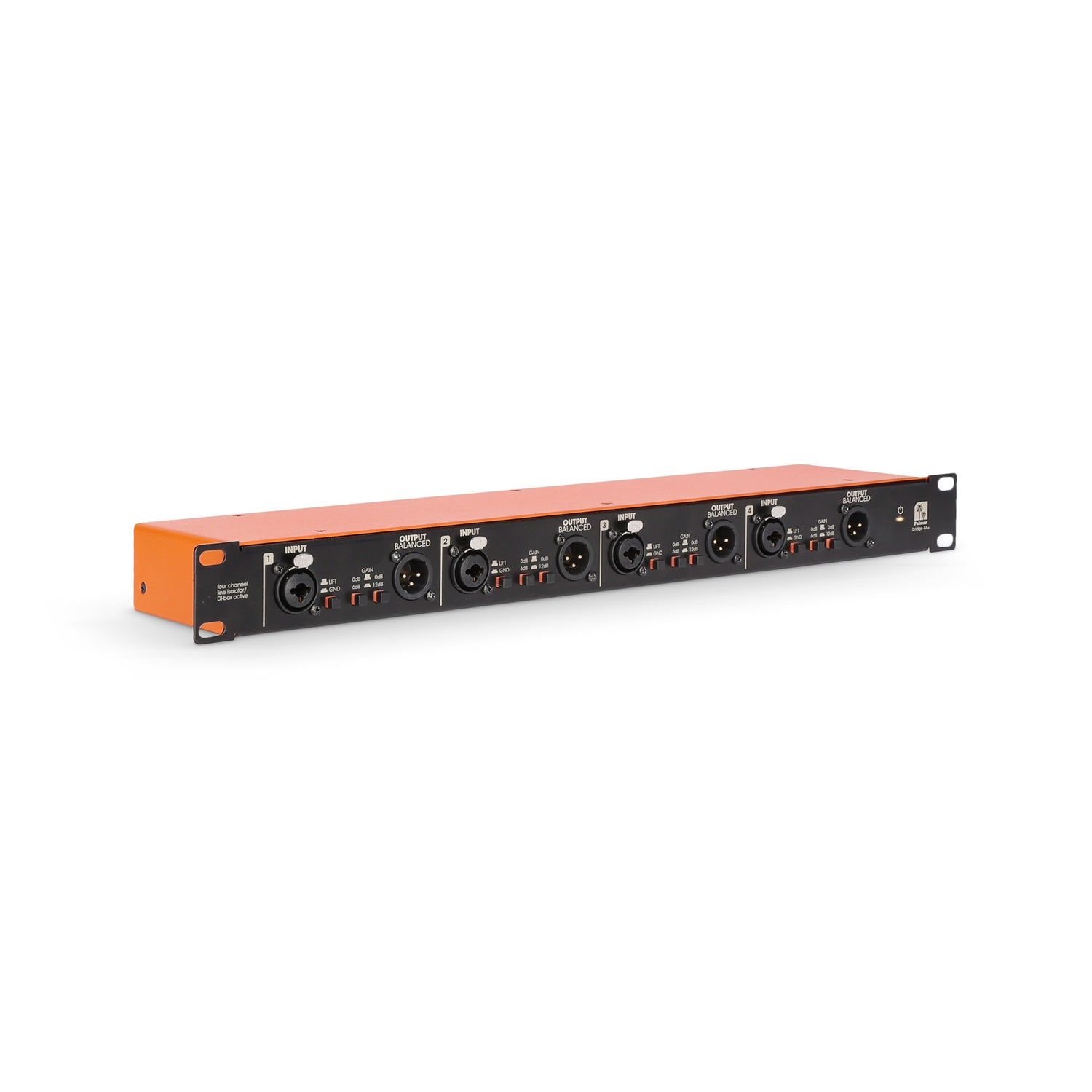

Palmer BRIDGE 4A+ - 19" DI-boks / linjeisoleringsboks, 4 kanaler, aktiv
IVA incl. • B2B esente IVA
Descrizione
Descrizione

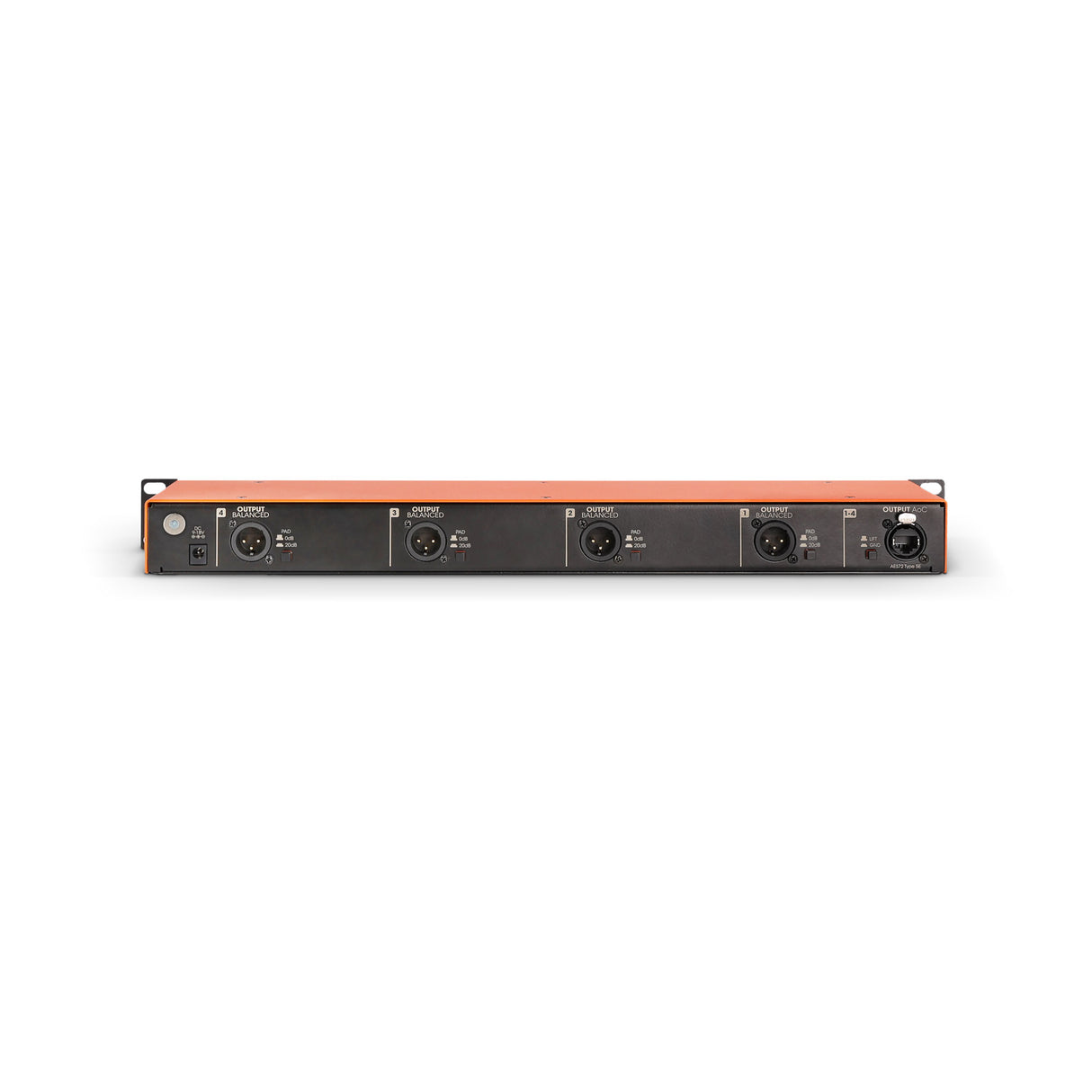

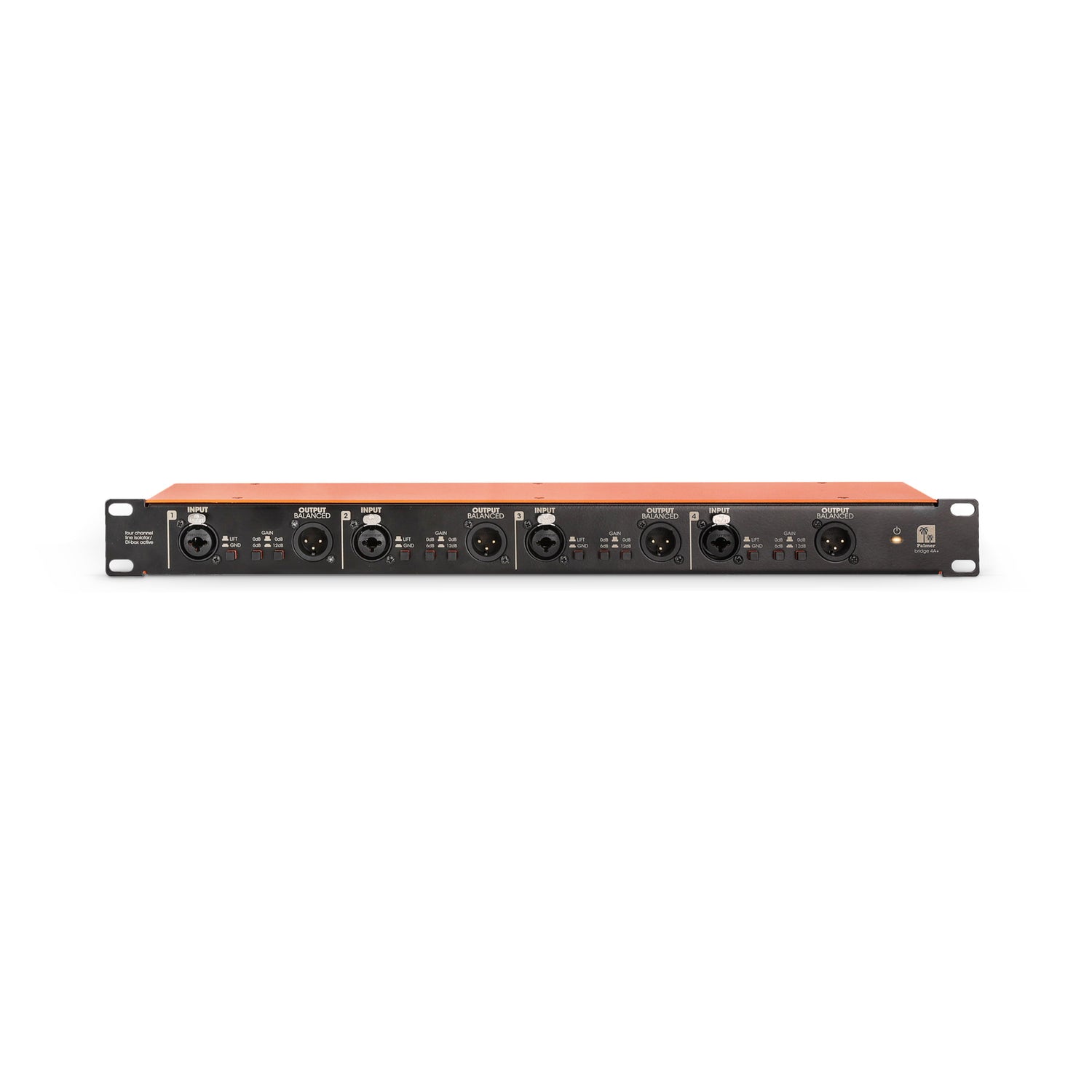

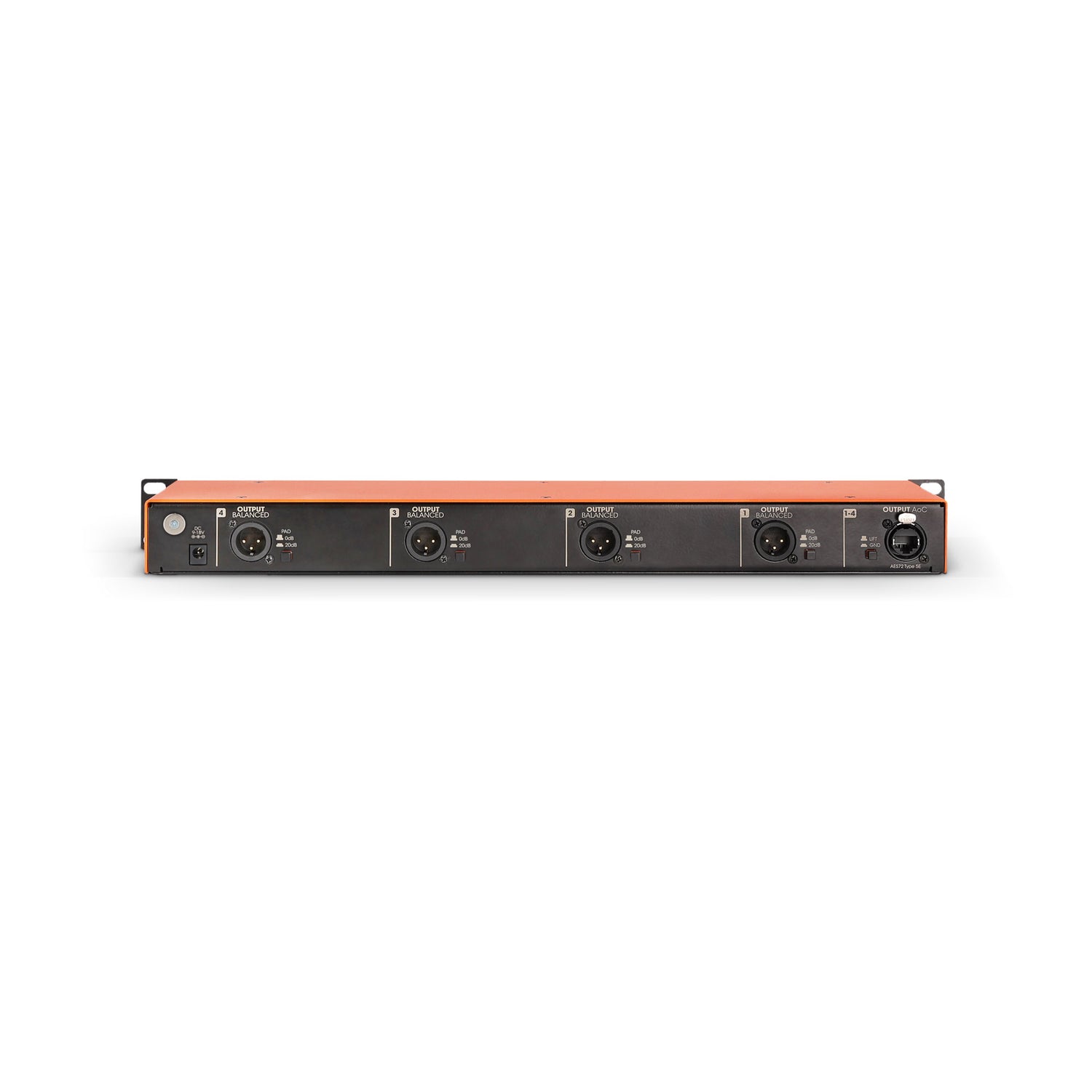

BRIDGE 4A+ er en multifunktionel enhed: hver af de fire kanaler kan bruges uafhængigt som en aktiv DI-boks, en line-isolationsboks eller en booster. Input-combo-stikket accepterer ubalancerede og balancerede signaler. Udgangene er udformet som to transformerbalancerede XLR-stik pr. kanal (ét på fronten og ét på bagsiden).
Den galvaniske isolation via transformer eliminerer brumsløjfer, og ground lift-kontakten kan også bruges til at eliminere støj og interferens, der opstår med allerede balancerede indgangssignaler. Palmer BRIDGE 4A+ eliminerer pålideligt enhver brum – og ved tilslutning af ubalanceret udstyr bliver signalet også balanceret.
Om nødvendigt kan signalniveauet hæves i tre trin med 6 dB, 12 dB eller 18 dB. Audio over Cat-udgangen gør det muligt at føre signalerne fra alle 4 kanaler via ét enkelt Cat-kabel. Det sparer materiale, plads og tid.

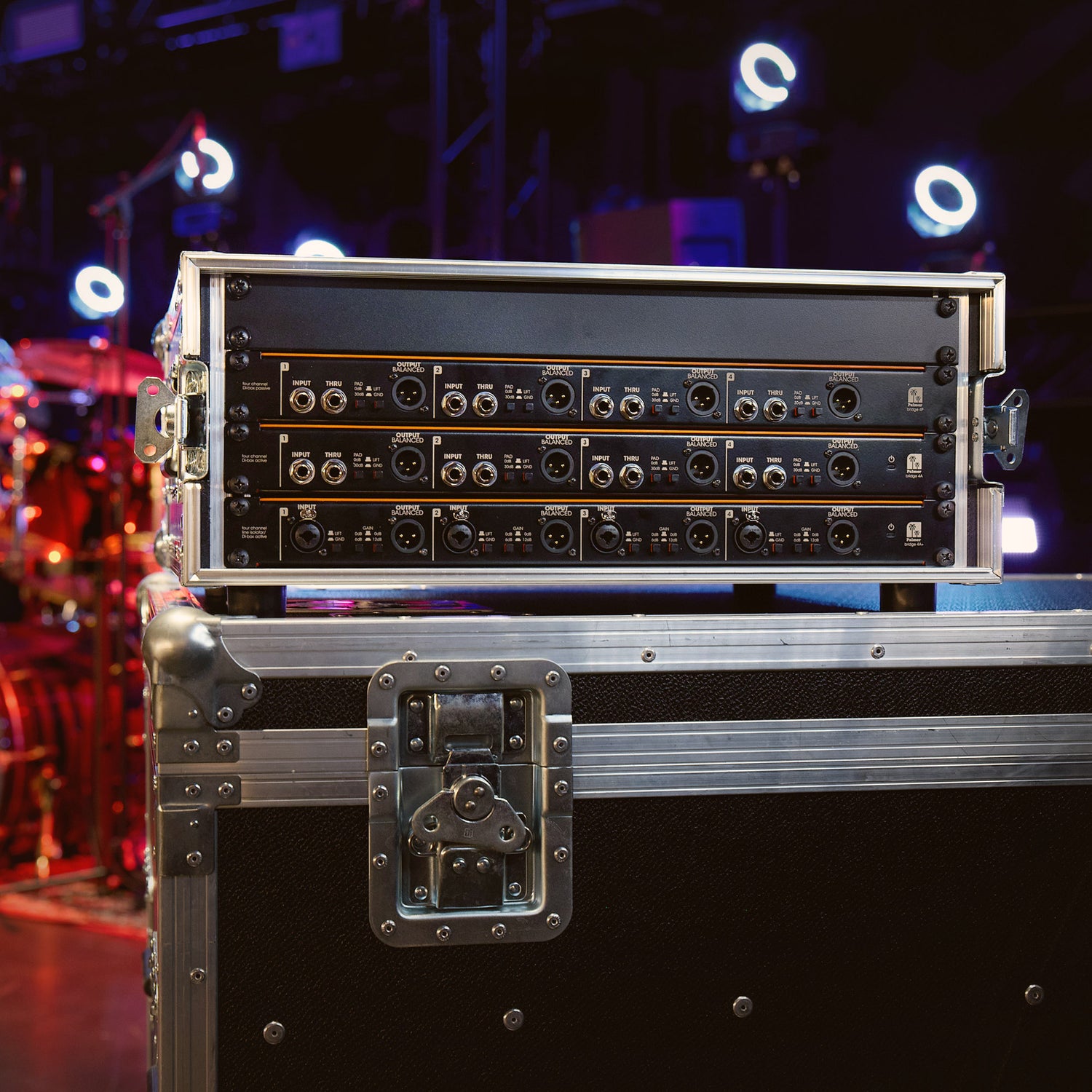

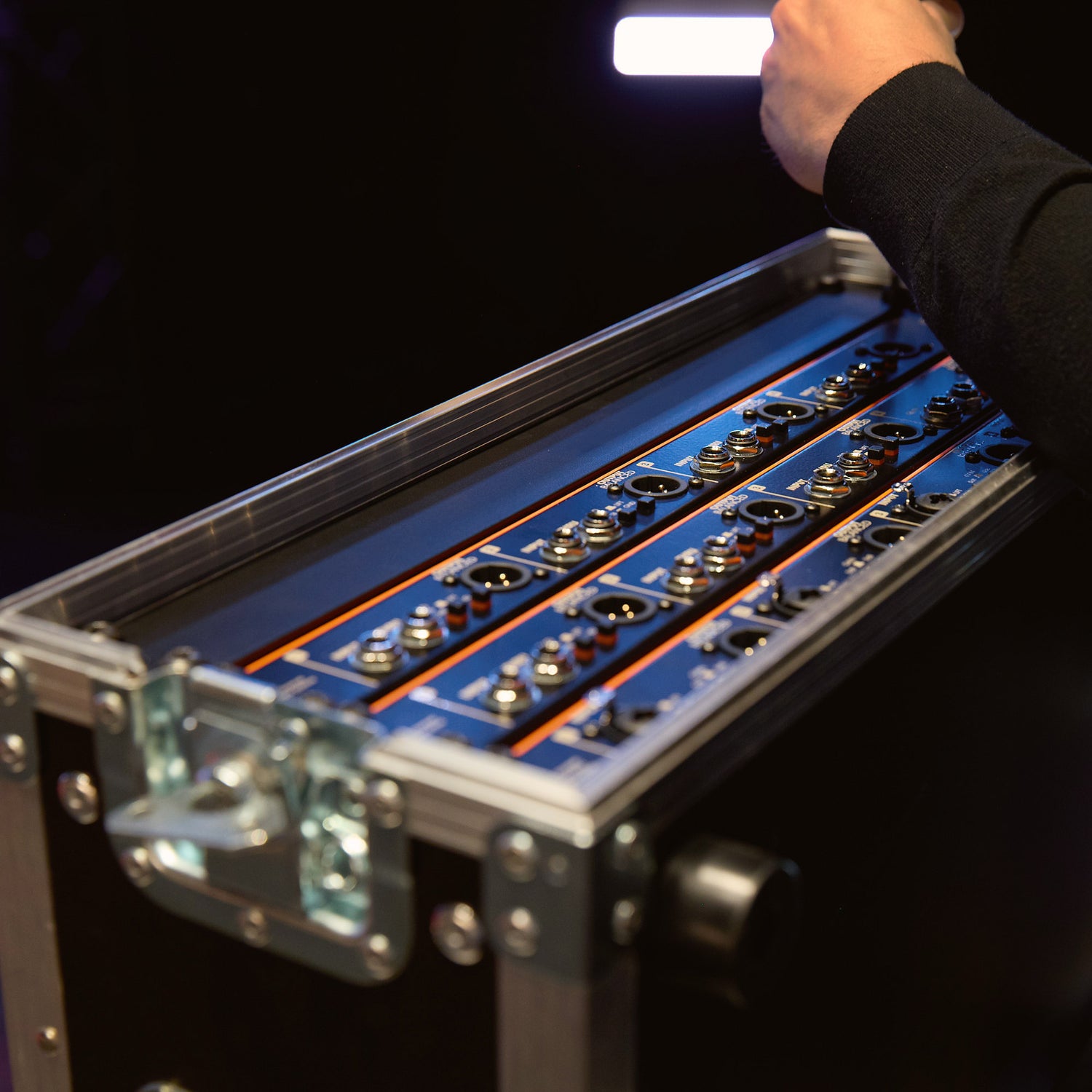

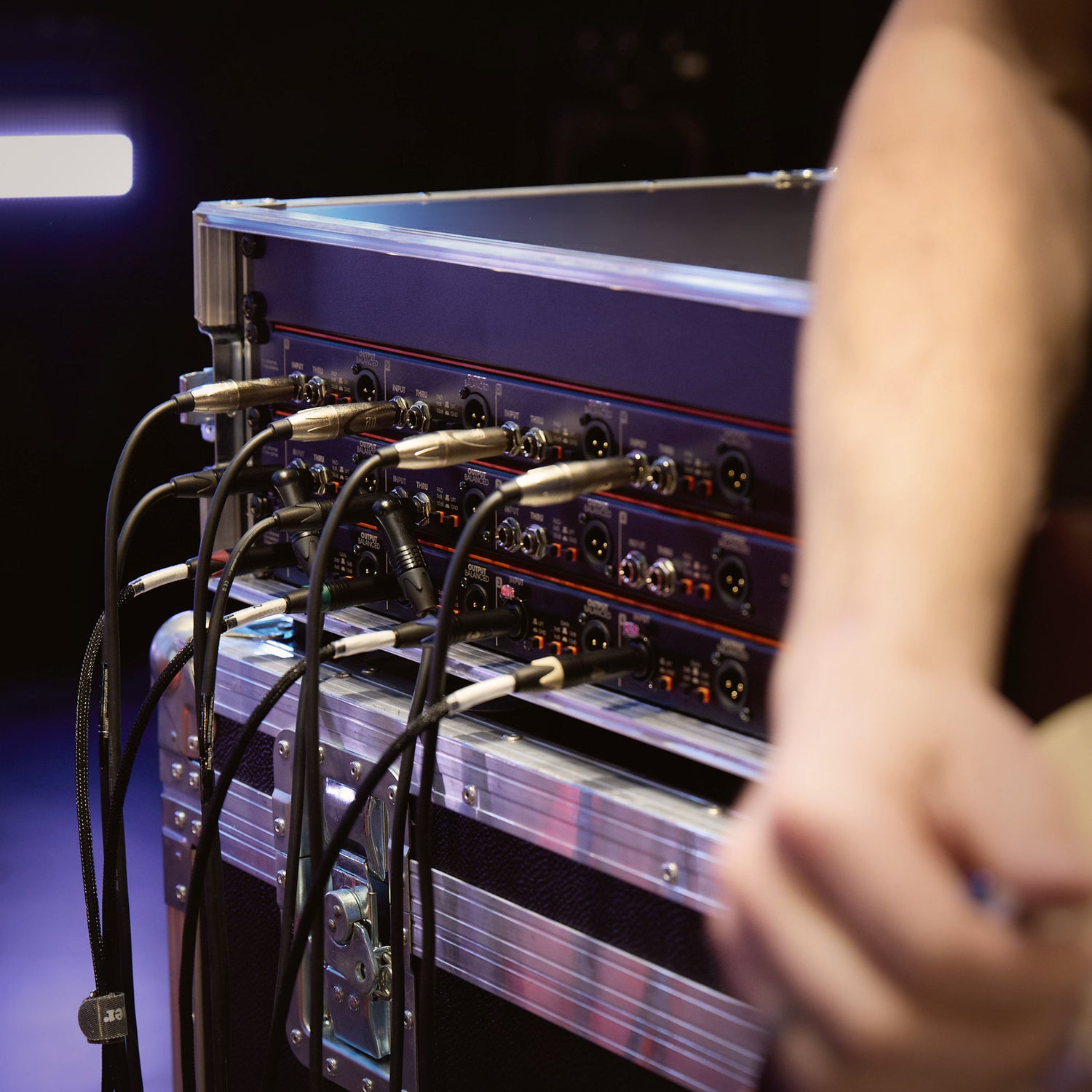

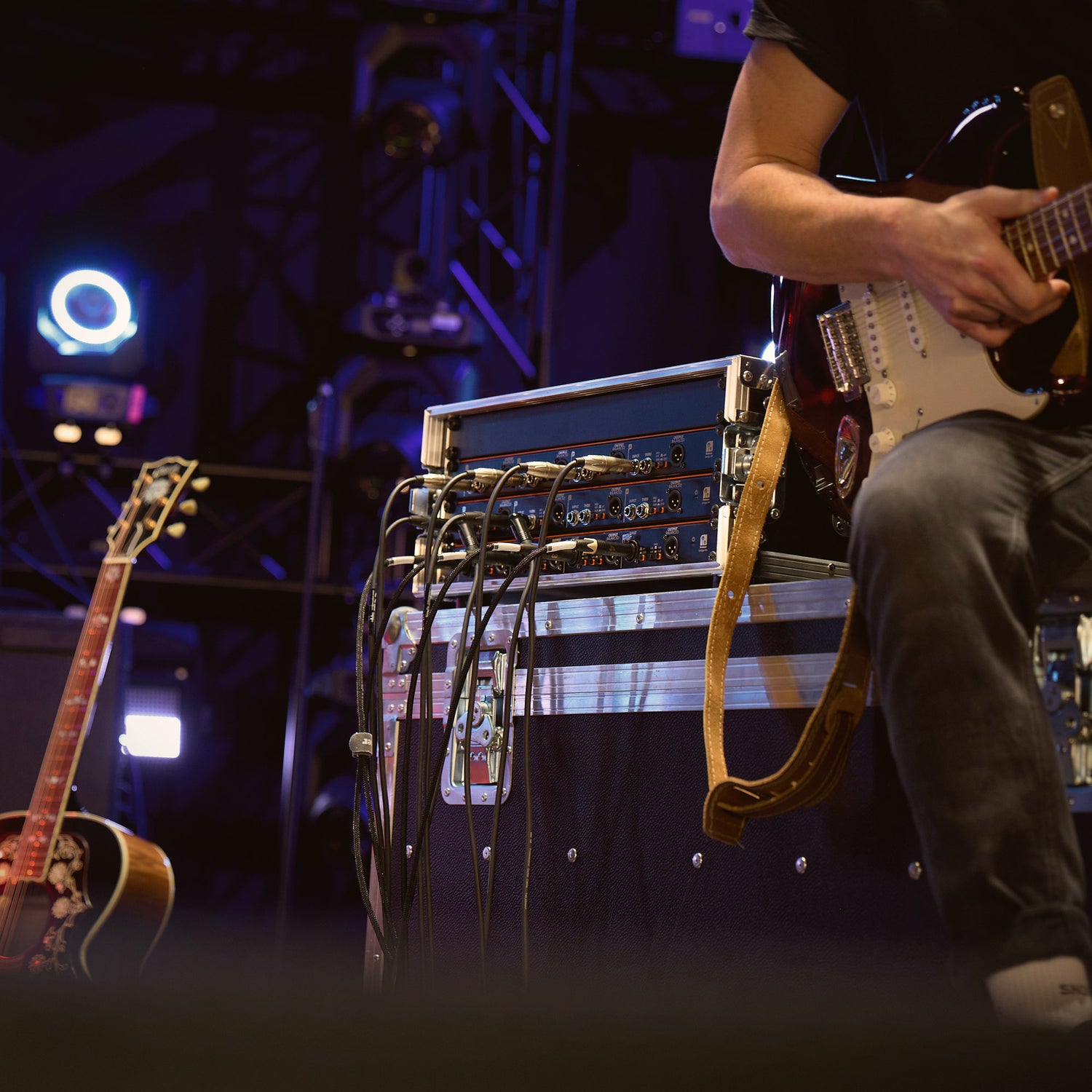

BRIDGE 4A+ line-isolationsboksen er en universel problemløser til eliminering af jordsløjfer. Uanset om det er derhjemme, ved forelæsninger, i øvelokalet, på scenen, i klubber eller ved store arrangementer – sikrer Palmer BRIDGE 4A+ en ren lyd uden interferens overalt.
Specifiche tecniche
Specifiche tecniche
- For connecting devices with unbalanced or balanced outputs to PA systems
- Reliably eliminates ground loop hum thanks to galvanic transformer isolation
- Combo inputs, can be used with XLR connectors or 1/4" jacks
- 2 balanced XLR outputs per channel
- Audio over Cat output (AES72 Type 5e) for forwarding all signals via a single Cat cable
- Ground-lift switch for each output

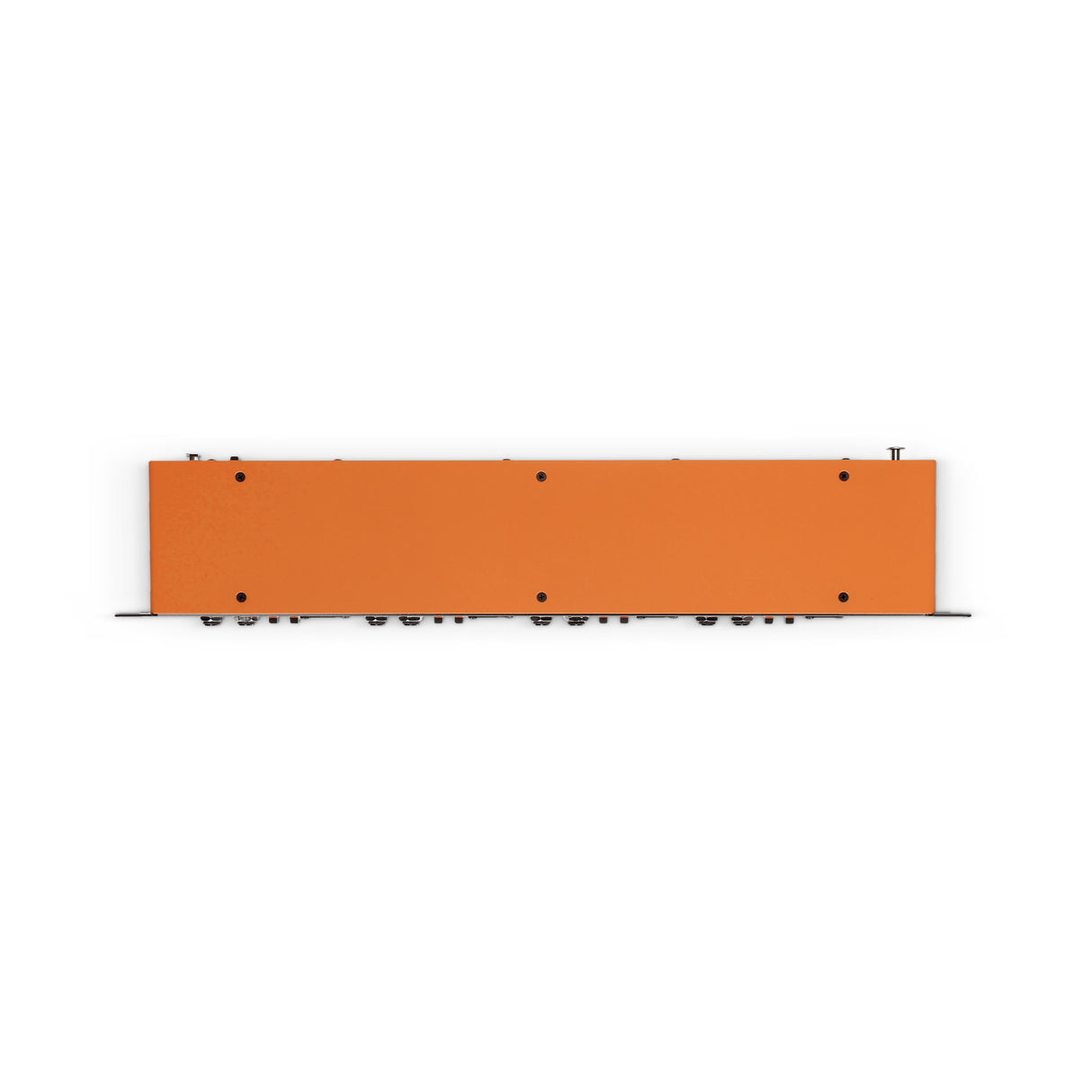

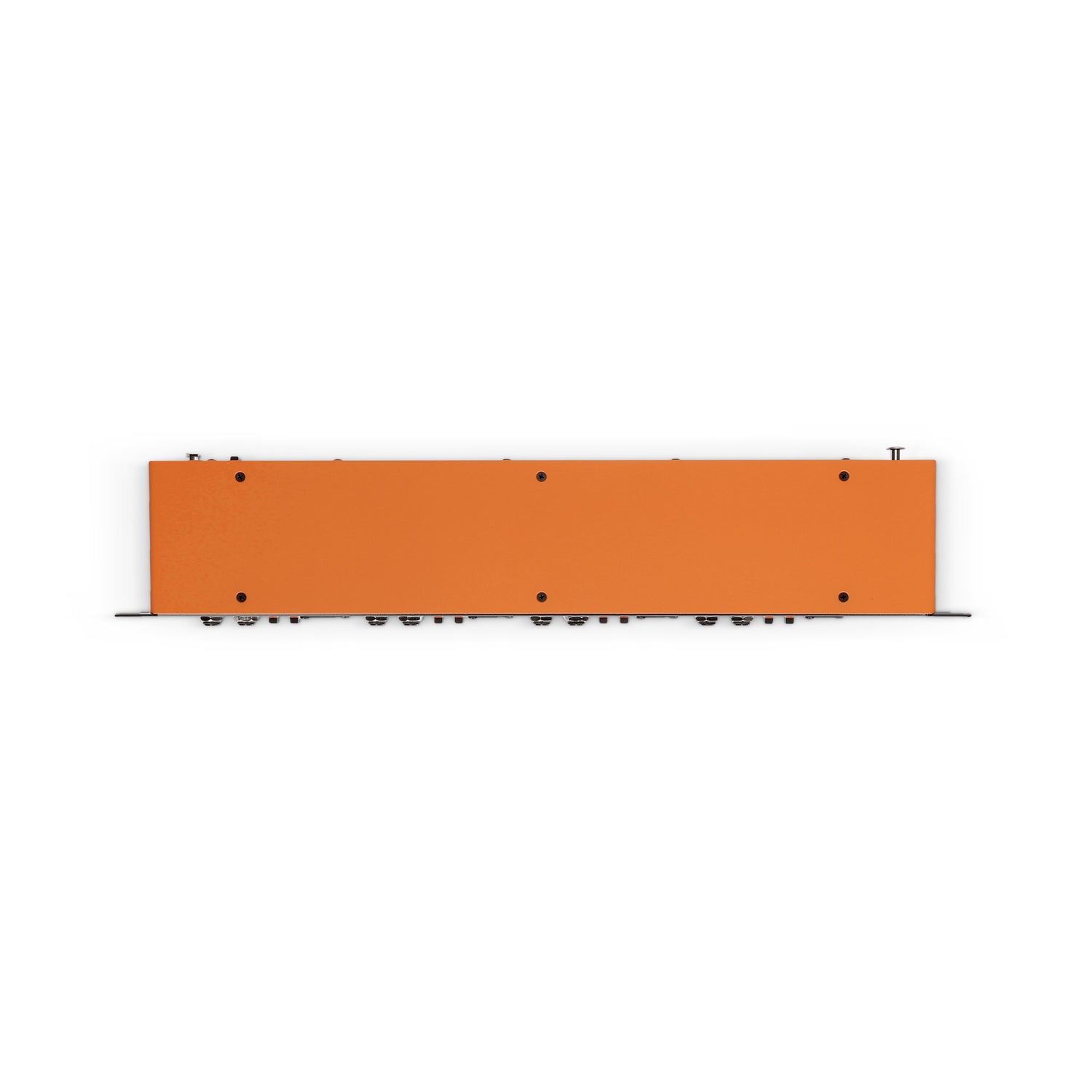

- Solid 19" housing, 1U
- Power supply: 9-18V DC, center negative
- Engineered in Germany
General data
| Product type | DI boxes |
| Product type | Line isolators |
| Type | active |
| Transformer isolated | yes |
| Channels | 4 |
| Inputs | 4 |
| input type | balanced/ unbalanced |
| Input connectors | 6.3 mm jack |
| Input connectors | XLR |
| Number of outputs | 4 (+ 4 parallel XLR outs + AoC) |
| THRU outputs/channel | 0 |
| Output type | balanced |
| Output connectors | RJ45 |
| Output connectors | XLR |
| Output attenuation (PAD) | 0 dB / 20 dB |
| Cabinet material | sheet steel |
| Width | 482 mm |
| Width | 19 " |
| Depth | 90 mm |
| Height | 44 mm |
| Height | 1 U |
| Weight | 2.1 kg |
| Ground lift switch | yes |
| Operating voltage | 9 V - 18 V |
| Power consumption | 2 W |
| Additional Features | 6/12/18 dB gain |
| Additional Features | AoC output with ground lift |
| Additional Features | power LED |
| Ambient temperature during operation | -20 - 70 °C |
| Relative Humidity | < 80% (non-condensing) |
| Accessories (included) | external power supply PW9V |
Audio
| Max. input level (< 1% THD, 20 Hz) | +10 dBu |
| Max. input level (< 1% THD, 1 kHz) | +16 dBu |
| Max. output level (<1% THD, 20 Hz - 20kHz) | +7 dBu |
| Frequency response (±0,2 dB, relative 1 kHz) | 20 Hz - 20 kHz |
| Input impedance (1 kHz) | 20 kOhm |
| Output impedance (1 kHz) | 84 Ohm(s) |
| THD + N (30 Hz, +4 dBu, unity, unweighted) | < 0.0023% |
| THD + N (1 kHz, +4 dBu, unity, unweighted) | < 0.0009% |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) | < 0.0018% |
| SNR (+4 dBu, 22 kHz BW, unity, unweighted) | 105 dB |
| Transformer ratio | 10 : 1 |
