ProCab Cavo di rete CAT7 S/FTP 305 m

ProCab CCT70S cavo di installazione CAT7 S/FTP 305m

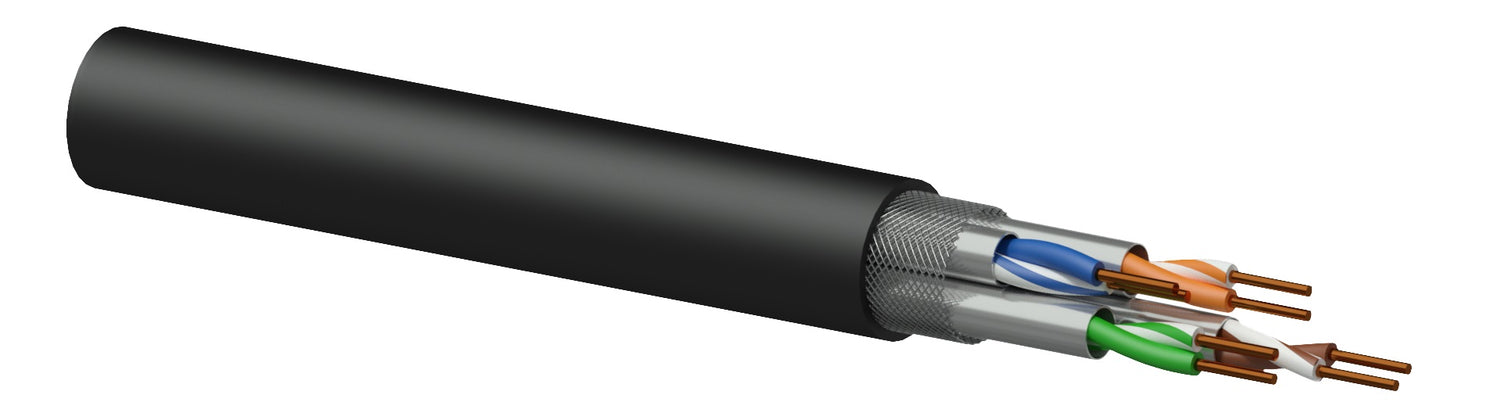

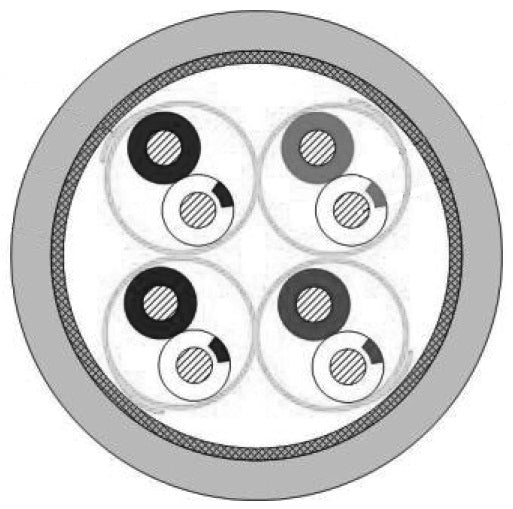

CCT70S è un cavo di installazione e di rete CAT7 dotato di guaina esterna Flamoflex™. Flamoflex™ è un cavo ignifugo conforme agli standard IEC 60332-1. La sezione del conduttore è composta da 4 coppie di conduttori solidi da 23 AWG, ciascuno schermato individualmente da una pellicola di alluminio, mentre l’intera sezione è circondata da una schermatura intrecciata. La doppia schermatura offre un migliore crosstalk e un rumore ridotto, con conseguente maggiore larghezza di banda e migliore immunità al rumore e alle interferenze provenienti da dispositivi esterni. CCT70S supporta 10Base-T, 100Base-TX e 1000Base-T gigabit. Supporta inoltre Dante, Cobranet, Ethersound, HDbaseT e altri protocolli di rete AV.

Tipo di cavo : cavo di rete CAT7 S/FTP
Conduttore interno : BC 1 x 0.566 mm
Sezione del conduttore interno : 0.25 mm²
Isolamento : PE espanso
Numero di conduttori : 8 (4 coppie)
Schermatura : pellicola complessiva in alluminio, treccia complessiva in rame stagnato
Guaina esterna : NHFR
Dimensioni della guaina esterna : Ø 7.1 mm
American Wire Gauge : 23 AWG

Caratteristiche fisiche

Tipo di cavo S/FTP CAT7 cavo di rete
Materiale del conduttore interno BC 1 x 0.566 mm (Ø) (OFC)
Sezione 0.25 mm²
American Wire Gauge 23 AWG
Numero di conduttori 8 (4 coppie)
Colori dell’isolamento Verde / White & Verde ; Blu / White & Blu ; Arancione / White & Arancione ; Marrone / White & Marrone
Cordatura del conduttore Lunghezza di posa ≤ 30 mm
Schermatura Pellicola di alluminio Al-mylar, copertura 100% - sovrapposizione 25%
Materiale dell’isolamento audio FPE 1.3 mm (Ø)
Separatore Nessuno
Nessuno
Schermatura complessiva Treccia TC 10 x 8 x 0.08 mm (Ø) (OFC)
Materiale della guaina esterna NHFR 7.1 mm (Ø)
Colori Black

Caratteristiche elettriche

Rigidità dielettrica 1.5 (KV / 1 min. DC)
Ritardo / skew massimo 5 (ns / 100 m)
Tensione nominale 300 V
Velocità nominale di propagazione 74 %
Impedenza caratteristica 100 Ω ± 15 Ω
Resistenza DC massima del conduttore 95 (Ω / Km)
Resistenza DC sbilanciata 2 %
Capacità mutua nominale ≤ 5.6 (nF / 100 m)
Sbilanciamento della capacità coppia-terra ≤ 160 (nF / 100 m)
