Tascam CG-1800 master word clock

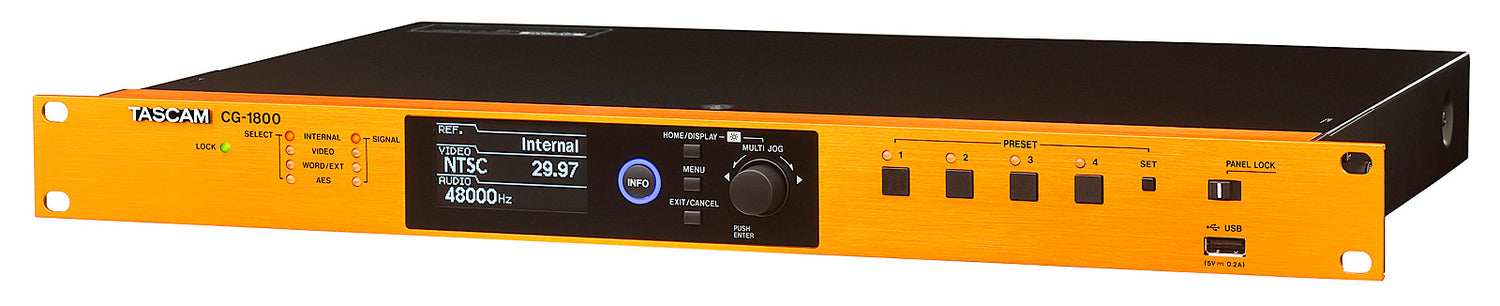

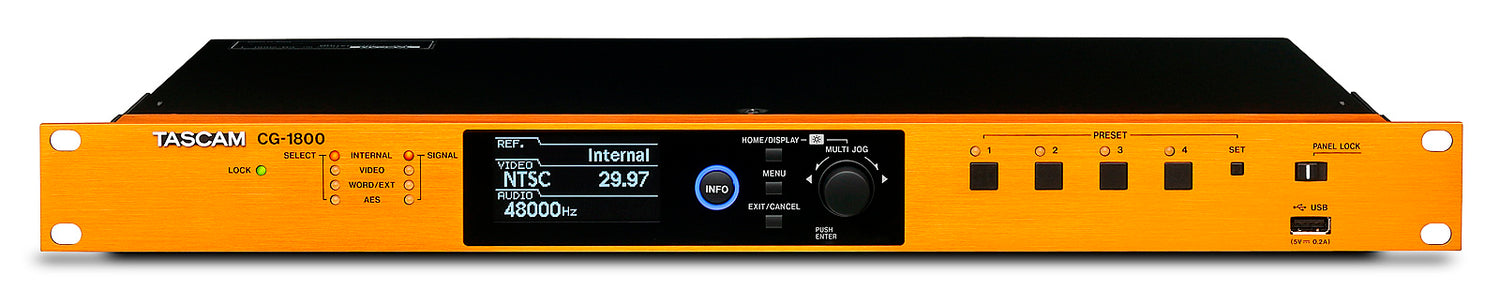

Tascam CG-1800 Word Clock Master

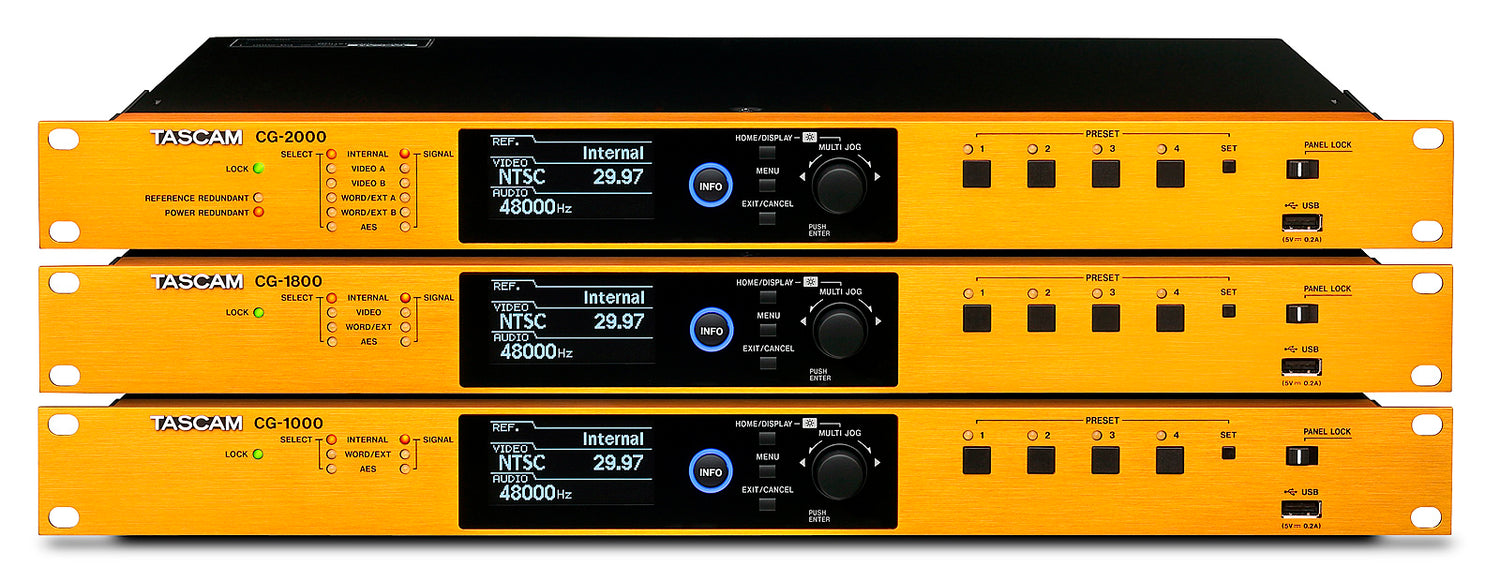

I generatori master-clock della serie CG sono basati su un oscillatore al quarzo ad alta precisione, gestione del jitter e relocking impeccabile per una precisione ultra-high del clock. CG-2000 è progettato per il broadcasting e la post-produzione, CG-1800 è destinato a sistemi di sincronizzazione video/audio piccoli e grandi, mentre CG-1000 è pensato per studi di registrazione, audio dal vivo e musicisti professionisti. L’oscillatore al quarzo è il cuore del generatore di clock. Ogni modello offre un OCXO (oven-controlled crystal oscillator), che garantisce alta precisione e non viene influenzato dalla temperatura ambiente. Con una frequenza di clock di 0,01 ppm*1, superiore a quella di un TCXO (temperature-compensated crystal oscillator), queste unità sono perfette per creare sistemi di sincronizzazione ad alta precisione, con una stabilità della frequenza di word-output pari a ±0,005 ppm o inferiore al giorno. Ogni modello è dotato di un connettore di ingresso che supporta un segnale da 10-MHz. Ciò consente di collegarlo a un clock al rubidio o a un clock GPS, per ottenere una precisione ancora maggiore.

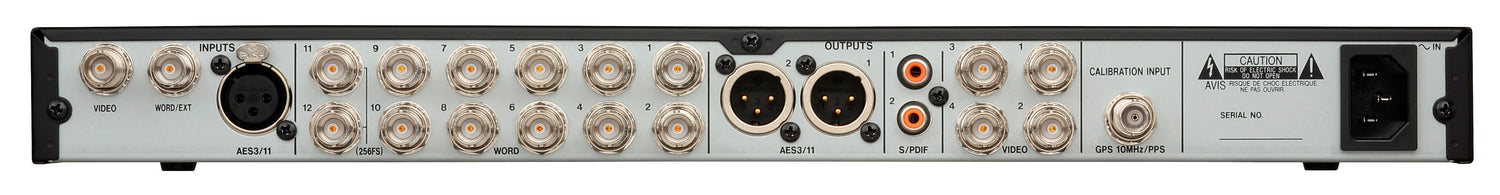

Ingressi e uscite

INGRESSO VIDEO
Connettore BNC
Livello di ingresso 0.5–2.0 Vp-p
L’impedenza di ingresso di 75 Ohm può essere attivata/disattivata nel menu
Formato di ingresso
Video SD black burst NTSC (RS-170A), PAL (ITU-R624)
Video SD composite sync NTSC B/W (RS-170)
Video HD tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Deviazione di frequenza consentita ±10 ppm

INGRESSI WORD/EXT
Connettore BNC
Livello di ingresso 0.5–5.0 Vp-p
L’impedenza di ingresso 75/50 Ohm può essere impostata su 75/50/OFF nel menu
Frequenze supportate
WORD CLOCK 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN supportato solo quando è selezionato 48/96/192 kHz
ATOM 10.0 MHz
GPS 10.0 MHz
Deviazione di frequenza consentita ±10 ppm

INGRESSO AES3/11
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Livello di ingresso 0.2–10 Vp-p
Impedenza di ingresso 110 Ohm
Formato AES11-2003, AES3-2003, IEC60958-4
Frequenze supportate 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN supportato solo quando è selezionato 48/96/192 kHz
Deviazione di frequenza consentita ±10 ppm

INGRESSO CALIBRAZIONE
Connettore BNC
Livello di ingresso 0.5–5.0 Vp-p
L’impedenza di ingresso di 50 Ohm può essere attivata/disattivata nel menu
Frequenze supportate
ATOM 10.0 MHz
GPS 10.0 MHz, PPS

USCITE VIDEO
Connettore BNC
Impedenza di uscita 75 Ohm
Formato di uscita
Video SD black burst NTSC (RS-170A), PAL (ITU-R624)
Video SD composite sync NTSC B/W (RS-170)
Video HD tri-level
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

USCITE WORD
Connettore BNC
Livello di uscita 1.0–3.5 Vp-p regolabile nel menu con incrementi di 0.5V
Impedenza di uscita 75 Ohm
Frequenze supportate
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, collegamento solo 11/12)
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN supportato solo quando è selezionato 48/96/192 kHz

USCITE AES3/11
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Livello di uscita 2.5 Vp-p
Impedenza di uscita 110 Ohm
Formato AES11-2003, AES3-2003, IEC60958-4
Frequenze supportate 32/44.1/48/88.2/96/176.4/192 kHz

USCITE S/PDIF
Connettore RCA
Livello di uscita 0.5 Vpp
Impedenza di uscita 75 Ohm
Formato IEC 60958-3 (SPDIF)
Frequenze supportate 32/44.1/48/88.2/96/176.4/192 kHz
±4/±0.1/0.0/+0.1/+4% PULL UP/DOWN supportato solo quando è selezionato 48/96/192 kHz

USCITA ALLARME (solo CG-2000)
Connettore Euroblock a 6 pin
Formato di uscita Open collector
Impedenza di uscita 10 Ohm
Rigidità dielettrica 20 V
Corrente di uscita massima 50 mA

Oscillatore interno
OCXO (oven-controlled crystal oscillator)
Deviazione di frequenza consentita ±0.01 ppm (valore regolato alla nuova uscita dalla fabbrica)
Caratteristiche della frequenza in funzione della temperatura ±0.05 ppm (0 fino a 40 ºC)
Stabilità della frequenza a lungo termine ±0.005 ppm (giornaliera)
±0.5 ppm (annuale)

Alimentazione e altre specifiche
Alimentazione 100–240 V
Consumo CG-2000 14 W, CG-1800 11.5 W, CG-1000 10 W
Dimensioni esterne (L x A x P) 483 mm x 44 mm x 310 mm
Peso CG-2000 3.3 kg, CG-1800 3.2 kg, CG-1000 3.1 kg
Intervallo di temperatura operativa 0–40 °C
