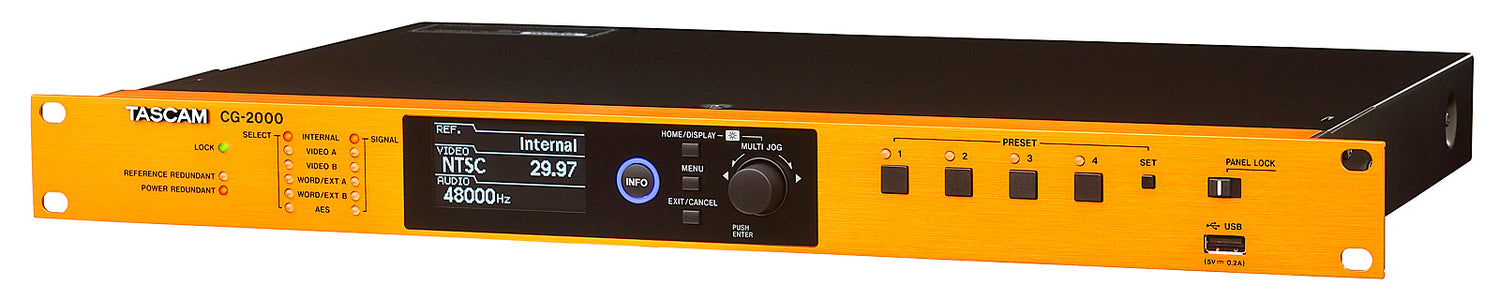

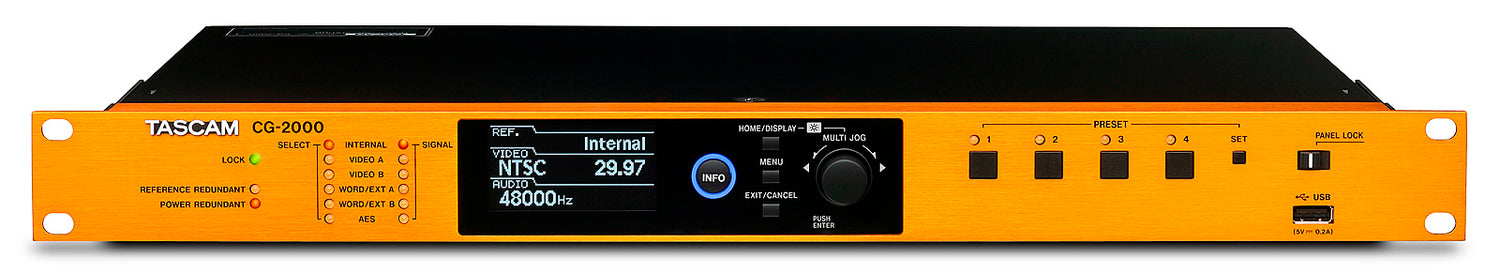

Tascam CG-2000 master word clock

Tascam CG-2000 word clock master

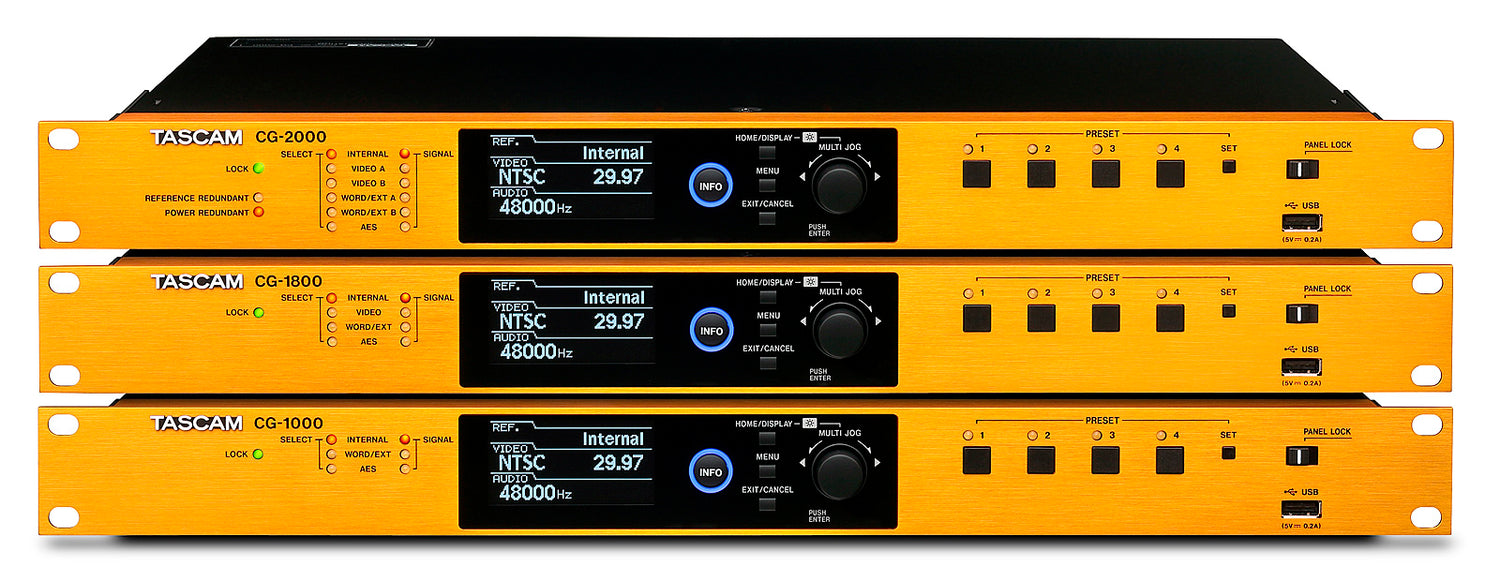

I master-clock-generatorerne i CG-serien er baseret på en højpræcisions-krystaloscillator, jitter-management og fejlfri relocking for ultra-høj clock-præcision. CG-2000 er designet til broadcasting og postproduktion, CG-1800 til både små og store video/audio-synkroniseringssystemer, og CG-1000 til recording-studier, live-lyd og professionelle musikere. Krystaloscillatoren er hjertet i clock-generatoren. Hver model tilbyder en OCXO (oven-controlled crystal oscillator), som giver høj præcision og ikke påvirkes af omgivelsernes temperatur. Med en clock-frekvens på 0,01 ppm, som overgår TCXO (temperature-compensated crystal oscillator), er disse enheder perfekte til at skabe synkroniseringssystemer med høj præcision, med en word-output-frekvensstabilitet på ±0,005 ppm eller mindre pr. dag. Hver model er udstyret med et input-stik, der understøtter et 10-MHz-signal. Det gør det muligt at forbinde dem til en rubidium-clock eller en GPS-clock, som giver endnu højere præcision.

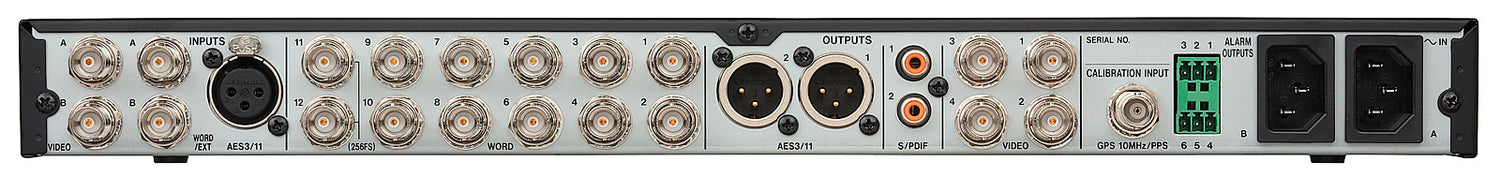

Input og output

VIDEO-INPUT
BNC-stik
Inputniveau
0.5-2.0 Vp-p
Inputimpedans
75 ohm (kan slås til/fra i menuen)
Inputformat
SD-video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD-video composite sync: NTSC B/W (RS-170)
HD-video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)
Tilladt frekvensafvigelse
±10 ppm

WORD/EXT-INPUTS
BNC-stik
Inputniveau
0.5-5.0 Vp-p
Inputimpedans
75/50 ohm (kan indstilles til 75/50/AF i menuen)
Understøttede frekvenser
WORD CLOCK: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun, når 48/96/192 kHz er valgt)
ATOM: 10.0 MHz
GPS: 10.0 MHz
Tilladt frekvensafvigelse
±10 ppm

AES3/11-INPUT
XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Inputniveau
0.2-10 Vp-p
Inputimpedans
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Understøttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun, når 48/96/192 kHz er valgt)
Tilladt frekvensafvigelse
±10 ppm

KALIBRERINGS-INPUT
BNC-stik
Inputniveau
0.5-5.0 Vp-p
Inputimpedans
50 ohm (kan slås til/fra i menuen)
Understøttede frekvenser
ATOM: 10.0 MHz
GPS: 10.0 MHz, PPS

VIDEO-OUTPUTS
BNC-stik
Outputimpedans
75 ohm
Outputformat
SD-video black burst: NTSC (RS-170A), PAL (ITU-R624)
SD-video composite sync: NTSC B/W (RS-170)
HD-video tri-level:
720p/50/59.94/60 (SMPTE 296M)
1080p/23.976/24/25/29.97/30/50/59.94/60 (SMPTE 274M)
1080i/23.976/24/25/29.97/30 (SMPTE 274M)
1080PsF/23.976/24/25/29.97/30 (SMPTE RP211)

WORD-OUTPUTS
BNC-stik
Outputniveau
1.0-3.5 Vp-p (kan indstilles i trin på 0.5V i menuen)
Outputimpedans
75 ohm
Understøttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz
11.2896/12.288 MHz (Super Clock, kun stik 11/12)
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun, når 48/96/192 kHz er valgt)

AES3/11-OUTPUTS
XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Outputniveau
2.5 Vp-p
Outputimpedans
110 ohm
Format
AES11-2003, AES3-2003, IEC60958-4
Understøttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz

S/PDIF-OUTPUTS
RCA-stik
Outputniveau
0.5 Vpp
Outputimpedans
75 ohm
Format
IEC 60958-3 (SPDIF)
Understøttede frekvenser
32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun, når 48/96/192 kHz er valgt)

ALARM-OUTPUT (kun CG-2000)
6-polet Euroblock-stik
Outputformat
Open collector
Outputimpedans
10 ohm
Dielektrisk styrke
20 V
Maksimal outputstrøm
50 mA

Ydeevne
Intern oscillator
OCXO (oven-controlled crystal oscillator)
Tilladt frekvensafvigelse
±0.01 ppm (justeret værdi ved levering fra fabrikken)
Frekvenstemperaturegenskaber
±0.05 ppm (0 til 40 ºC)
Langtidsfrekvensstabilitet
±0.005 ppm (dagligt)
±0.5 ppm (årligt)

Strømforsyning og øvrige specifikationer
Strøm
100-240 V
Strømforbrug
14 W
Udvendige mål (b × h × d)
483 mm × 44 mm × 310 mm
Vægt
3.3 kg
Driftstemperaturområde
0-40 °C

Outputniveau: 0.5 Vpp
Outputimpedans: 75 ohm
Format: IEC 60958-3 (SPDIF)
Understøttede frekvenser: 32/44.1/48/88.2/96/176.4/192 kHz
(±4/-0.1/0.0/+0.1/+4% PULL UP/DOWN understøttes kun, når 48/96/192 kHz er valgt)

ALARM-OUTPUT (kun CG-2000): 6-polet Euroblock-stik
Outputformat: Open collector
Outputimpedans: 10 ohm
Dielektrisk styrke: 20 V
Maksimal outputstrøm: 50 mA
Intern oscillator: OCXO (oven-controlled crystal oscillator)
Tilladt frekvensafvigelse: ±0.01 ppm (justeret værdi ved levering fra fabrikken)
Frekvenstemperaturegenskaber: ±0.05 ppm (0 til 40 ºC)
Langtidsfrekvensstabilitet: ±0.005 ppm (dagligt), ±0.5 ppm (årligt)
Strøm: 100-240 V
Strømforbrug: CG-2000: 14 W, CG-1800: 11.5 W, CG-1000: 10 W
Udvendige mål (B x H x D): 483 x 44 x 310 mm
Vægt: CG-2000: 3.3 kg, CG-1800: 3.2 kg, CG-1000: 3.1 kg
Driftstemperaturområde: 0-40 °C
