Tascam Series 8P DYNA PreAmp e Compressore

Tascam Series 8P Dyna

8 canali di preamplificazione microfonica con compressore analogico e uscita ottica S/MUX

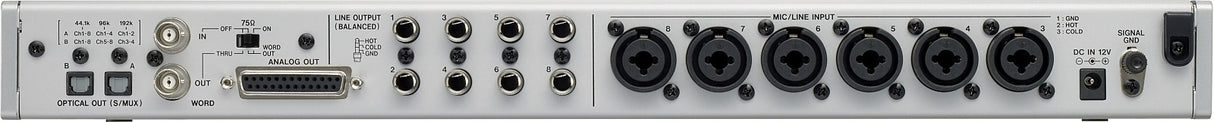

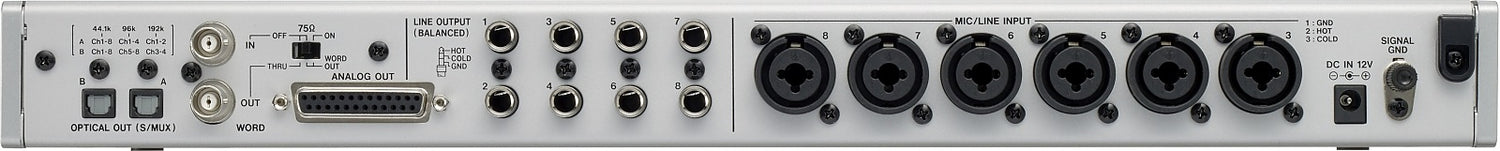

Con eccellenti specifiche audio e possibilità di connessione, oltre a un eccezionale preamplificatore microfonico, Tascam SERIES 8p Dyna è una scelta eccellente sia per lo studio che per il palco. Le doppie porte ottiche S / MUX, alloggiate in un robusto chassis rack 1U, lo rendono un’unità di espansione perfetta per Tascam SERIES 102i o 208i, o per altre interfacce audio dotate di S / MUX, incluso ADAT, oppure può essere utilizzato come frontend autonomo. Oltre a otto uscite TRS separate, SERIES 8p Dyna dispone anche di un’uscita analogica bilanciata multicanale, collegabile ad esempio a un box breakout XLR BO-16DX / OUT. Inoltre, l’I / O wordclock garantisce una sincronizzazione perfetta quando si utilizzano più unità in parallelo o con altre apparecchiature professionali.

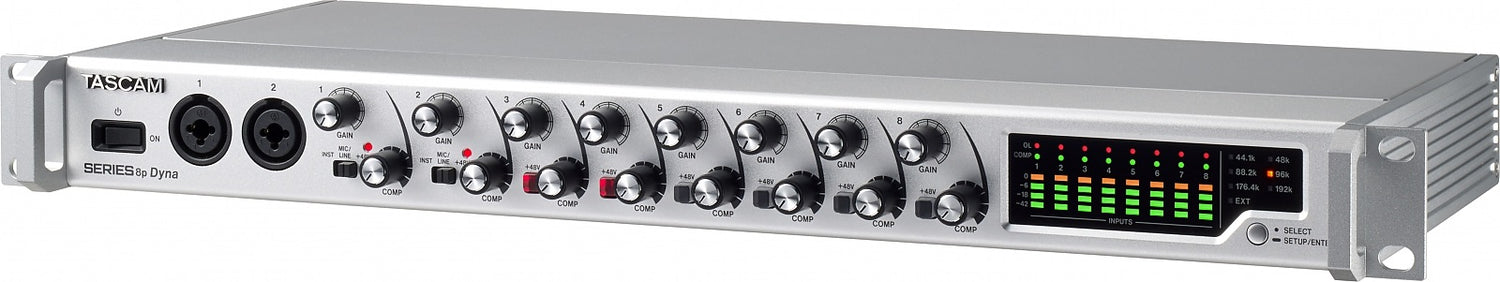

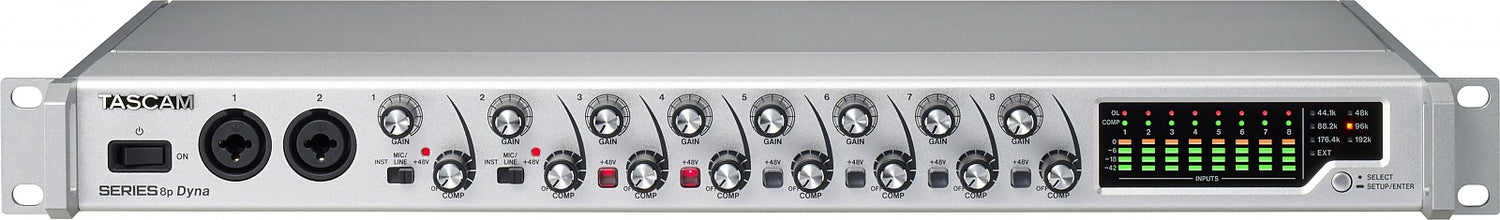

Ogni canale microfonico dispone di un interruttore individuale per l’alimentazione phantom + 48V, da utilizzare con microfoni a condensatore, e di un compressore analogico facile da usare, con una sola manopola e bypass hardware autentico. Un ampio display informa sui livelli del segnale, sulla compressione, sul sovraccarico e sulla frequenza di campionamento attuale.

Tascam è da tempo conosciuta per i suoi preamplificatori trasparenti, naturali e a bassissimo rumore, e gli otto eccellenti circuiti preamplificatori Tascam HDIA (High Definition Instrumentation Architecture) presenti in SERIES 8p Dyna sono i migliori mai realizzati: il livello di rumore (EIN) è di -127 dBu, il THD è 0,0007%, la gamma dinamica è 116 dB e l’attenuazione del crosstalk è 119 dB. Un compressore analogico facile da usare, con una sola manopola e bypass hardware autentico su ogni canale, gestisce i segnali d’ingresso caldi e crea un ingresso audio uniforme.

Specifiche

Frequenze di campionamento: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Profondità in bit della quantizzazione: 24-bit

Canali di ingresso/uscita audio: 8 canali

Ingressi audio analogici

Ingressi microfonici (1-2 impostati su MIC/LINE, 3-8) Connettore combo, XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Impedenza d’ingresso: 2.4 kOhm

Livello d’ingresso nominale: -58 dBu (0.001 Vrms, manopola del gain al massimo), -6 dBu (0.388 Vrms, manopola del gain al minimo)

Livello d’ingresso massimo: +10 dBu (2.45 Vrms)

Gain massimo: 52 dB

Ingressi strumento (1-2 impostati su INST) Jack TS standard da 6.3-mm (Punta: HOT, Sleeve: GND)

Impedenza d’ingresso: 1 MOhm

Livello d’ingresso nominale: -58 dBV (0.0012 Vrms, manopola del gain al massimo), -6 dBV (0.501 Vrms, manopola del gain al minimo)

Livello d’ingresso massimo: +10 dBV (3.162 Vrms)

Gain massimo: 52 dB

Ingressi linea (1-2 impostati su MIC/LINE, 3-8) Connettore combo, jack TRS da 6.3-mm (Punta: HOT, Ring: COLD, Sleeve: GND)

Impedenza d’ingresso: 10 kOhm

Livello d’ingresso nominale: -48 dBu (0.003 Vrms, manopola del gain al massimo), +4 dBu (1.228 Vrms, manopola del gain al minimo)

Livello d’ingresso massimo: +24 dBu (12.282 Vrms)

Gain massimo: 52 dB

Compressore: compressore analogico a 1 manopola

Bypass: bypass hardware autentico

Rapporto di compressione: 2:1

Intervallo di soglia: 40 dB

Uscite audio analogiche

Uscite linea (bilanciate, D-sub): connettore DB25 a 25 pin

Impedenza d’uscita: <100 Ohm

Livello d’uscita nominale: +4 dBu (1.228 Vrms)

Livello d’uscita massimo: +20 dBu (7.75 Vrms)

Uscite linea (bilanciate, TRS): jack TRS da 6.3-mm (Punta: HOT, Ring: COLD, Sleeve: GND)

Impedenza d’uscita: 230 Ohm

Livello d’uscita nominale: +4 dBu (1.228 Vrms)

Livello d’uscita massimo: +20 dBu (7.75 Vrms)

Uscite audio digitali

OPTICAL OUT (S/MUX) 2 × ottiche (JEITA RC-5720C)

Formato del segnale: formato ottico multicanale (supporta S/MUX2 a 88.2 kHz e 96 kHz e S/MUX4 a 176.4 kHz e 192 kHz)

Canali d’uscita S/MUX (44.1/48 kHz): A: canali 1-8, B: canali 1-8

Canali d’uscita S/MUX2 (88.2/96 kHz): A: canali 1-4, B: canali 5-8

Canali d’uscita S/MUX4 (176.4/192 kHz): A: canali 1-2, B: canali 3-4

Ingressi e uscite di controllo

Ingresso wordclock: BNC

Tensione d’ingresso: 2-5 Vpp

Impedenza d’ingresso: 75 Ohm ±10 %

Terminazione: commutabile on/off

Deviazione di frequenza consentita durante la sincronizzazione esterna: ±100 ppm

Uscita/throughput wordclock: BNC (con interruttore OUT/THRU)

Tensione d’ingresso: 2 Vpp (con carico di 75 Ohm)

Impedenza d’uscita: 75 Ohm ±10 %

Frequenze di campionamento: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz

Prestazioni audio

Rumore d’ingresso equivalente: ≤-127 dBu

Risposta in frequenza

Ingresso microfono/linea a uscita linea: 20 Hz - 40 kHz, ±0.5 dB (JEITA), 40-80 kHz, ±5 dB (JEITA)

Ingresso microfono/linea a uscita digitale: 44.1/48 kHz: 20 Hz - 20 kHz, ±0.5 dB (JEITA)

88.2/96 kHz: 20 Hz - 40 kHz, ±0.5 dB (JEITA)

176.4/192 kHz: 20 Hz - 80 kHz, ±5 dB (JEITA)

Rapporto S/N

Ingresso microfono/linea/strumento a uscita linea: ≥116 dB (manopola GAIN al minimo, JEITA)

Ingresso microfono/linea/strumento a uscita digitale: ≥113 dB (44.1/48 kHz, 88.1/96 kHz), ≥111 dB (176.4/192 kHz)

Distorsione

Ingresso microfono/linea a uscita linea: ≤0.0007% (onda sinusoidale a 1 kHz, livello d’ingresso massimo, manopola GAIN al minimo)

Ingresso microfono/linea/strumento a uscita digitale: ≤0.001% (onda sinusoidale a 1 kHz, livello d’ingresso massimo, manopola GAIN al minimo)

Attenuazione del crosstalk

Ingresso microfono/linea a uscita linea: >119 dB (onda sinusoidale a 1 kHz, manopola GAIN al minimo)

Ingresso microfono/linea a uscita digitale: >114 dB (onda sinusoidale a 1 kHz, manopola GAIN al minimo)

Alimentazione e altre specifiche

Requisiti di alimentazione: DC 12 V tramite adattatore AC dedicato (PS-P1230)

Dimensioni (L × A × P): 482 mm × 45 mm × 229 mm

Peso: 2.6 kg

Intervallo di temperatura operativa consentito: 0-40 °C

Accessori inclusi: adattatore AC (Tascam PS-P1230 con quattro inserti intercambiabili per la spina), kit di viti per montaggio rack, manuale dell’utente
