Tascam ML-16D convertitore Analog Dante a 16 canali

Tascam ML-16D Convertitore Analog Dante

Tascam ML-16D è un convertitore Analog-Dante-Analog compatto e di alta qualità, progettato per trasportare 16 o 32 canali audio analogici su reti Dante in entrambe le direzioni.
Il connettore D-sub a 25 pin consente di risparmiare spazio e può essere utilizzato insieme ai pannelli breakout Tascam; ingresso e uscita bilanciata, segnale audio analogico a livello di linea.
2 connettori Ethernet (Dante Primary/Secondary) per la modalità di rete ridondante su 2 reti separate.

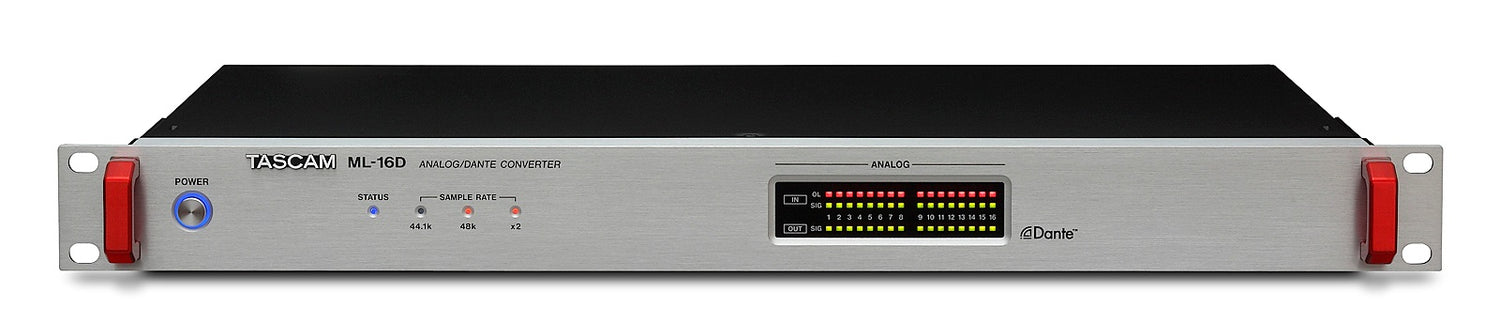

Indicatore dello stato operativo e dell'attuale frequenza di campionamento, nonché LED di overload per ogni ingresso e LED di segnale per ogni ingresso e uscita.

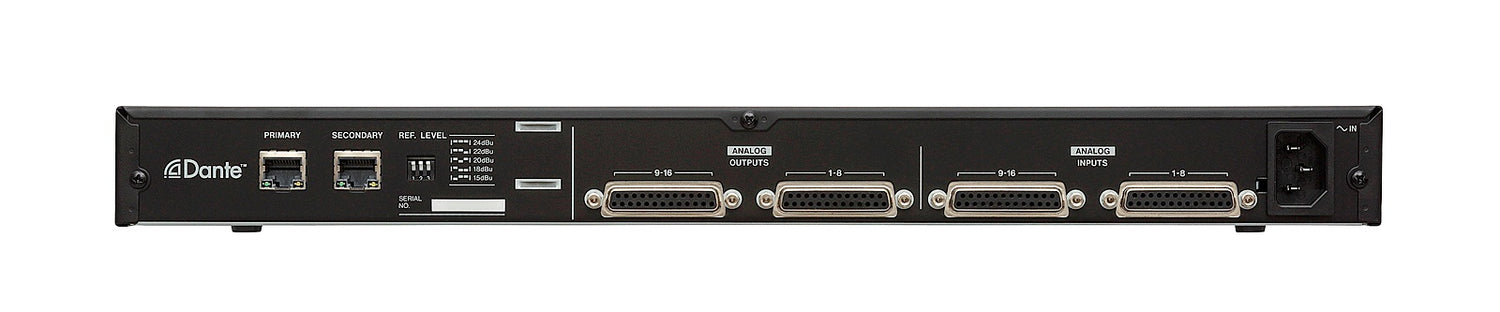

Il commutatore sul retro consente di impostare il livello massimo richiesto di ingresso/uscita.
Eventuali altre impostazioni, come frequenza di campionamento, routing dei canali o ritardo, possono essere effettuate nell'applicazione per computer "Dante Controller", disponibile gratuitamente.

Dante è una tecnologia di rete di Audinate che offre una distribuzione audio ad alte prestazioni su reti IP standard.
Supporta centinaia di canali simultanei di audio non compresso con latenza ultra ridotta e sincronizzazione precisa.

Convertitore Analog-Dante-Analog per 16 (ML-16D) o 32 (ML-32D) canali audio a livello di linea
L'interfaccia Dante consente di trasmettere fino a 16/32 canali audio tramite una rete Ethernet. Due connettori LAN per reti primarie e secondarie garantiscono la ridondanza.
Routing flessibile con il software "Dante Controller".
AES67 è supportato per consentire la connessione con Ravenna e altre tecnologie di rete audio compatibili.

Frequenza di campionamento fino a 96 kHz e risoluzione a 24 bit.
Indicatori dello stato operativo e dell'attuale frequenza di campionamento.
Indicatori di overload per i segnali degli ingressi analogici.

Indicatori di segnale per i segnali degli ingressi e delle uscite analogiche.
Cinque diversi livelli di riferimento disponibili per adattarsi a quasi ogni applicazione in ambienti consumer, professionali o broadcast (selezionabili tramite i commutatori sul retro).
Connettori D-sub a 25 pin per ingressi/uscite di linea bilanciati (assegnazione pin AES59-2012:TASCAM). Il box breakout Euro Block può essere utilizzato per installazioni fisse (BO-32DE).
I box breakout XLR possono essere utilizzati per musica dal vivo o applicazioni in studio (BO-16DX/IN, BO-16DX/OUT).

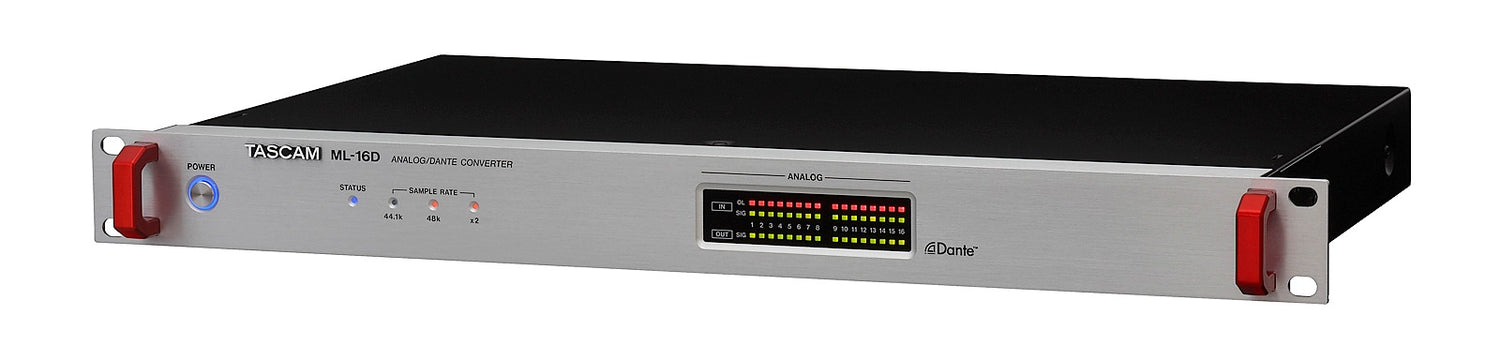

Chassis da rack da 19 pollici (1U).

Specifiche
Risoluzione audio: 44.1/48/88.2/96 kHz, 16/24 bit.

Ingressi audio analogici
Connettori: D-sub a 25 pin.
Viti di blocco: No. 4-40 UNC (tipo in pollici).
Livello nominale di ingresso: +4 dBu, +6 dBu (solo quando il livello massimo di ingresso è +15 dBu).
Livello massimo di ingresso: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (impostato dagli interruttori REF. LEVEL).
Impedenza di ingresso >=10 kOhm.

Uscite audio analogiche
Connettori: D-sub a 25 pin.
Viti di blocco: No. 4-40 UNC (tipo in pollici).
Livello nominale di uscita: +4 dBu, +6 dBu (solo quando il livello massimo di uscita è +15 dBu).
Livello massimo di uscita: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (impostato dagli interruttori REF. LEVEL).
Impedenza di uscita <=200 Ohm.
Impedenza di carico utilizzabile >=2 kOhm.

Ingressi/uscite di rete
Connettori RJ-45 Dante PRIMARY/SECONDARY.
Protocollo di trasmissione: Dante.
Standard di rete: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab).
Requisiti del cavo: cavi STP Cat 5e o superiori.

Prestazioni audio
ANALOG IN to DANTE OUT
Risposta in frequenza: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(ingresso -16 dBFS, frequenza di campionamento 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(ingresso -16 dBFS, frequenza di campionamento 88.2/96 kHz, JEITA)
Distorsione (THD+N) <=0.001 %
(ingresso -1 dBFS, 1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Rapporto S/N >=113 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Diafonia >=115 dB
(1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)

DANTE IN to ANALOG OUT
Risposta in frequenza: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(ingresso -16 dBFS, frequenza di campionamento 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(ingresso -16 dBFS, frequenza di campionamento 88.2/96 kHz, JEITA)
Distorsione (THD+N) <=0.001 %
(ingresso -1 dBFS, 1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Rapporto S/N >=110 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Diafonia >=115 dB
(1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)

Alimentazione e altre specifiche
Alimentazione: AC 100-240 V, 50/60 Hz.
Consumo energetico: ML-32D: 22 W, ML-16D: 14 W.
Dimensioni (L × A × P): 483 mm × 45 mm × 304 mm.
Peso: ML-32D: 3.5 kg, ML-16D: 3.3 kg.
Temperatura di esercizio: 0-40 °C.
