Tascam MM-4D IN Convertitore Analog Dante 4 canali, XLR

Convertitore Dante analogico Tascam ML-4D/IN con mixer DSP

MM-4D / IN è una raffinata unità di ingresso analogico che converte quattro segnali di ingresso mic / line in quattro segnali di uscita Dante. Inoltre, supporta anche quattro canali di ingresso Dante, consentendo di utilizzare praticamente qualsiasi sorgente audio in una rete Dante esistente. Disponibile con connettori Euroblock (MM-4D / IN-E) o XLR (MM-4D / IN-X) per gli ingressi analogici, questo modello può essere utilizzato per un'ampia gamma di applicazioni.

MM-4D / IN fa parte della serie di processori compatti Tascam Dante, composta da convertitori audio compatti half-rack per reti Dante / AES67. I modelli consentono di aggiungere facilmente ulteriori ingressi / uscite mic / line o AES / EBU alle reti audio Dante in strutture pubbliche, stazioni televisive, studi di registrazione o ambienti domestici esclusivi, e possono essere combinati liberamente.

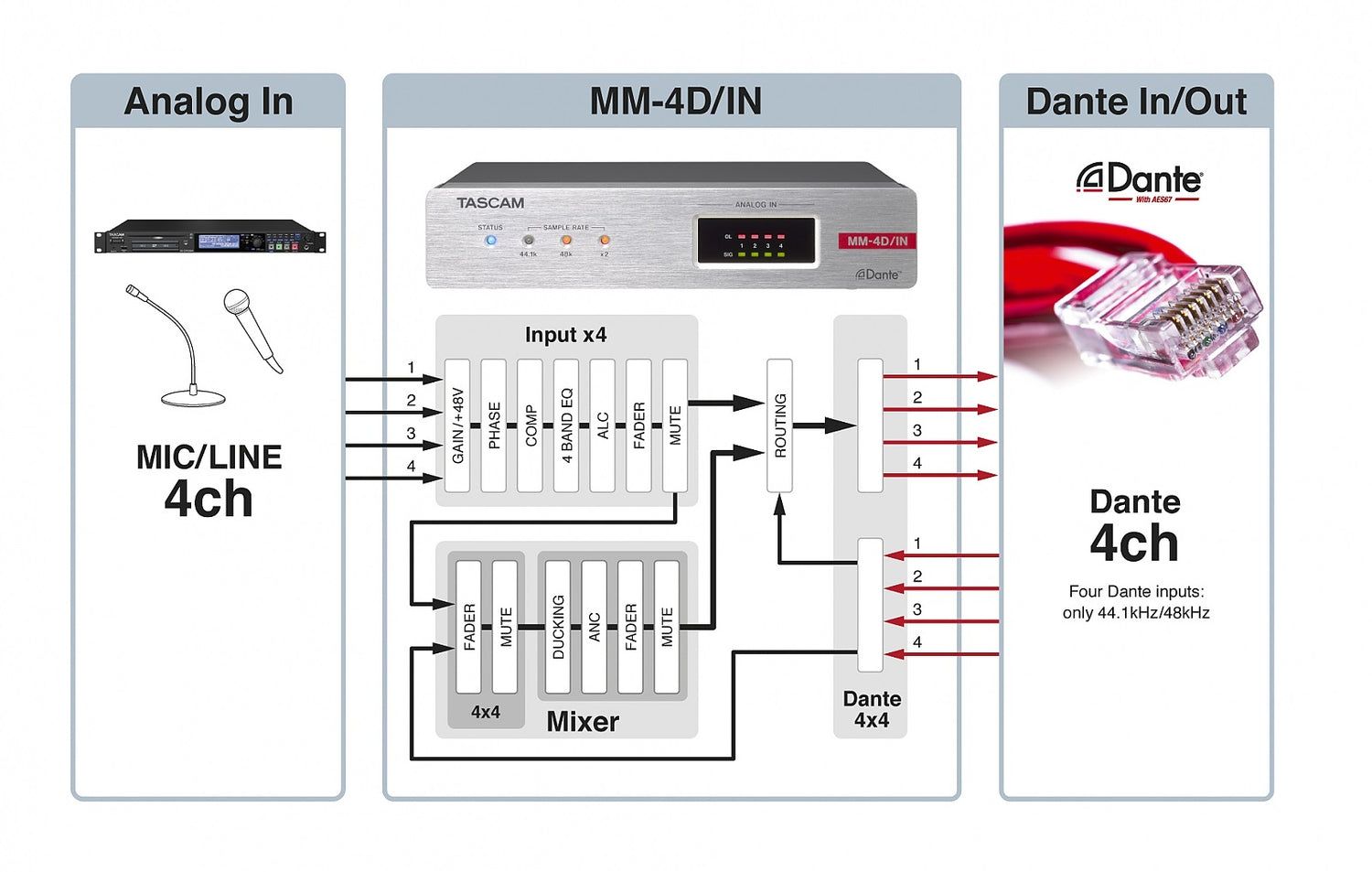

Un vantaggio decisivo della gamma di prodotti è il processore DSP integrato in ogni unità. Offrendo non solo funzioni di missaggio ed equalizzazione, ma anche trattamento dinamico, controllo automatico dei livelli, ducking automatico, routing e compensazione del rumore, anche i sistemi più piccoli possono funzionare senza ulteriori unità di elaborazione del segnale o di missaggio. Dall'ingresso dei segnali microfonici all'uscita verso altoparlanti amplificati o dispositivi di registrazione, la serie di processori Dante Compact può creare da sola un piccolo sistema completo.

Il controllo remoto è possibile tramite due diversi programmi software per dispositivi Mac, Windows, IOS e Android: Tascam DCP Connect per la configurazione e Tascam EZ Connect per gli utenti finali, entrambi semplici da usare e inclusi nelle unità. MM-4D / IN consente inoltre di silenziare i propri ingressi tramite GPI.

Tutti i modelli possono essere alimentati tramite PoE o un adattatore AC aggiuntivo. Utilizzando il collegamento a margherita dell'alimentazione, è possibile alimentare due unità montate affiancate in un rack.

Caratteristiche hardware
Quattro ingressi mic/line bilanciati con alimentazione phantom a 48 V
Due varianti del prodotto: MM-4D/IN-E: dotato di connettori Euroblock per installazioni permanenti
MM-4D/IN-X: dotato di connettori XLR per il touring e altre applicazioni più flessibili

L'interfaccia Dante consente di trasferire segnali audio tramite una rete Ethernet
Due connettori LAN per il collegamento Dante a margherita
Routing flessibile con il software Dante Controller
AES67 è supportato per consentire la connessione con Ravenna e altre tecnologie di rete audio compatibili

Frequenza di campionamento fino a 96 kHz e risoluzione a 24 bit

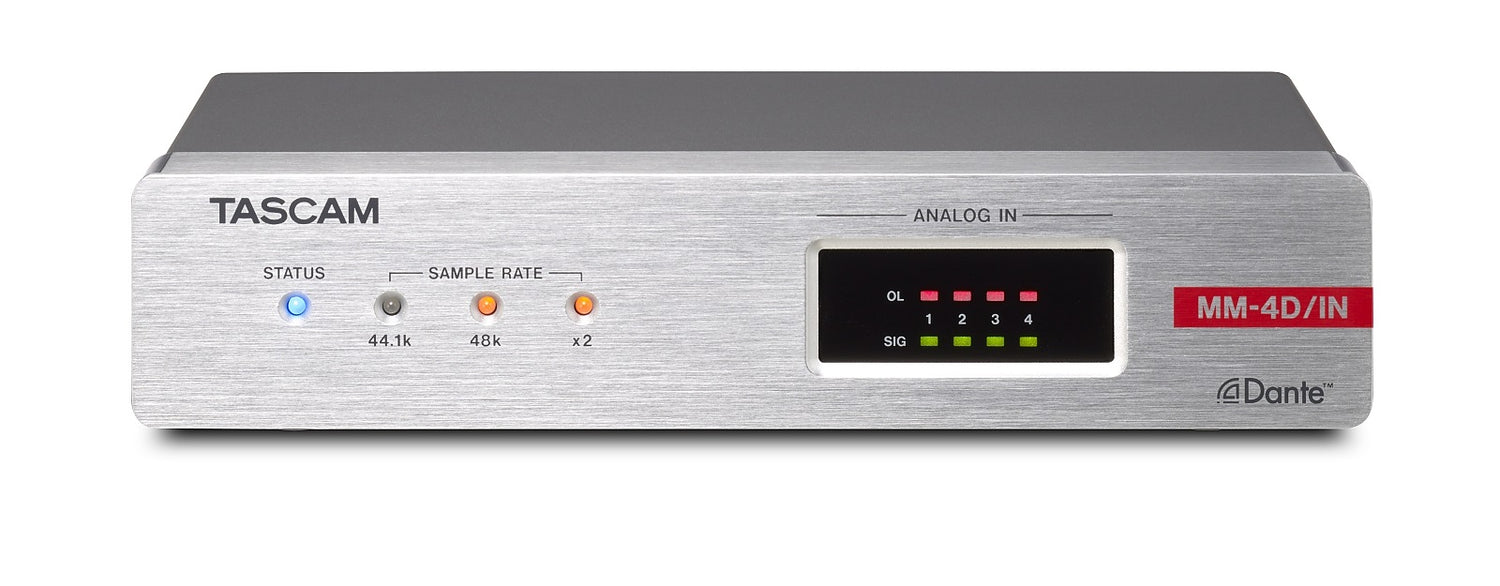

Indicatori sul pannello frontale per lo stato operativo e la frequenza di campionamento corrente
Indicatori di segnale e sovraccarico per i segnali di ingresso analogici
Gli ingressi possono essere silenziati tramite GPI (solo MM-4D/IN-E)
Alimentazione tramite PoE (Power over Ethernet) o adattatore AC PS-P1220E opzionale
Il collegamento a margherita dell'alimentazione consente di alimentare due unità con un solo adattatore AC
Chassis half-rack (1U)
Staffe di fissaggio incluse, ad esempio per montare l'unità sotto un piano del tavolo

Caratteristiche software
Quattro canali di ingresso e uscita audio Dante
Potente mixer DSP
Funzioni di ingresso: alimentazione phantom on/off, polarità, sensibilità (guadagno), trim, controllo automatico del livello, equalizzatore a 4 bande, mute, fader
Funzioni del mixer: mixer a matrice, ducking, compensatore del rumore ambientale (ANC), routing

È possibile salvare fino a 50 preset di scena
La funzione di eventi timer consente di attivare i preset a orari specifici (prevista per un aggiornamento futuro)
Sono disponibili cinque diversi livelli di riferimento per adattarsi praticamente a qualsiasi applicazione in ambienti consumer, professionali o broadcast
Sono disponibili due tipi di software di controllo (compatibili con dispositivi Windows/Mac/iOS/Android): Tascam MX Connect per gli integratori di sistema offre accesso completo a praticamente tutte le impostazioni
Tascam EZ Connect per gli utenti finali è un'app semplice con solo le impostazioni più necessarie

Accessori opzionali
Adattatore AC PS-P1220E (può essere utilizzato anche per l'alimentazione ridondante durante il funzionamento tramite PoE)
Ripiano rack AK-RS1 per montare due unità affiancate

Specifiche

Generale
Numero di canali e formati: 4 canali, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bit

Ingressi audio
Ingressi analogici (ANALOG IN):
MM-4D/IN-E: connettori Euroblock bilanciati, passo 3.81 mm
MM-4D/IN-X: connettori XLR (XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Livello di ingresso minimo: -70 dBu
Livello di ingresso massimo: +26 dBu
Impedenza di ingresso: ≥2 ohm
Nota: 0 dBu equivale a 0.775 Vrms

Altri ingressi e uscite
Connettori Dante/Ethernet (DATA/DATA+PoE): RJ-45
Protocollo di trasmissione: Dante
Standard Gigabit Ethernet: 1000BASE-T (IEEE 802.3ab)
Requisiti dei cavi: cavi STP Cat 5e o superiori
Controllo di mute esterno (LED/SWITCH/GND, solo MM-4D/IN-E): connettori Euroblock bilanciati, passo 3.81 mm
Connettori LED
Formato di uscita: collettore aperto (impedenza di uscita 10 ohm, tensione di tenuta 48 V, corrente massima 35 mA)
Tensione di uscita massima per il livello Low: 0.5 V
Connettori SWITCH
Tensione di ingresso massima: 5.5 V
Tensione di ingresso minima per il livello High: 2.31 V
Tensione di ingresso massima per il livello Low: 0.99 V

Prestazioni audio
Ingresso microfonico all'uscita Dante
EIN dell'amplificatore microfonico (rumore equivalente in ingresso): ≤-125 dB
(150 ohm, LPF 22 kHz, pesato A, JEITA)
Risposta in frequenza: 20 Hz - 20 kHz, ±0.5 % (frequenza di campionamento 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (frequenza di campionamento 88.2/96 kHz, JEITA)
Distorsione (THD+N): ≤0.003 %
(ingresso -1 dBFS, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Rapporto S/N: ≥108 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Diafonia: ≥100 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Gamma dinamica: ≥108 dB (frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Nota: JEITA indica la conformità a JEITA CP-2150

Alimentazione e altre specifiche
Alimentazione: PoE classe 0
Adattatore AC Tascam PS-P1220E (venduto separatamente)
Consumo energetico: 7.5 W
Dimensioni (L × A × P): 214 mm × 45 mm × 136 mm (incluse le sporgenze)
Peso: 885 g
Intervallo di temperatura operativa consentito: 0-40 ºC
