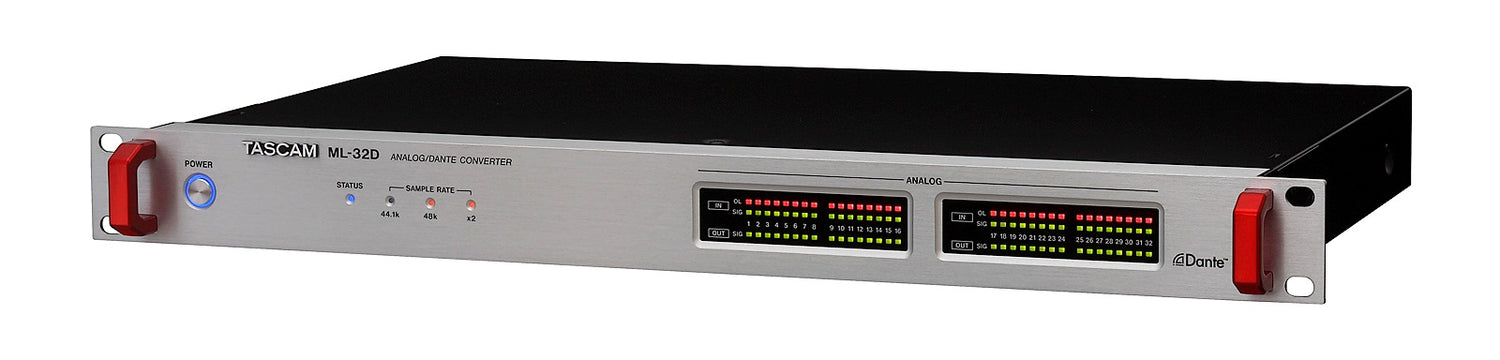

Tascam ML-32D Convertitore Dante analogico a 32 canali

Tascam ML-32D Analog Dante converter

Tascam ML-32D è un convertitore Analog-Dante-Analog compatto e di alta qualità, progettato per trasportare 16 o 32 canali audio analogici su reti Dante in entrambe le direzioni.
Connettore D-sub a 25 pin per risparmiare spazio, utilizzabile insieme ai pannelli breakout Tascam; ingresso e uscita bilanciata, segnale audio analogico a livello di linea.

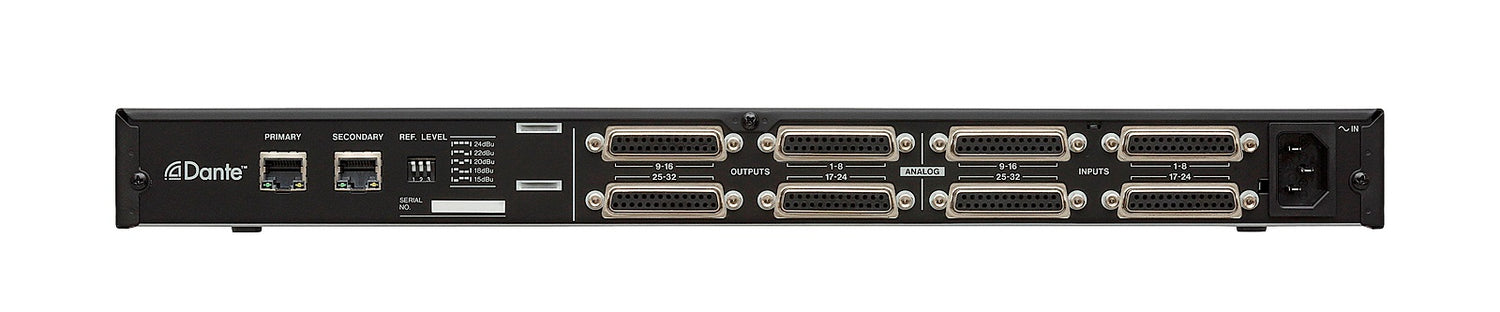

2 connettori Ethernet (Dante Primary/Secondary) per la modalità di rete ridondante in 2 reti separate.

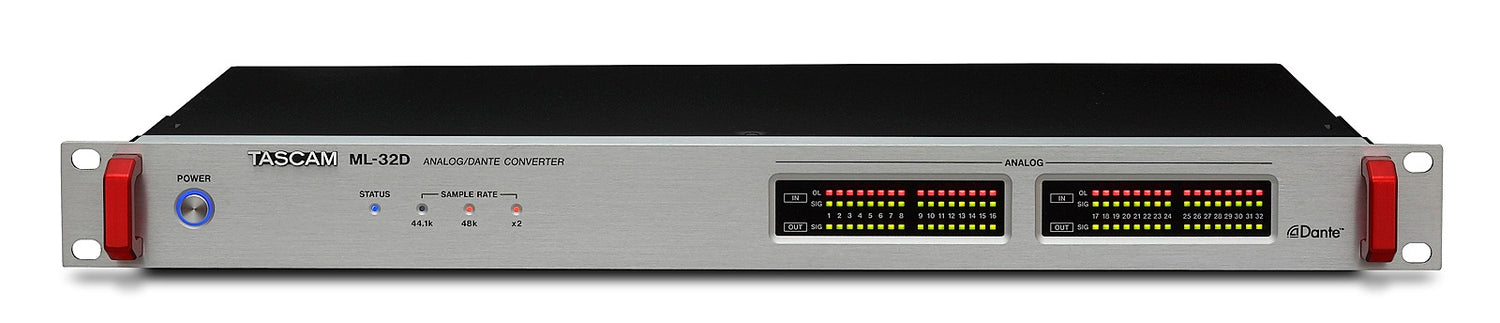

Indicatore dello stato operativo e della frequenza di campionamento attuale, oltre a LED di overload per ogni ingresso e LED di segnale per ogni ingresso e uscita.
L’interruttore sul retro consente di impostare il livello massimo di ingresso/uscita richiesto.
Eventuali altre impostazioni, come frequenza di campionamento, routing dei canali o ritardo, possono essere effettuate nell’applicazione per computer "Dante Controller", disponibile gratuitamente.

Dante è una tecnologia di rete di Audinate che offre una distribuzione audio ad alte prestazioni su reti IP standard.
Supporta centinaia di canali simultanei di audio non compresso con latenza ultra bassa e sincronizzazione precisa.

Convertitore Analogue-Dante-Analogue per 16 (ML-16D) o 32 (ML-32D) canali audio a livello di linea
L’interfaccia Dante consente di trasferire fino a 16/32 canali audio su una rete Ethernet. Due connettori LAN per reti primaria e secondaria garantiscono la ridondanza.
Routing flessibile con il software "Dante Controller".
AES67 è supportato per consentire il collegamento con Ravenna e altre tecnologie di rete audio compatibili.

Frequenza di campionamento fino a 96 kHz e risoluzione a 24 bit.
Indicatori dello stato operativo e della frequenza di campionamento attuale.
Indicatori di overload per i segnali di ingresso analogici.

Indicatori di segnale per i segnali di ingresso e uscita analogici.
Cinque diversi livelli di riferimento disponibili per adattarsi praticamente a qualsiasi applicazione in ambienti consumer, professionali o broadcast (selezionabili tramite gli interruttori posteriori).
Connettori D-sub a 25 pin per ingressi/uscite di linea bilanciati (AES59-2012: assegnazione pin TASCAM). La breakout box Euro Block può essere utilizzata per installazioni fisse (BO-32DE).
Le breakout box XLR possono essere utilizzate per applicazioni di musica dal vivo o in studio (BO-16DX/IN, BO-16DX/OUT).

Chassis installabile in rack da 19 pollici (1U).

Specifiche
Risoluzione audio: 44.1/48/88.2/96 kHz, 16/24 bit

Ingressi audio analogici
Connettori: D-sub a 25 pin
Viti di bloccaggio: No. 4-40 UNC (tipo in pollici)
Livello di ingresso nominale: +4 dBu, +6 dBu (solo quando il livello di ingresso massimo è +15 dBu)
Livello di ingresso massimo: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(impostato dagli interruttori REF. LEVEL)
Impedenza d’ingresso: maggiore o uguale a 10 k ohm

Uscite audio analogiche
Connettori: D-sub a 25 pin
Viti di bloccaggio: No. 4-40 UNC (tipo in pollici)
Livello di uscita nominale: +4 dBu, +6 dBu (solo quando il livello di uscita massimo è +15 dBu)
Livello di uscita massimo: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu
(impostato dagli interruttori REF. LEVEL)
Impedenza d’uscita: minore o uguale a 200 ohm
Impedenza di carico applicabile: maggiore o uguale a 2 k ohm

Ingressi/uscite di rete
Connettori Dante PRIMARY/SECONDARY RJ-45
Protocollo di trasmissione: Dante
Standard di rete: Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab)
Requisiti del cavo: cavi STP Cat 5e o superiori

Prestazioni audio
ANALOG IN to DANTE OUT
Risposta in frequenza: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(ingresso -16 dBFS, frequenza di campionamento 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -0.5 dB
(ingresso -16 dBFS, frequenza di campionamento 88.2/96 kHz, JEITA)
Distorsione (THD+N): minore o uguale a 0.001%
(ingresso -1 dBFS, 1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Rapporto S/N: maggiore o uguale a 113 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Diafonia: maggiore o uguale a 115 dB
(1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)

DANTE IN to ANALOG OUT
Risposta in frequenza: 20 Hz - 20 kHz, +0.1 dB / -0.5 dB
(ingresso -16 dBFS, frequenza di campionamento 44.1/48 kHz, JEITA)
20 Hz - 40 kHz, +0.1 dB / -1.0 dB
(ingresso -16 dBFS, frequenza di campionamento 88.2/96 kHz, JEITA)
Distorsione (THD+N): minore o uguale a 0.001%
(ingresso -1 dBFS, 1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Rapporto S/N: maggiore o uguale a 110 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Diafonia: maggiore o uguale a 115 dB
(1 kHz, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)

Alimentazione e altre specifiche
Alimentazione: AC 100-240 V, 50/60 Hz
Consumo energetico: ML-32D: 22 W, ML-16D: 14 W
Dimensioni (L × A × P): 483 mm × 45 mm × 304 mm
Peso: ML-32D: 3.5 kg, ML-16D: 3.3 kg
Intervallo di temperatura operativa: 0-40 °C
