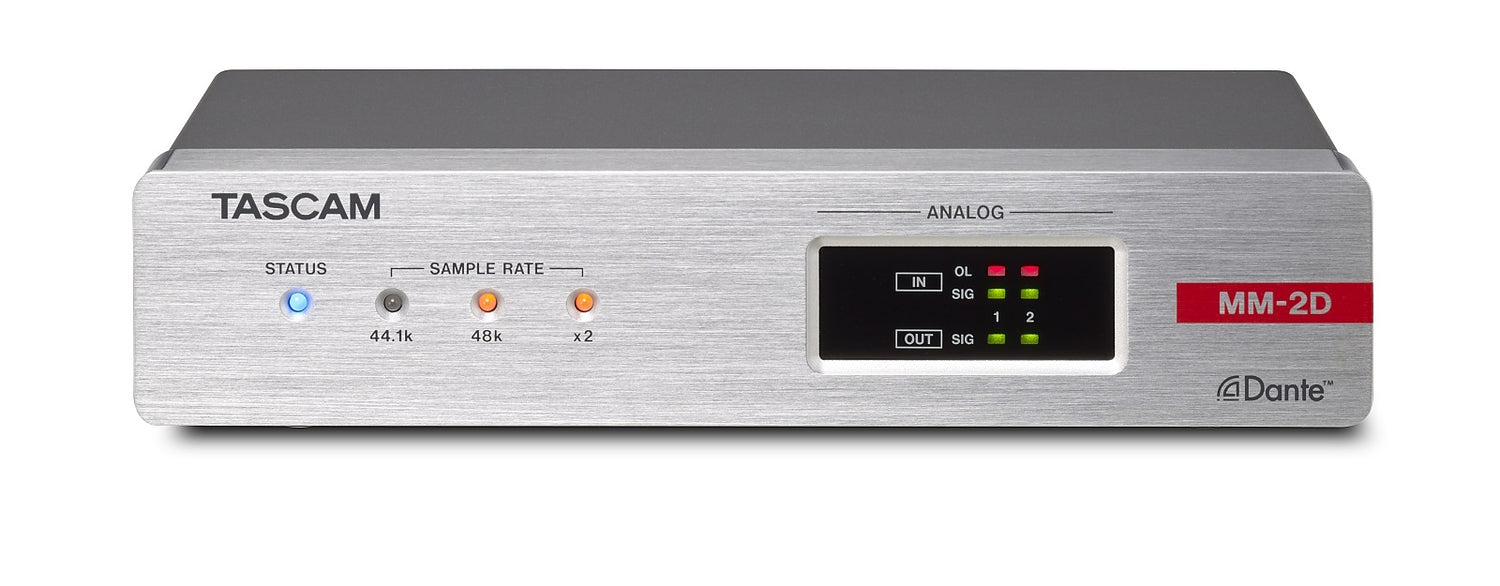

Tascam MM-2D convertitore Analogico Dante 2in / 2 out, XLR

Convertitore Dante analogico Tascam MM-2D-X con mixer DSP

MM-2D è una raffinata unità di ingresso/uscita analogica che può convertire due segnali di ingresso mic/linea in due segnali di uscita Dante oppure due segnali di ingresso Dante in due segnali di uscita linea. Inoltre supporta anche input/output Dante a 4 canali, consentendo di utilizzare praticamente qualsiasi sorgente audio in una rete Dante esistente. Disponibile con connettori Euroblock (MM-2D-E) o XLR (MM-2D-X) per gli ingressi e le uscite analogiche, questo modello può essere utilizzato per un'ampia gamma di applicazioni.

MM-2D fa parte della serie di processori Tascam Dante Compact, composta da convertitori audio compatti a mezza larghezza per reti Dante/AES67. I modelli possono aggiungere facilmente ulteriori ingressi/uscite mic/linea o AES/EBU alle reti audio Dante di strutture pubbliche, emittenti televisive, studi di registrazione o ambienti domestici di lusso, e possono essere combinati liberamente.

Un vantaggio decisivo della gamma di prodotti è il processore DSP integrato in ogni unità. Offrendo non solo funzioni di missaggio ed equalizzazione, ma anche elaborazione dinamica, controllo automatico dei livelli, ducking automatico, routing e compensazione del rumore, anche i sistemi più piccoli possono funzionare senza ulteriori unità di elaborazione del segnale o di missaggio. Dall'ingresso dei segnali microfonici all'uscita verso altoparlanti amplificati o dispositivi di registrazione, la serie Dante Compact Processor può creare da sola un piccolo sistema completo.

Il controllo remoto è possibile tramite due diversi programmi software per dispositivi Mac, Windows, IOS e Android: Tascam DCP Connect per la configurazione e Tascam EZ Connect per gli utenti finali, entrambi semplici da usare e inclusi nelle unità. MM-2D consente inoltre di silenziare i propri ingressi e controllare i livelli di uscita tramite GPI.

Tutti i modelli possono essere alimentati tramite PoE o tramite un adattatore CA opzionale. Utilizzando il collegamento a cascata dell'alimentazione, è possibile alimentare due unità montate una accanto all'altra.

Caratteristiche hardware

Due ingressi mic/linea bilanciati con alimentazione phantom a 48 V
Due uscite linea bilanciate
Due varianti del prodotto: MM-2D-E: dotato di connettori Euroblock per installazioni permanenti
MM-2D-X: dotato di connettori XLR per tournée e altre applicazioni più flessibili

L'interfaccia Dante consente di trasferire segnali audio tramite una rete Ethernet
Due connettori LAN per il collegamento Dante a cascata
Routing flessibile con il software "Dante Controller"
AES67 è supportato per consentire il collegamento con Ravenna e altre tecnologie di rete audio compatibili

Frequenza di campionamento fino a 96 kHz e risoluzione a 24 bit
Indicatori sul pannello frontale per lo stato operativo e la frequenza di campionamento corrente
Indicatori di sovraccarico per i segnali di ingresso analogici
Indicatori di segnale per i segnali di ingresso e uscita analogici
Gli ingressi possono essere silenziati tramite GPI (solo MM-2D-E)
I livelli di uscita possono essere controllati tramite GPI (solo MM-2D-E)
Alimentazione tramite PoE (Power over Ethernet) o adattatore CA PS-P1220E opzionale
Il collegamento a cascata dell'alimentazione consente di alimentare due unità con un solo adattatore CA
Chassis formato mezza rack (1U)
Staffe di fissaggio incluse per il montaggio dell'unità, ad esempio sotto un piano del tavolo

Caratteristiche software

Quattro canali di ingresso e uscita audio Dante

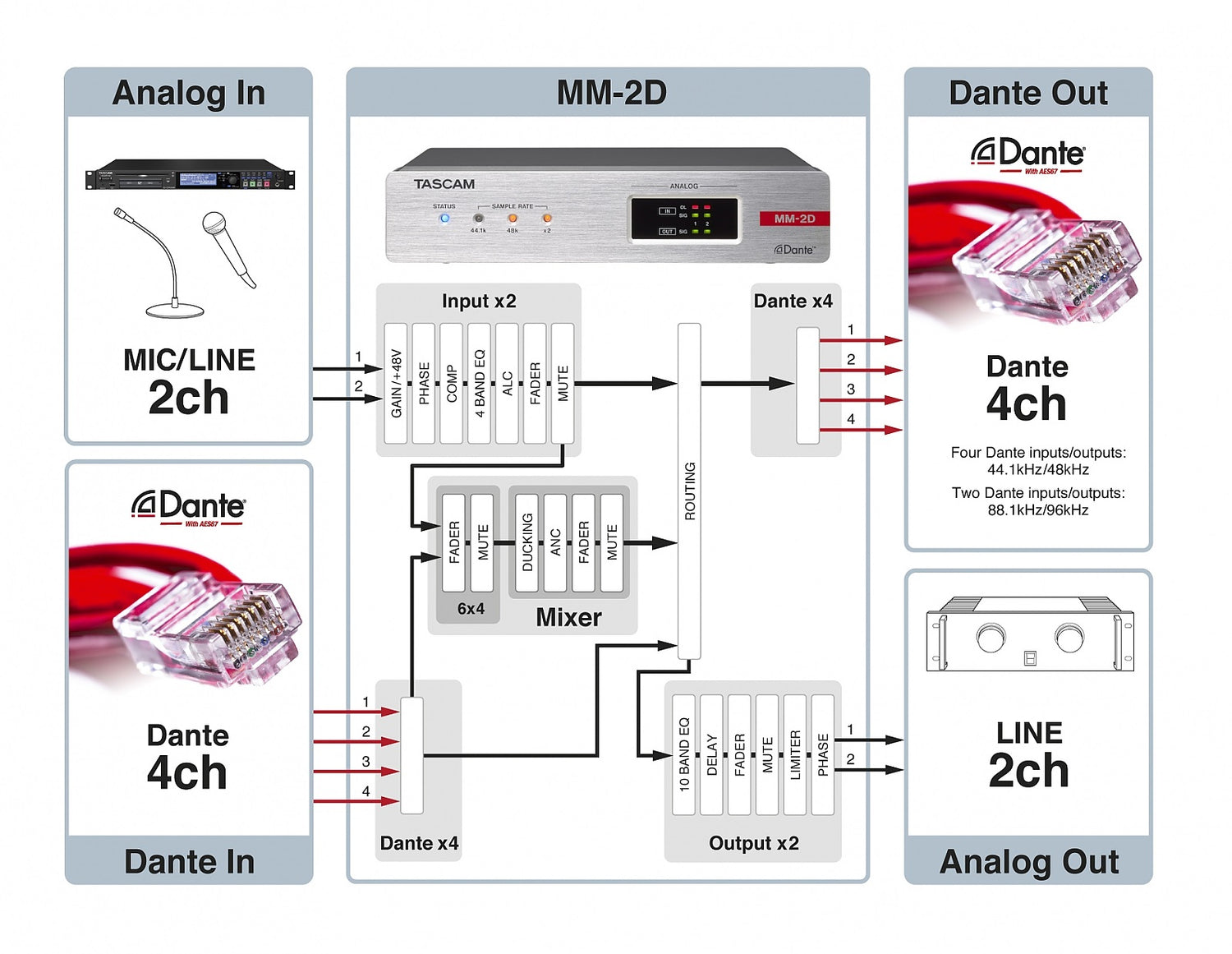

Potente mixer DSP. Funzioni di ingresso: alimentazione phantom on/off, sensibilità (guadagno), trim, fase, equalizzatore a 4 bande, controllo automatico del livello, fader, mute
Funzioni del mixer: mixer a matrice, ducking, compensatore del rumore ambientale (ANC), routing
Funzioni di uscita: equalizzatore a 10 bande, ritardo, fader, mute, limiter, fase

È possibile missare fino a sei sorgenti di ingresso (due segnali di ingresso mic/linea e quattro ingressi Dante)
La matrice consente di instradare due ingressi mic/linea, quattro ingressi Dante e l'uscita del mixer verso due uscite linea e/o quattro uscite Dante
È possibile salvare fino a 50 preset di scena
La funzione evento timer consente di attivare i preset a orari specifici (prevista per un aggiornamento futuro)
Sono disponibili cinque diversi livelli di riferimento per adattarsi praticamente a qualsiasi applicazione in ambienti consumer, professionali o broadcast
Sono disponibili due tipi di software di controllo (compatibili con dispositivi Windows/Mac/iOS/Android): Tascam MX Connect per gli integratori di sistema offre accesso completo a quasi tutte le impostazioni
Tascam EZ Connect per gli utenti finali è una semplice app con solo le impostazioni più necessarie

Accessori opzionali

Adattatore CA PS-P1220E (può essere utilizzato anche per l'alimentazione ridondante durante il funzionamento tramite PoE)
Ripiano per montaggio rack AK-RS1 per montare due unità una accanto all'altra

Specifiche

Generali

Numero di canali e formati 2 canali, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 16/24 bit

Ingressi e uscite audio

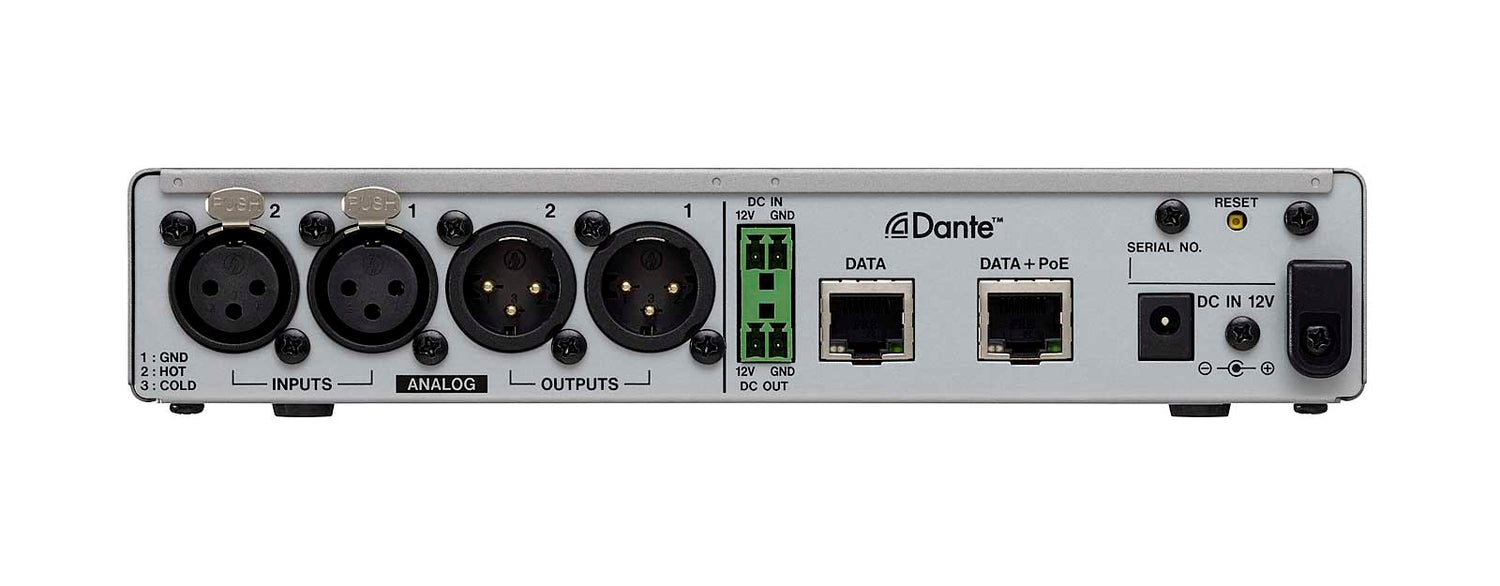

Ingressi analogici (ANALOG IN) MM-2D-E: connettori Euroblock bilanciati, passo 3.81 mm
MM-2D-X: connettori XLR
(XLR-3-31, 1: GND, 2: HOT, 3: COLD)
Livello minimo di ingresso -74 dBu
Livello massimo di ingresso +26 dBu
Impedenza di ingresso ≥2 kOhm
Uscite analogiche (ANALOG OUT) MM-2D-E: connettori Euroblock bilanciati, passo 3.81 mm
MM-2D-X: connettori XLR
(XLR-3-32, 1: GND, 2: HOT, 3: COLD)
Livello nominale di uscita +4 dBu (Ref(D) ≠ -9 dBFS)
+6 dBu (Ref(D) = -9 dBFS)
Livello massimo di uscita (selezionabile) +15 dBu (Ref(D): -9 dBFS)
+18 dBu (Ref(D): -14 dBFS)
+20 dBu (Ref(D): -16 dBFS)
+22 dBu (Ref(D): -18 dBFS)
+24 dBu (Ref(D): -20 dBFS)
Impedenza di uscita ≤200 Ohm
Nota: 0 dBu equivale a 0.775 Vrms

Altri ingressi e uscite

Connettori Dante/Ethernet (DATA/DATA+PoE) RJ-45
Protocollo di trasmissione Dante
Standard Gigabit Ethernet 1000BASE-T (IEEE 802.3ab)
Requisiti dei cavi cavi STP Cat 5e o superiori
Controllo muting esterno (LED/SWITCH/GND, solo MM-2D-E) connettori Euroblock bilanciati, passo 3.81 mm
Connettori LED
Formato di uscita collettore aperto (impedenza di uscita 10 Ohm, tensione di tenuta 48 V, corrente massima 35 mA)
Tensione di uscita massima per il livello Low 0.5 V
Connettori SWITCH
Tensione di ingresso massima 5.5 V
Tensione di ingresso minima per il livello High 2.31 V
Tensione di ingresso massima per il livello Low 0.99 V
Controllo del livello di uscita (10V/CONTROL/GND, solo MM-2D-E) connettori Euroblock bilanciati, passo 3.81 mm
Collegare qui un resistore variabile (consigliato 10 kOhm)

Prestazioni audio

Da ingresso microfonico a uscita Dante
Rumore di ingresso equivalente dell'amplificatore microfonico (EIN) ≤-125 dB
(150 Ohm, filtro passa-basso 22 kHz, ponderato A, JEITA)
Risposta in frequenza 20 Hz - 20 kHz, ±0.5 % (frequenza di campionamento 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (frequenza di campionamento 88,2/96 kHz, JEITA)
Distorsione (THD+N) ≤0.005 %
(ingresso -1 dBFS, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Rapporto S/N ≥105 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Diafonia ≥100 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Gamma dinamica ≥105 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Da ingresso Dante a uscita linea
Risposta in frequenza 20 Hz - 20 kHz, ±0.5 % (frequenza di campionamento 44,1/48 kHz, JEITA)
20 Hz - 40 kHz, ±0.5 % (frequenza di campionamento 88,2/96 kHz, JEITA)
Distorsione (THD+N) ≤0.005 %
(ingresso -1 dBFS, frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Rapporto S/N ≥105 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Diafonia ≥100 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Gamma dinamica ≥105 dB
(frequenza di campionamento 44.1/48/88.2/96 kHz, JEITA)
Nota: JEITA indica la conformità a JEITA CP-2150

Alimentazione e altre specifiche

Alimentazione PoE classe 0
Adattatore CA Tascam PS-P1220E (venduto separatamente)
Consumo energetico 6 W
Dimensioni (L × A × P) 214 mm × 45 mm × 136 mm (incluse le sporgenze)
Peso 885 g
Intervallo di temperatura operativa consentito 0-40 ºC
